自作キーボードキット「無限打鍵山脈」のビルドガイドです。
キットをご購入いただいた方、お買い上げありがとうございます。 不備やわからないことがあれば遠慮なくお問い合わせください。
目次
- はじめに（このページ）
- 左手用
- 右手用
- 山頂：ファームウェアとカスタマイズ
- ご連絡先
はじめに
キットをご購入いただいた方、お買い上げありがとうございます。 不備やわからないことがあれば遠慮なくお問い合わせください。
注意事項
本キットはご購入者様がご自分で組み立てるキットです。 簡単に組み立てられるように設計しておりますが、必ず組み立てる前にこのビルドガイドをご確認ください。 疑問点があれば、必ず組み立てる前に設計者まで問い合わせてください。取り返しのつかないミスをする前に確認することが大事です。

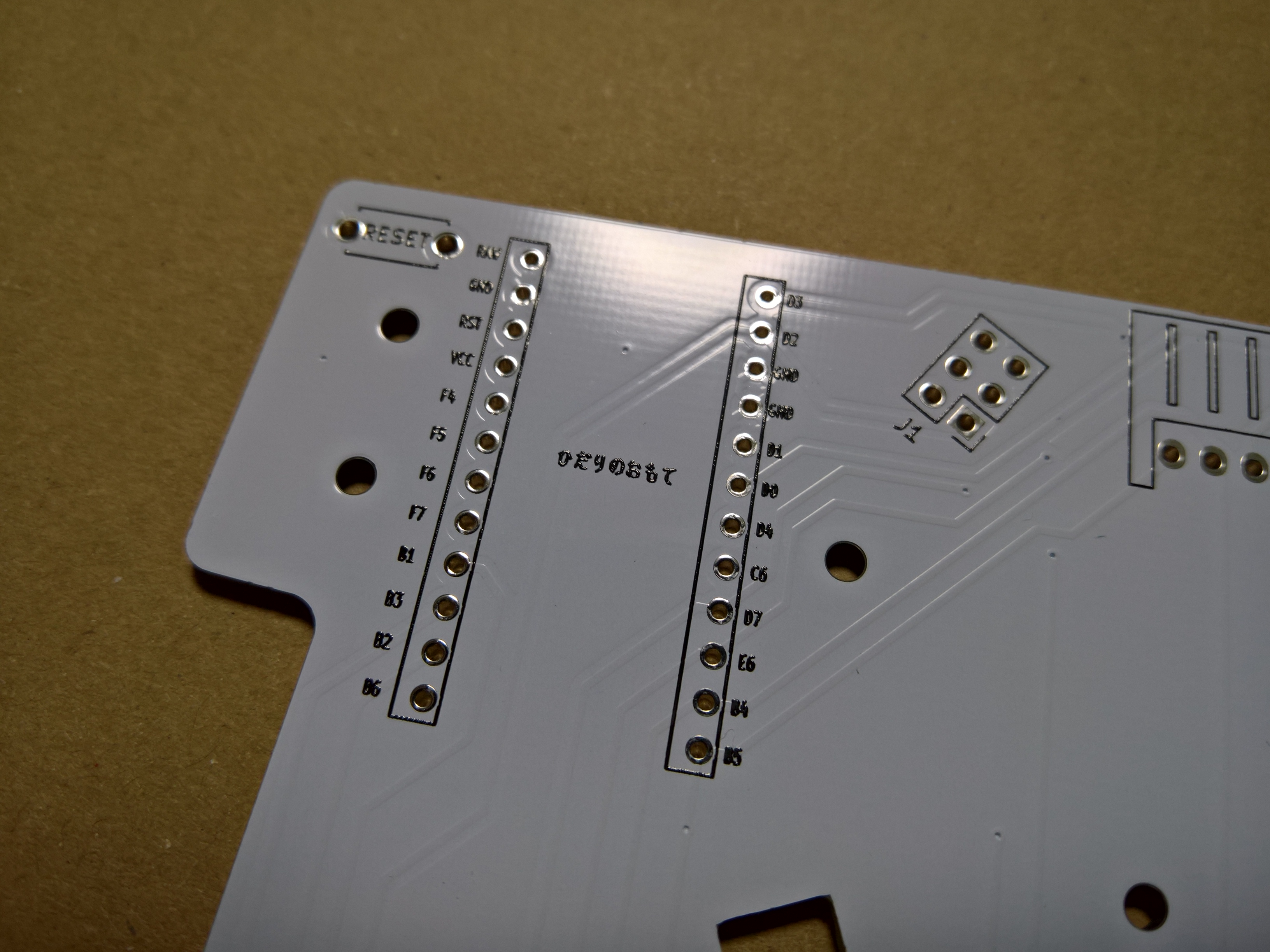

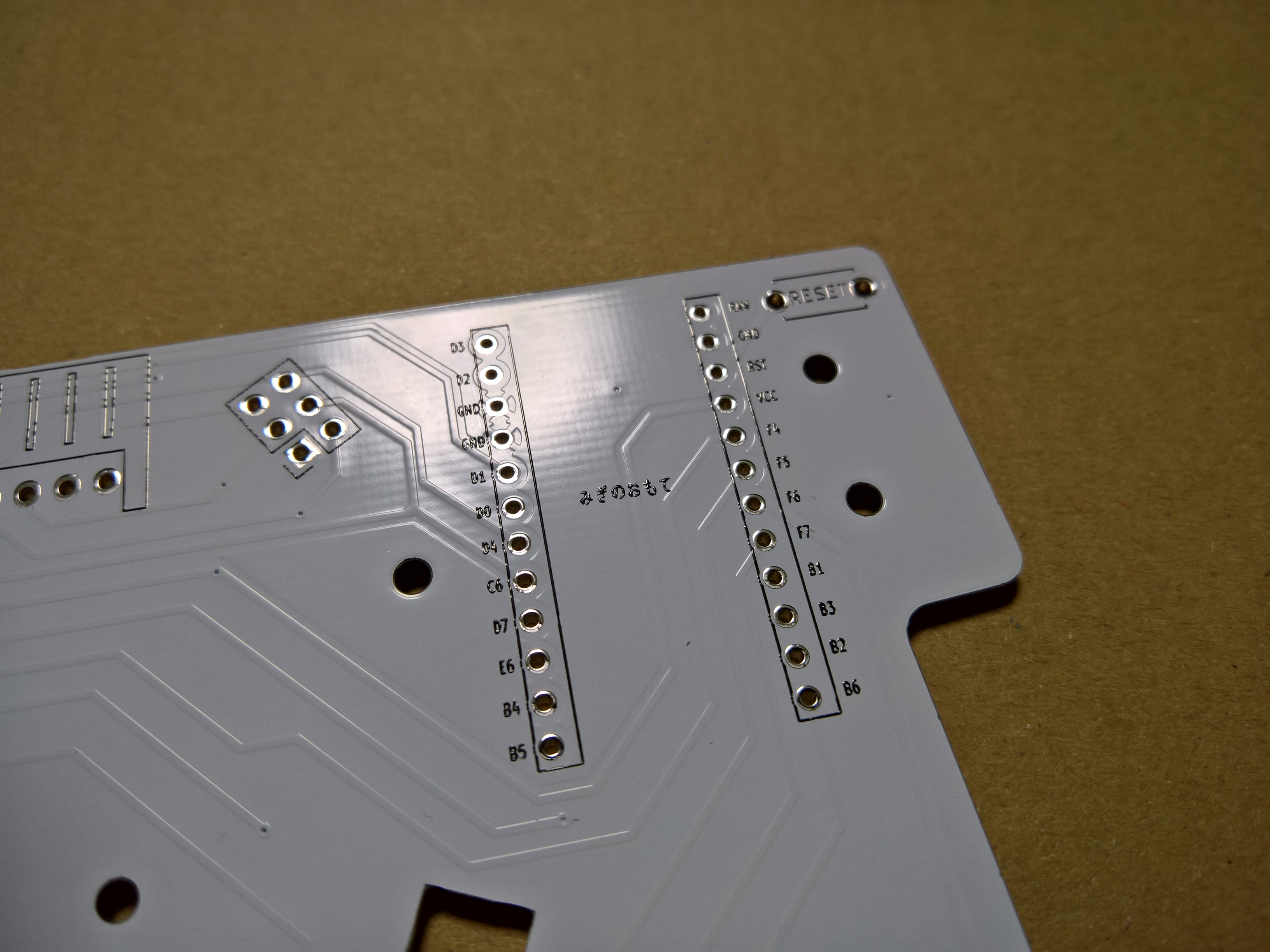

本キットの基板は全てリバーシブルで、左手用か右手用か選んで組み立てることができます。基板の裏表はお間違えの無いよう、よくご確認のうえ組み立ててください。
キット内容物一覧（片手分）
内容物に不足や不良があれば、設計者までご連絡ください。
Row1
| 品目 | 必要数 | 内容量 |
|---|---|---|
| 基板1-1（4キー） | 1 | 1 |
| 基板1-2（1キー） | 1 | 1 |
| 接続用基板1 | 1 | 1 |
| 3.5mmスペーサー（円柱型） | 2 | 2 |
| 3.5mmスペーサー（角柱型） | 1 | 2 |
Row2
| 品目 | 必要数 | 内容量 |
|---|---|---|
| 基板2-1（4キー） | 1 | 1 |
| 基板2-2（1キー） | 1 | 1 |
| 接続用基板2 | 1 | 1 |
| スイッチプレート2 | 1 | 1 |
Row3
| 品目 | 必要数 | 内容量 |
|---|---|---|
| 基板3（5キー） | 1 | 1 |
| 接続用基板3 | 1 | 1 |
| スイッチプレート3 | 1 | 1 |
Row4
| 品目 | 必要数 | 内容量 |
|---|---|---|
| 基板4-1（3キー） | 1 | 1 |
| 基板4-2（1キー） | 1 | 1 |
| 接続用基板4-1（10ピン） | 1 | 1 |
| 接続用基板4-2（2ピン） | 1 | 1 |
| アクリル製パーツ | 4種類各1 | 4種類各1 |
| スイッチプレート4 | 1 | 1 |
| リング型プレート | 1 | 1 |
| 3mmスペーサー | 4 | 4 |
Col5
| 品目 | 必要数 | 内容量 |
|---|---|---|
| 基板5-1（TキーまたはYキー） | 1 | 1 |
| 基板5-2（GキーまたはHキー） | 1 | 1 |
| 基板5-3（BキーまたはNキー） | 1 | 1 |
| 接続用基板5-1 | 1 | 1 |
| アクリル製パーツ5-1A | 1 | 1 |
| アクリル製パーツ5-1A | 1 | 1 |
| アクリル製パーツ5-2 | 1 | 2 |
アクリル板
| 品目 | 必要数 | 内容量 |
|---|---|---|
| frame-A | 2種類各1 | 2種類各1 |
| frame-B | 2種類各1 | 2種類各1 |
| frame-C | 2種類各1 | 2種類各1 |
| frame-D | 2種類各1 | 2種類各1 |
| inside | 1 | 1 |
| outside | 1 | 1 |
| マイコンボード固定用プレート | 1枚 | 1枚 |
その他
| 品目 | 必要数 | 内容量 |
|---|---|---|
| メイン基板 | 1枚 | 1枚 |
| 底面アクリル板 | 1枚 | 1枚 |
| 5mmスペーサー | 2個 | 2個 |
| 垂直取付用スペーサー | 45個 | 45個 |
| ナット | 4個 | 4個 |
| 3mmネジ | 50個 | 55個程度 |
| 4mmネジ | 60個 | 65個程度 |
| 5mmネジ | 8個 | 10個程度 |
| ダイオード | 23本 | 25本程度 |
| リセットスイッチ | 1個 | 1個 |
| TRRSジャック | 2個 | 2個 |
| ゴム足 | 任意 | 8個 |
| ピンヘッダ（1x2ピン） | 1 | 1以上 |
| ピンヘッダ（高さ2mm、3ピン） | 2本 | |
| ピンヘッダ（2x3ピン） | 1 | 1 |
| L型ピンヘッダ（1x2ピン） | 3 | 3 |
| L型ピンヘッダ（1x4ピン） | 2 | 2 |
| L型ピンヘッダ（2x3ピン） | 6 | 6 |
| L型ピンヘッダ（2x5ピン） | 2 | 2 |
| ピンソケット（1x2ピン） | 4 | 4 |
| ピンソケット（1x4ピン） | 2 | 2 |
| ピンソケット（2x3ピン） | 5 | 5 |
| ピンソケット（2x5ピン） | 1 | 2 |
| ジャンパー | 2 | 2 |
| アナログジョイスティック | 1 | 1 |
キット以外で必要なもの（片手分）
| 品目 | 必要数 |
|---|---|
| マイコンボード（Pro Micro） | 1個 |
| コンスルーピン（高さ2mm） | 2本 |
| キースイッチ（CherryMX互換のみ対応） | 22個 |
| キーキャップ（1U、DSAプロファイルのみ対応） | 22個 |
| スイッチソケット | 22個 |
| 交換用サムスティック | 1個 |
| USBケーブル（マイコンボードとPCを接続するもの） | 1本 |
| （左右ペアで使う場合のみ）TRRSケーブル | 2本 |
必要な工具
必須
- はんだごて
- 精密ドライバー
- ペンチやニッパーなど針金を切れるもの
あると便利
- ピンセット
- ダイオードベンダー
- マスキングテープ
- 電動精密ドライバー
組み立て開始
キットを左右どちらで組むか選んで、選んだ方のビルドガイドをご覧ください。
※ 左右のビルドガイドは、写真が異なるのみで、文面は同じです。
