自作キーボードキット「無限打鍵山脈」のビルドガイド8合目、左端の列の組み立てです。
一部の基板について、右手用に組み立てた場合に配線が断裂する不具合が確認されました。製造時期によって正常な基板とそうでない基板があります。既に出荷済みの方につきましては、修正版の基板を発送しておりますので、そちらをご使用ください。
目次
使用する部品
キットに含まれるもの
| 品目 | 必要数 |
|---|---|
| 基板5-1（TキーまたはYキー） | 1 |
| 基板5-2（GキーまたはHキー） | 1 |
| 基板5-3（BキーまたはNキー） | 1 |
| ダイオード | 3 |
| 垂直取付用スペーサー | 8個 |
| 3mmネジ | 10個 |
| 4mmネジ | 4個 |
| ピンヘッダ（1x2ピン） | 1 |
| L型ピンヘッダ（1x2ピン） | 1 |
| ピンソケット（1x2ピン） | 1 |
| アクリル製パーツ5-1A | 1 |
| アクリル製パーツ5-1A | 1 |
| アクリル製パーツ5-2 | 1 |
キット以外で必要なもの
| 品目 | 必要数 |
|---|---|
| スイッチソケット | 3個 |
基板5-2にはんだ付け
基板の裏表をよくご確認ください。

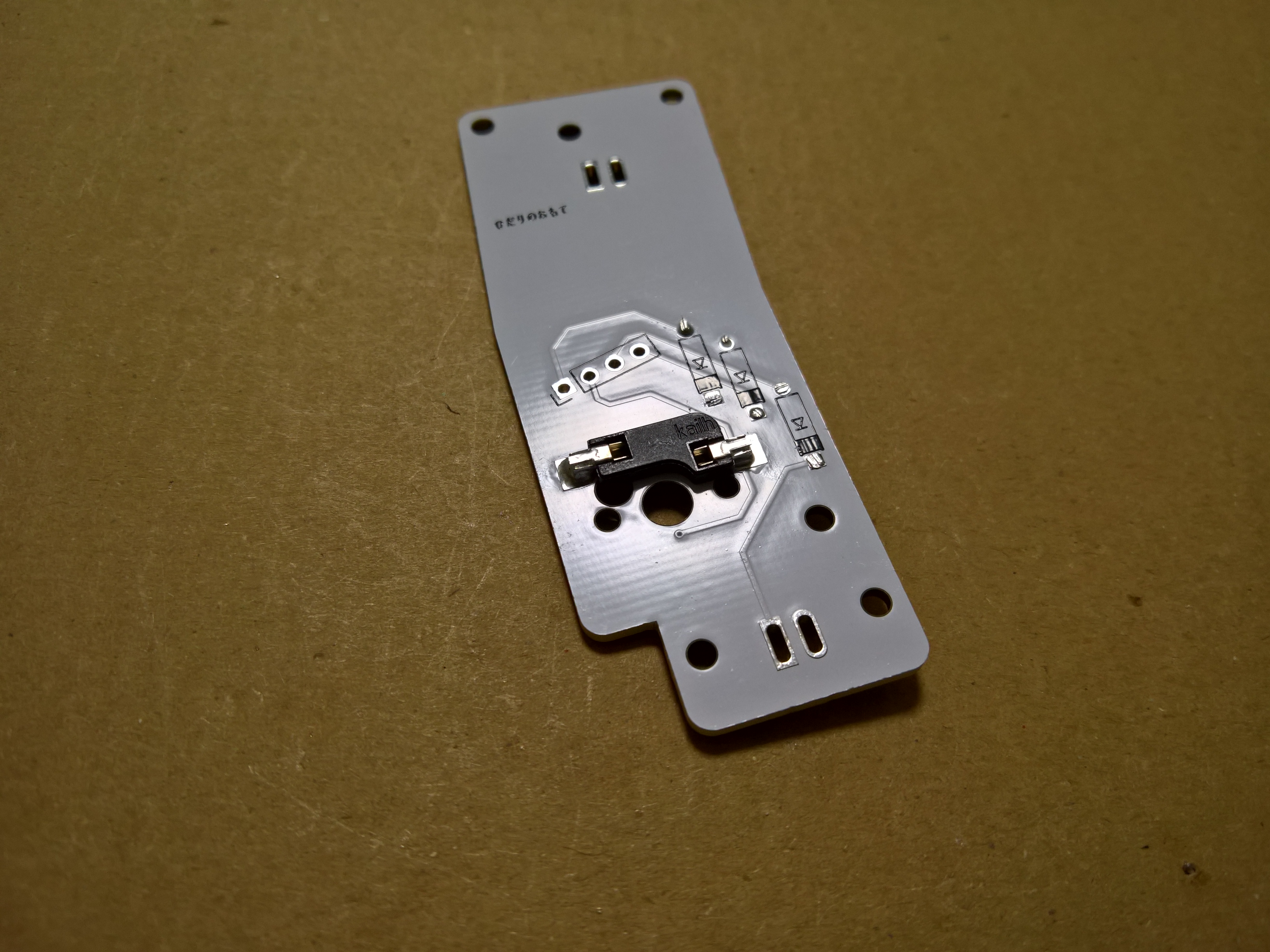

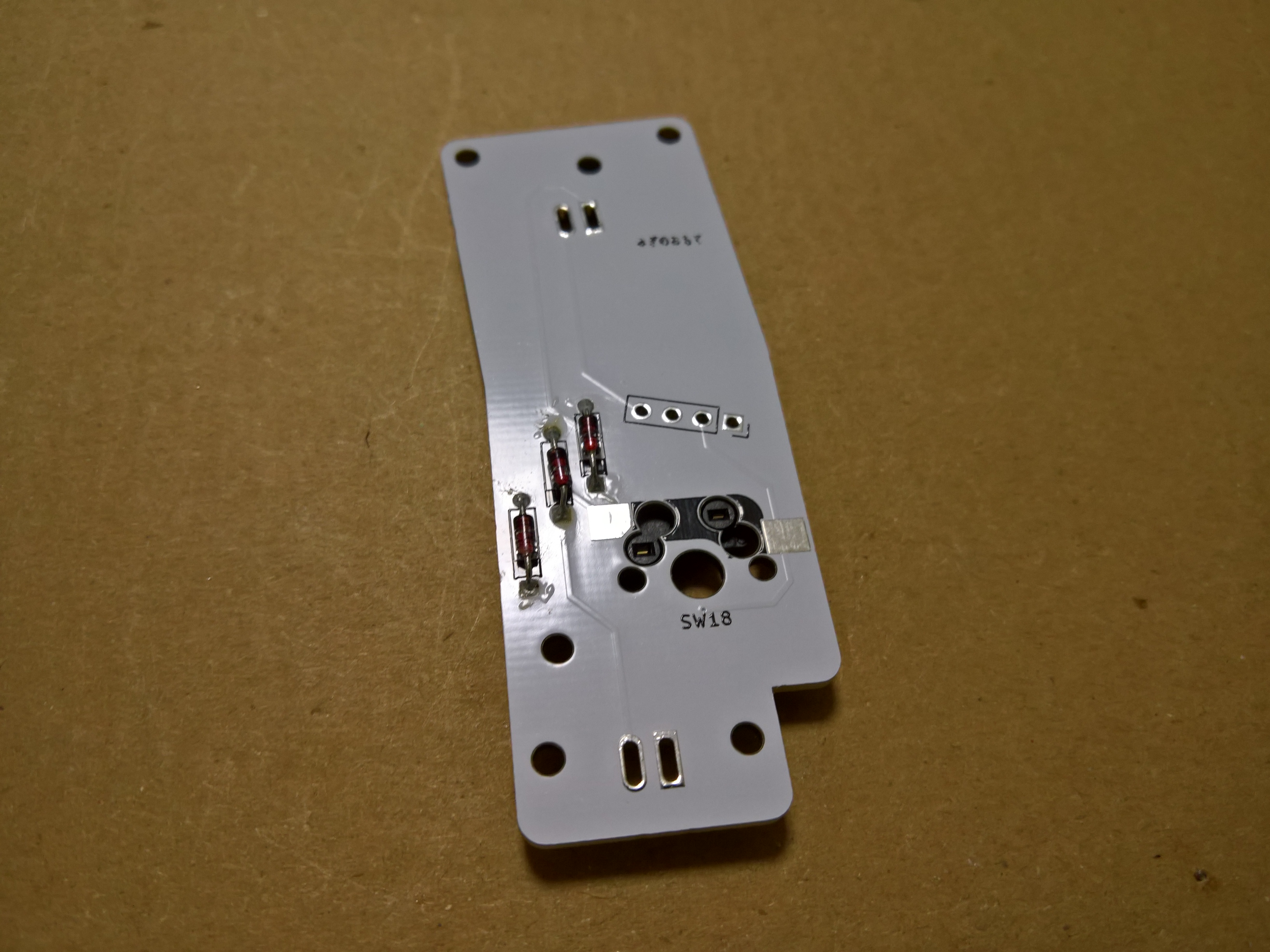

基板5-2の表面にダイオード、裏面にスイッチソケットをはんだ付けします。
基板5-1、5-3にはんだ付け

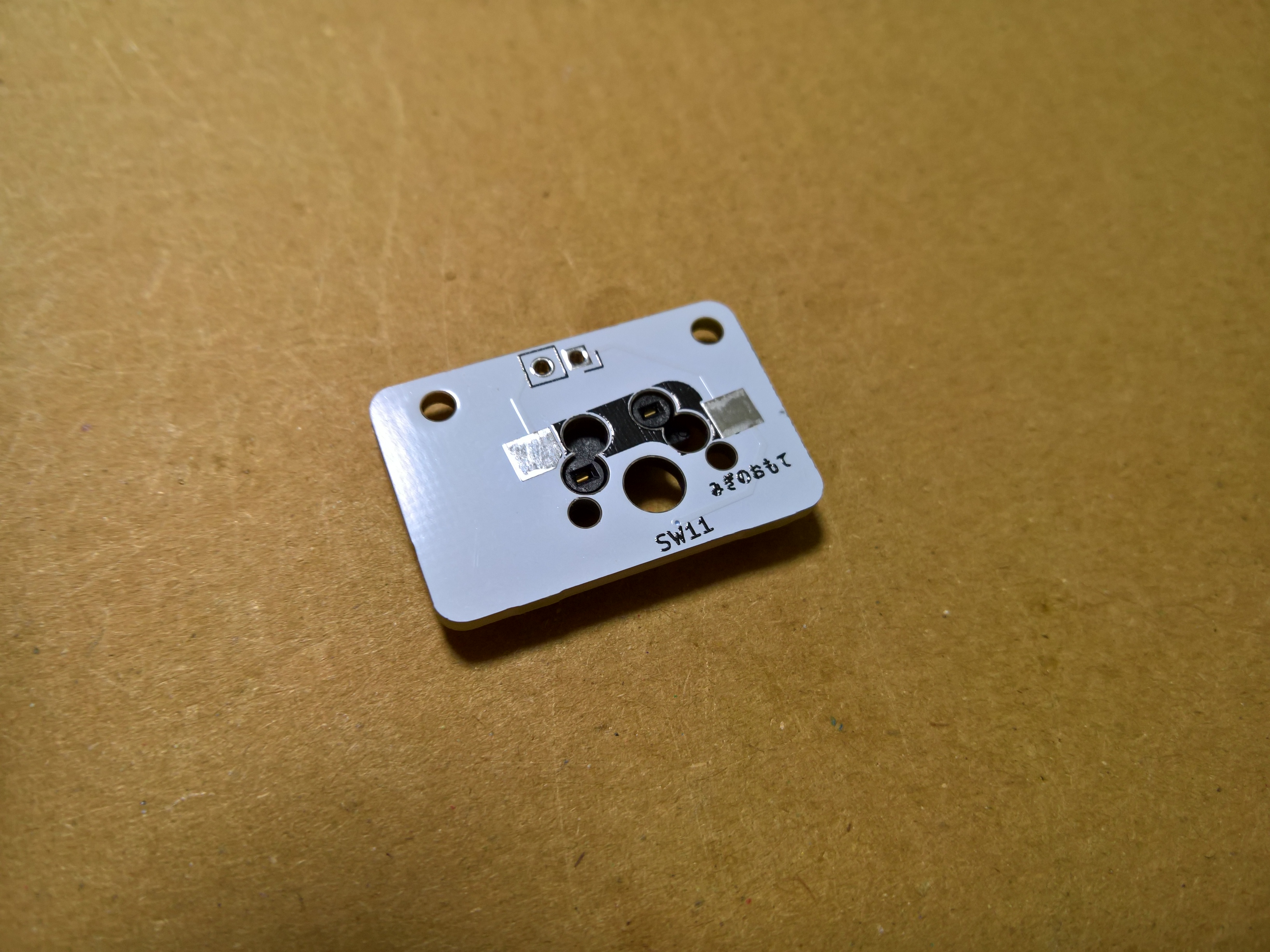

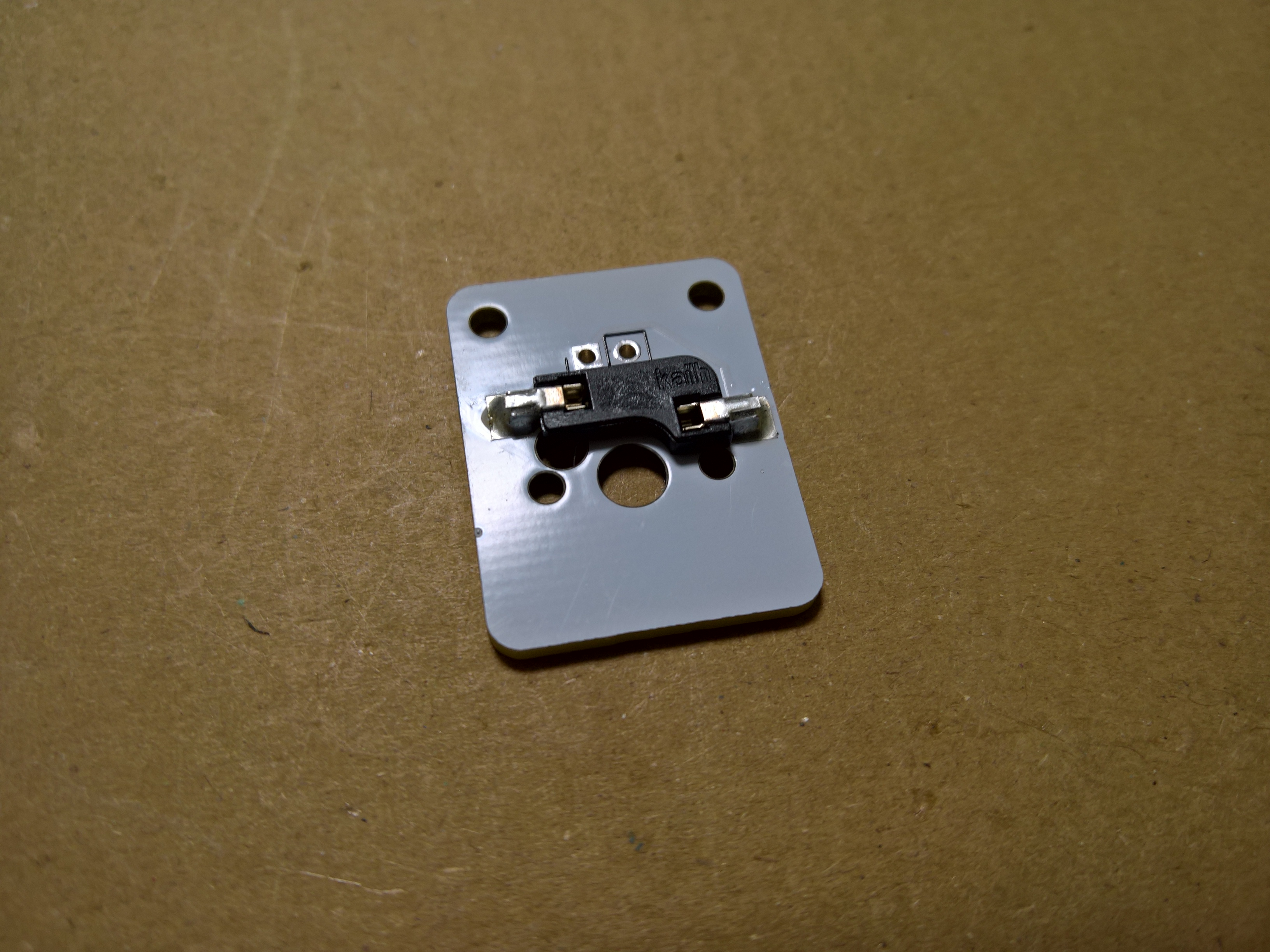

基板5-1、5-3の裏面にスイッチソケットをはんだ付けします。
基板5-1の取り付け・はんだ付け

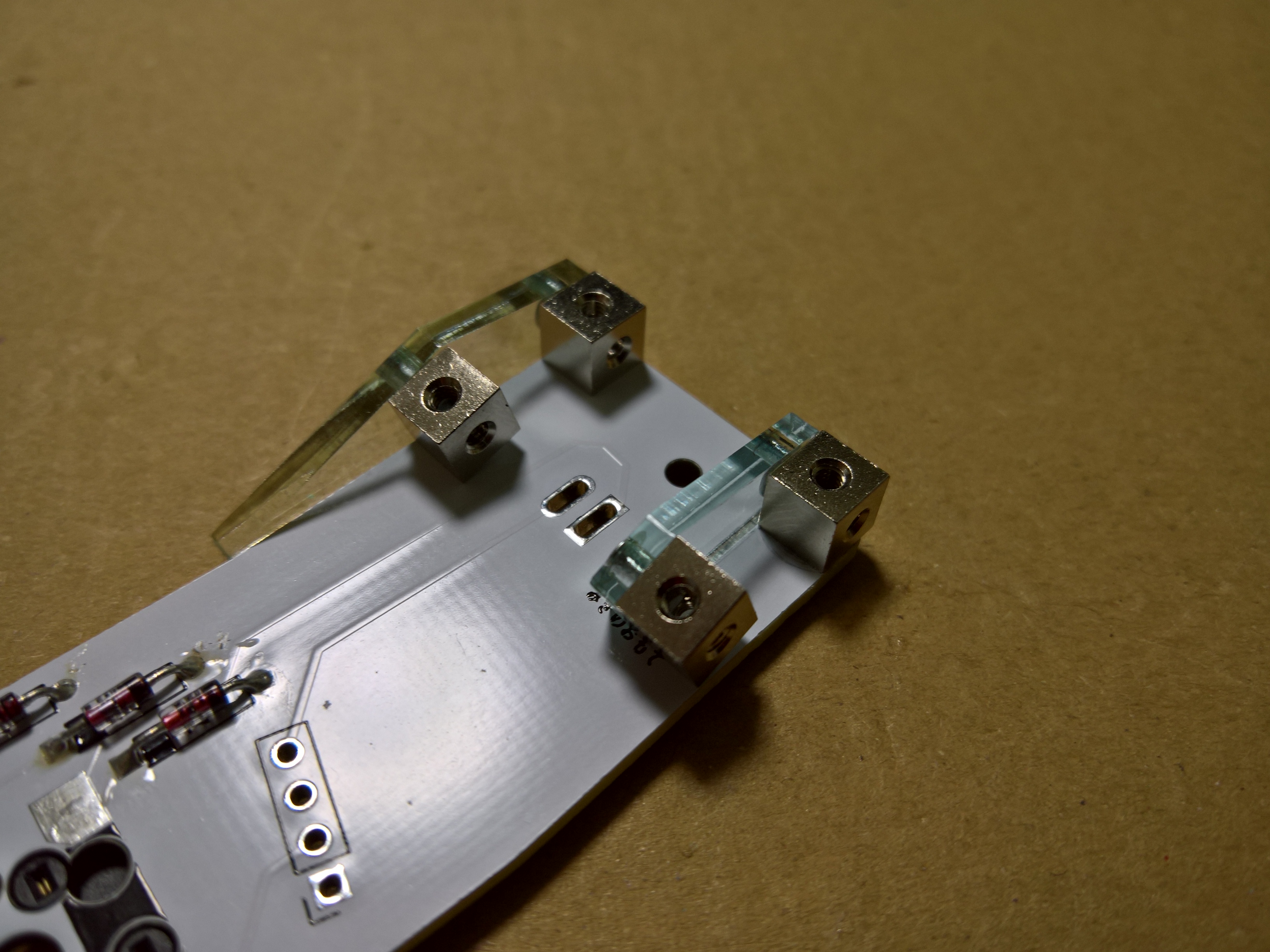

画像のように、アクリル板を基板5-2に取り付けます。アクリル板とスペーサーは4mmネジで、スペーサーとPCBは3mmネジで止めます。
ピンヘッダ（1x2ピン）とピンソケット（1x2ピン）を繋げます。
ピンヘッダが基板5-1に、ピンソケットが基板5-2に刺さるようにあてがいます。

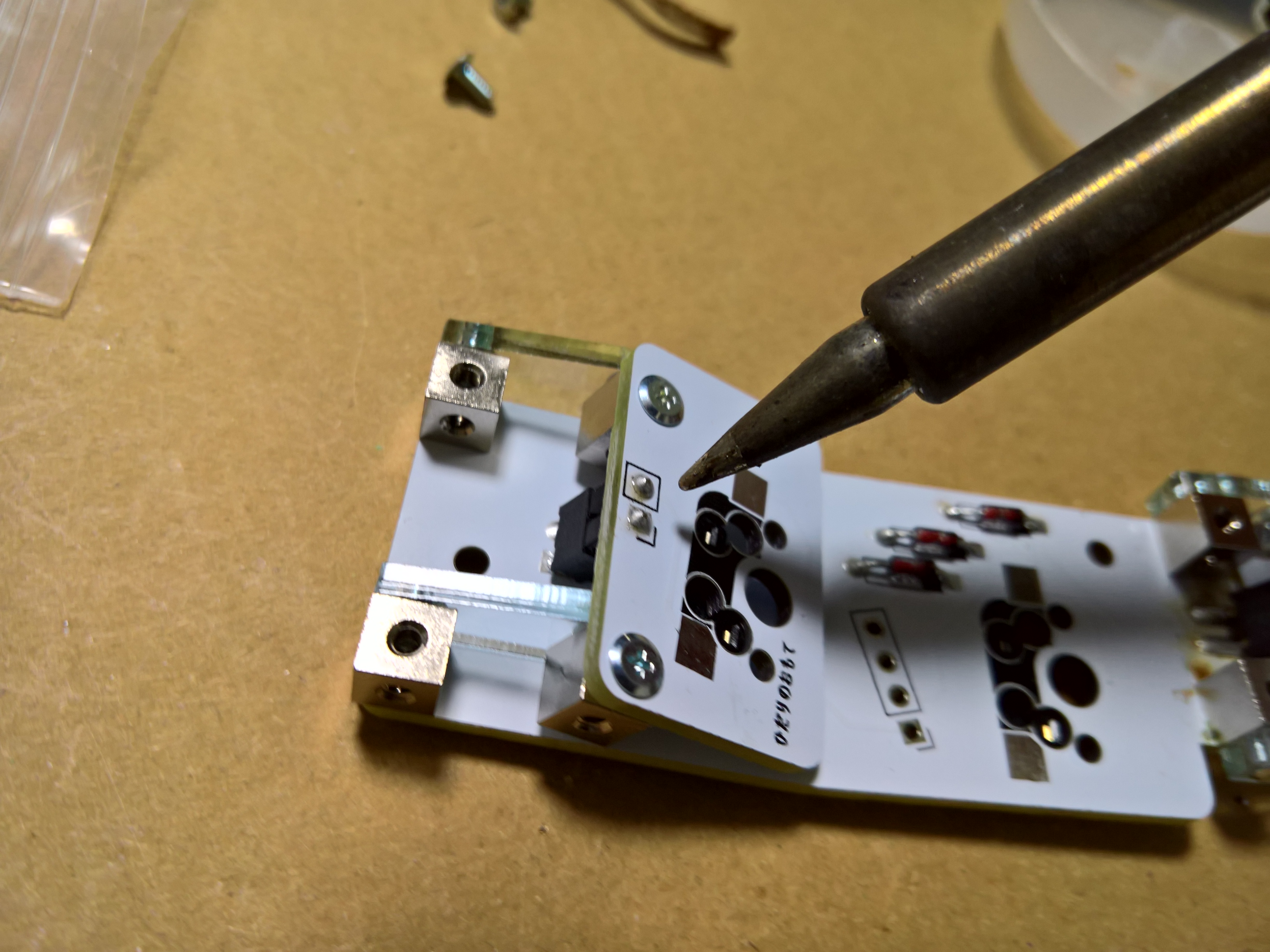

基板5-1を3mmネジで止め、ピンヘッダ、ピンソケットをはんだ付けします。
基板5-3の取り付け・はんだ付け

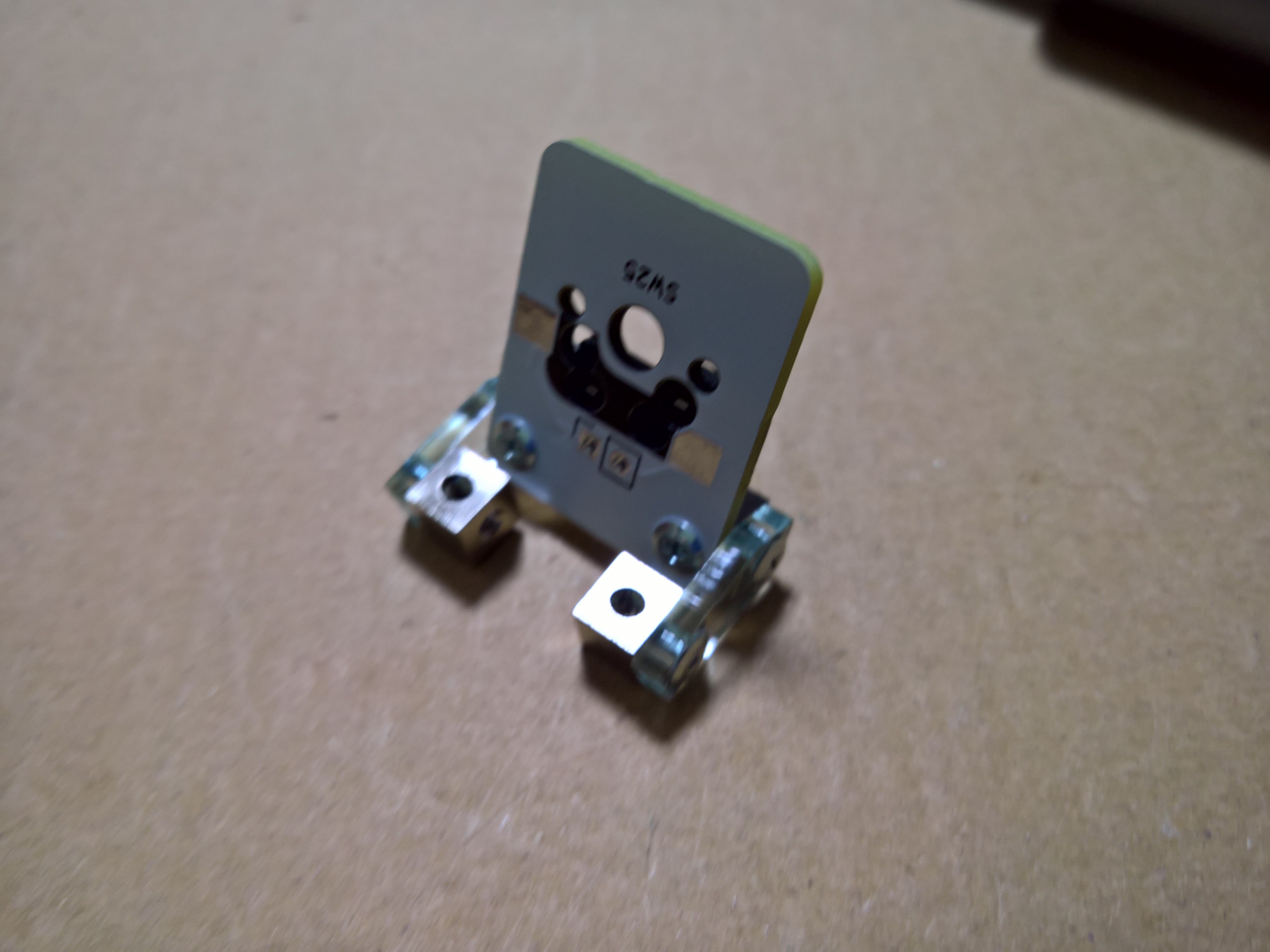

画像のように、アクリル板を基板5-3に取り付けます。アクリル板とスペーサーは4mmネジで、スペーサーとPCBは3mmネジで止めます。

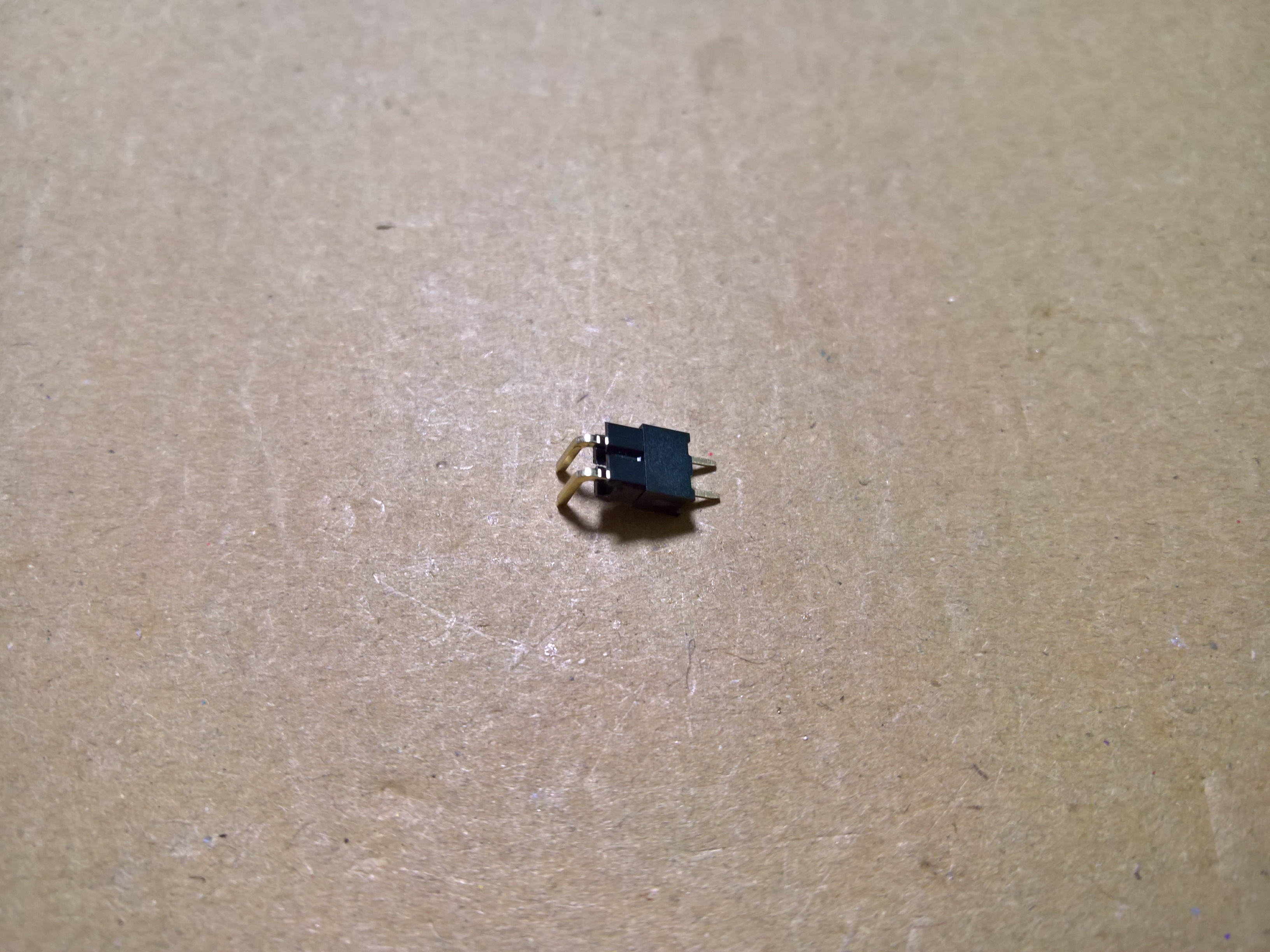

L型ピンヘッダ（1x2ピン）とピンソケット（1x2ピン）を繋げます。
ピンヘッダが基板5-3に、ピンソケットが基板5-2に刺さるようにあてがいます。

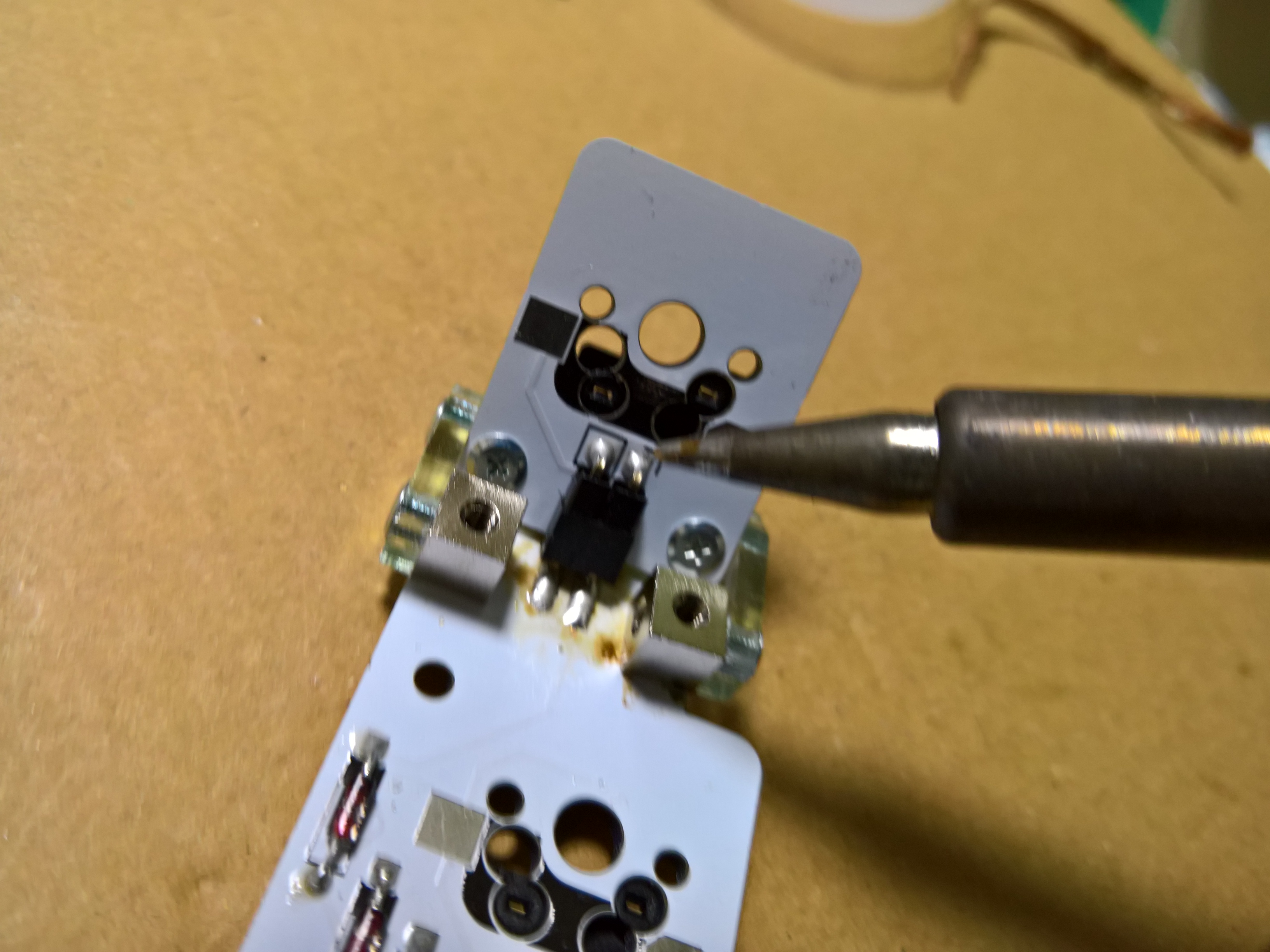

基板5-2を3mmネジで止め、ピンヘッダ、ピンソケットをはんだ付けします。
8合目、踏破!!!!!!!!
これにて左端の列の組み立ては完了です。続いて、組み立てた左端の列を取り付けます。
