自作キーボードキット「無限打鍵山脈」のビルドガイド9合目、左端の列の取り付けです。
目次
使用する部品
キットに含まれるもの
| 品目 | 必要数 |
|---|---|
| frame-C | 2種類各1 |
| frame-D | 2種類各1 |
| 垂直取付用スペーサー | 4個 |
| 3mmネジ | 8個 |
| 4mmネジ | 20個 |
| 接続用基板5 | 1 |
| L型ピンヘッダ（1x4ピン） | 2 |
| ピンソケット（1x4ピン） | 2 |
先の工程で組み立てたもの
| 品目 | 必要数 |
|---|---|
| 基板5-1,5-2,5-3を組み合わせたもの | 1 |
フレームCの組み立て
この2つのパネルを使います。

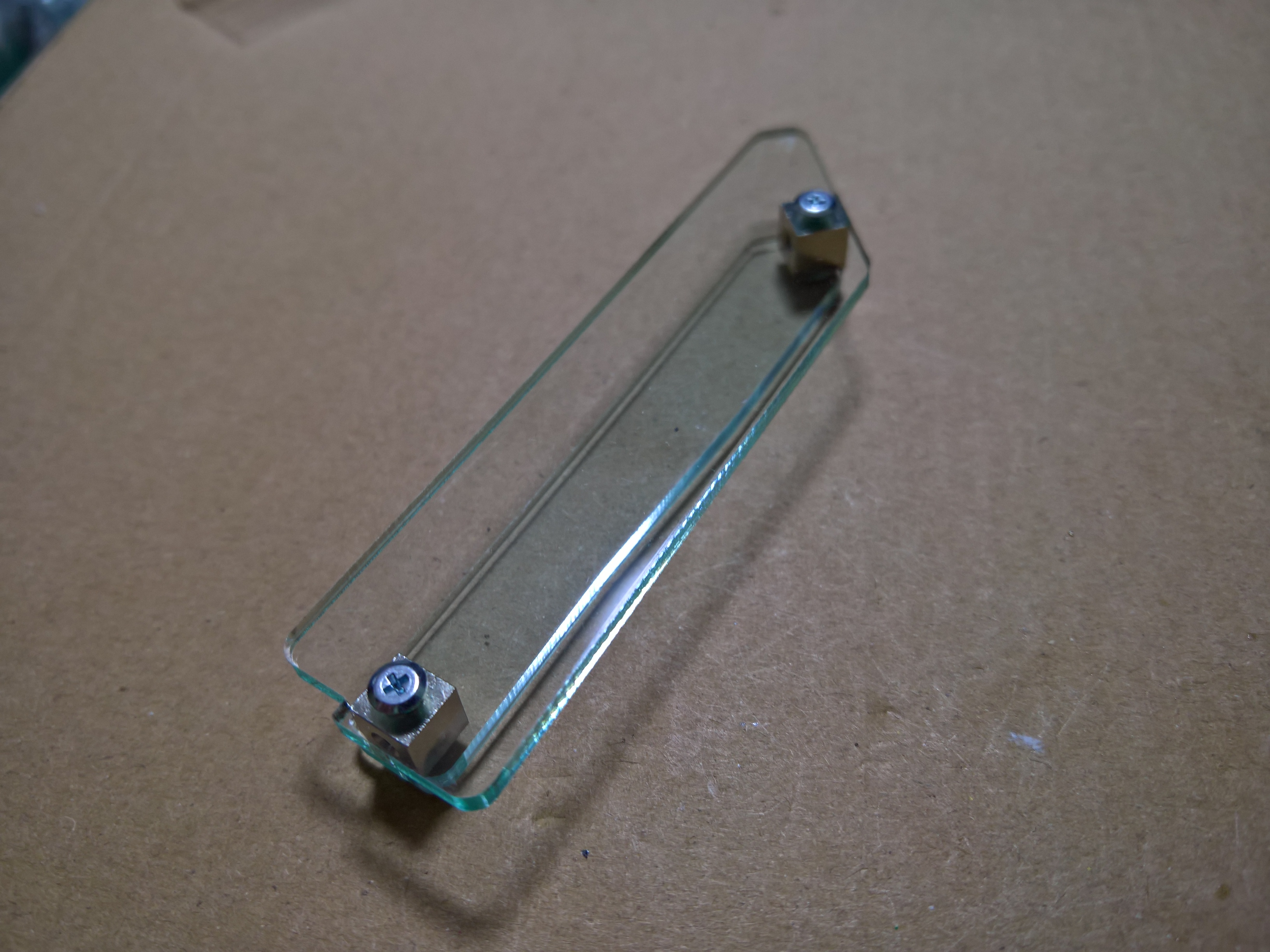

画像のように、フレームを垂直取付用スペーサーと4mmネジで組み立てます。

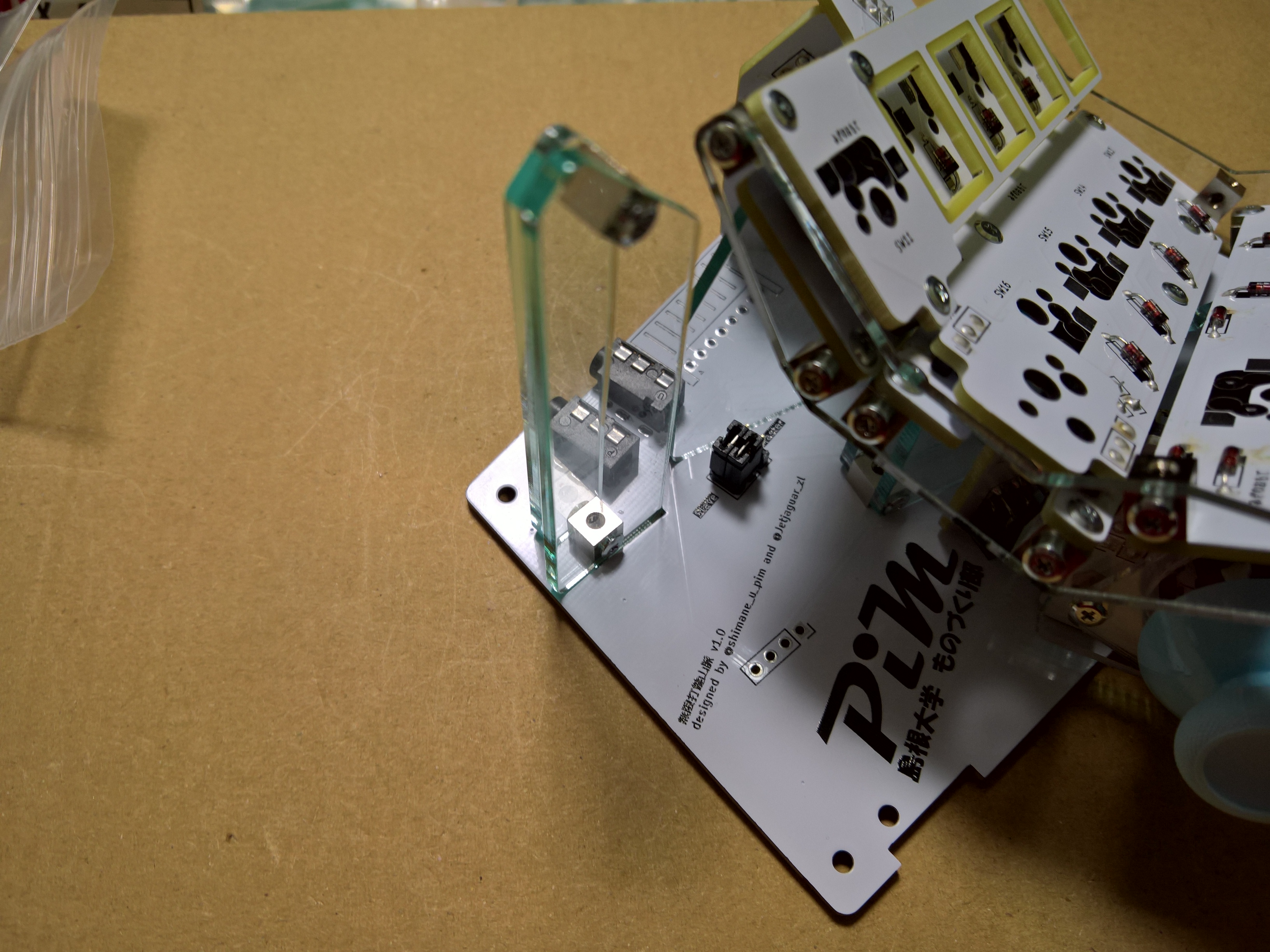

組み立てたフレームをメイン基板に3mmネジで止めます。
フレームDの組み立て

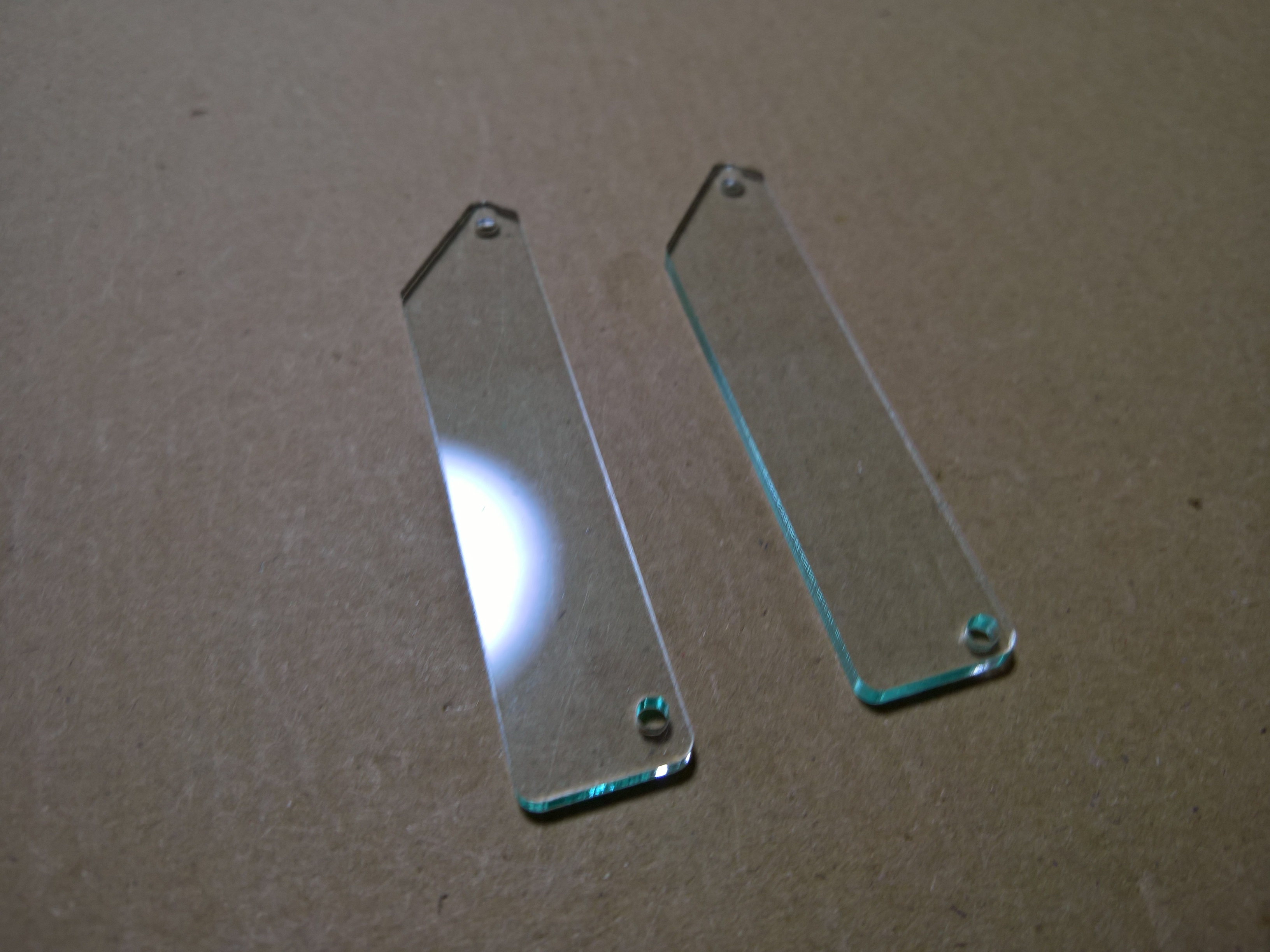

この2つのパネルを使います。

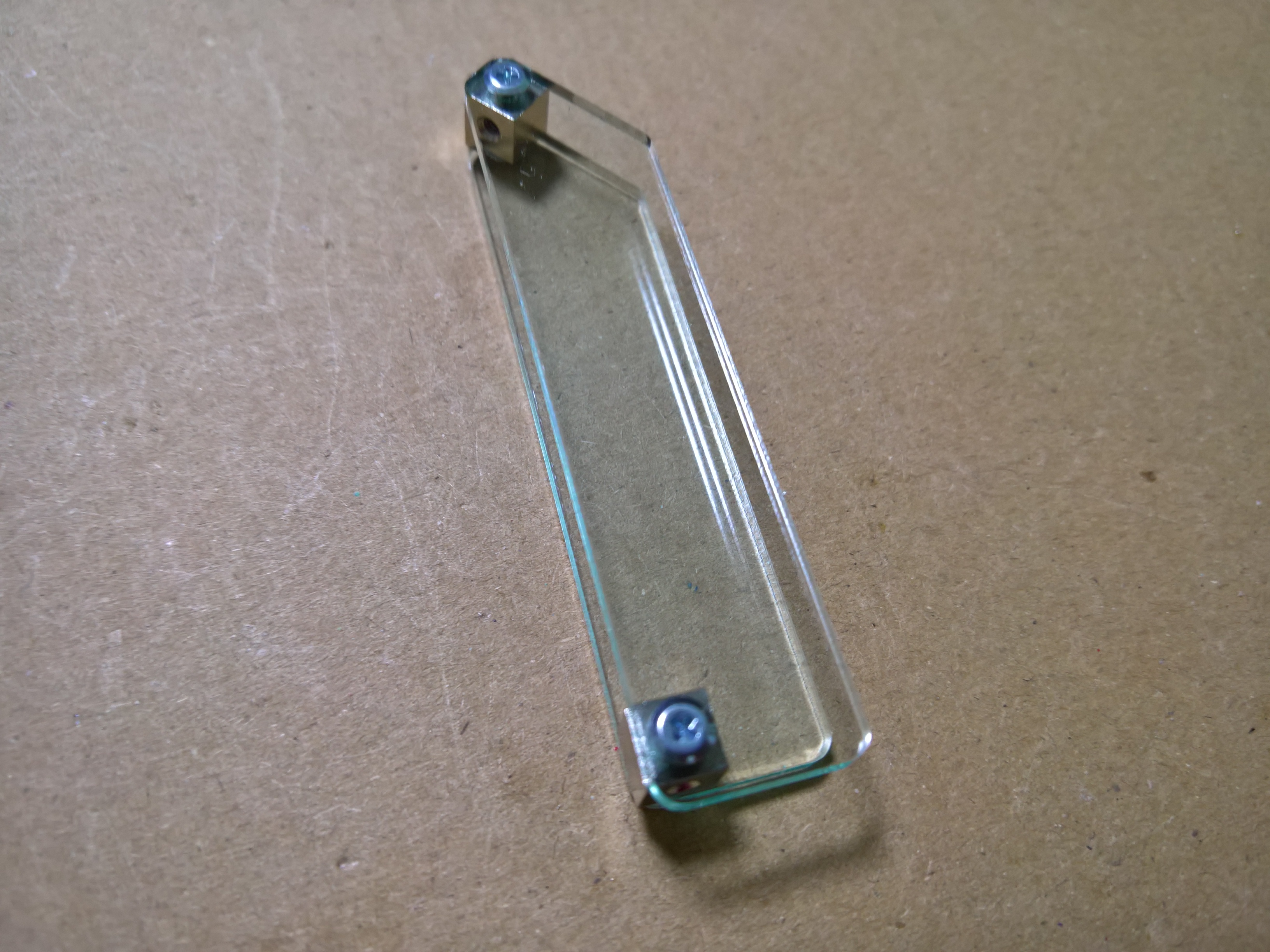

画像のように、フレームを垂直取付用スペーサーと4mmネジで組み立てます。

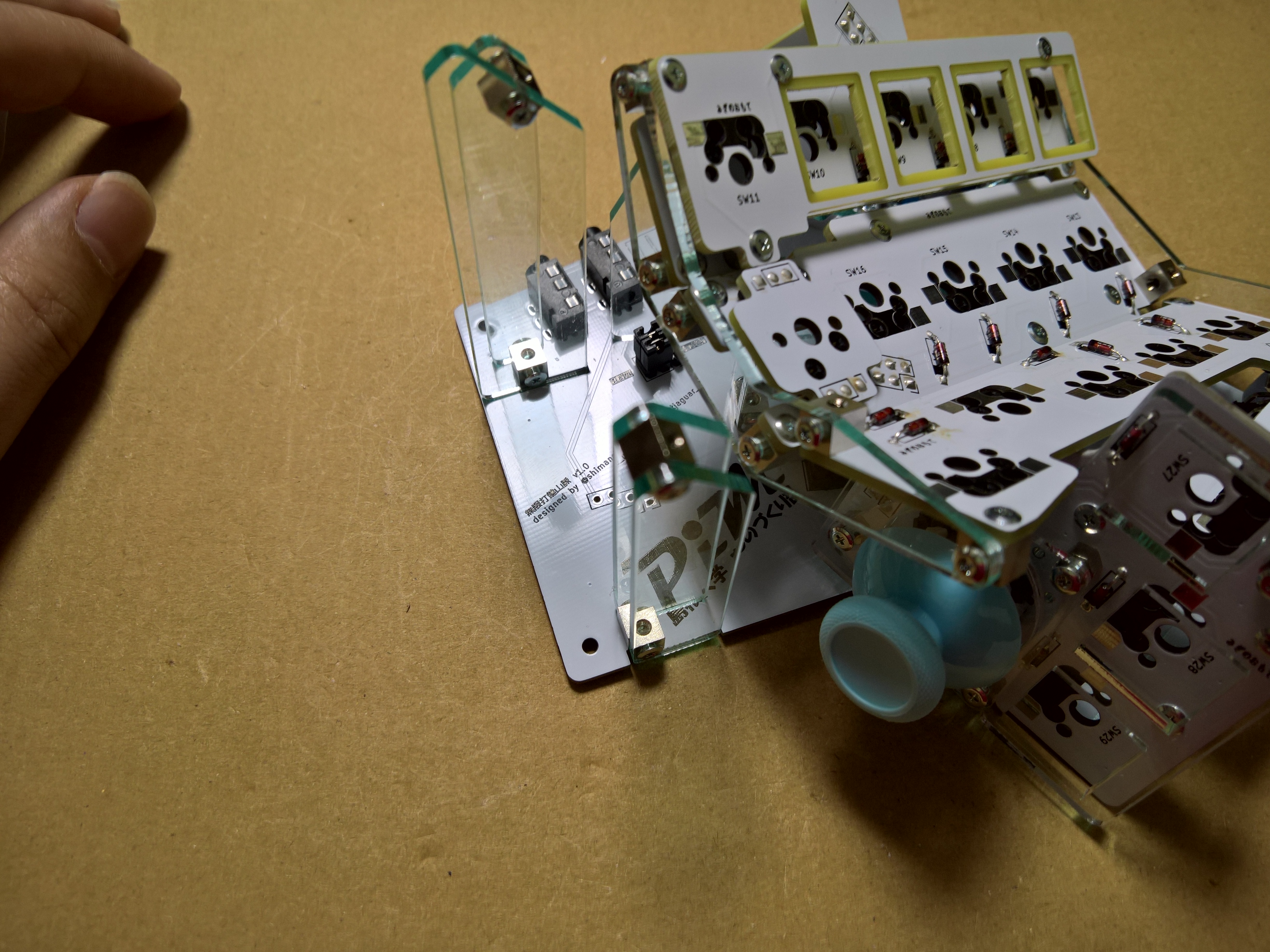

組み立てたフレームをメイン基板に3mmネジで止めます。
接続用基板5にはんだ付け

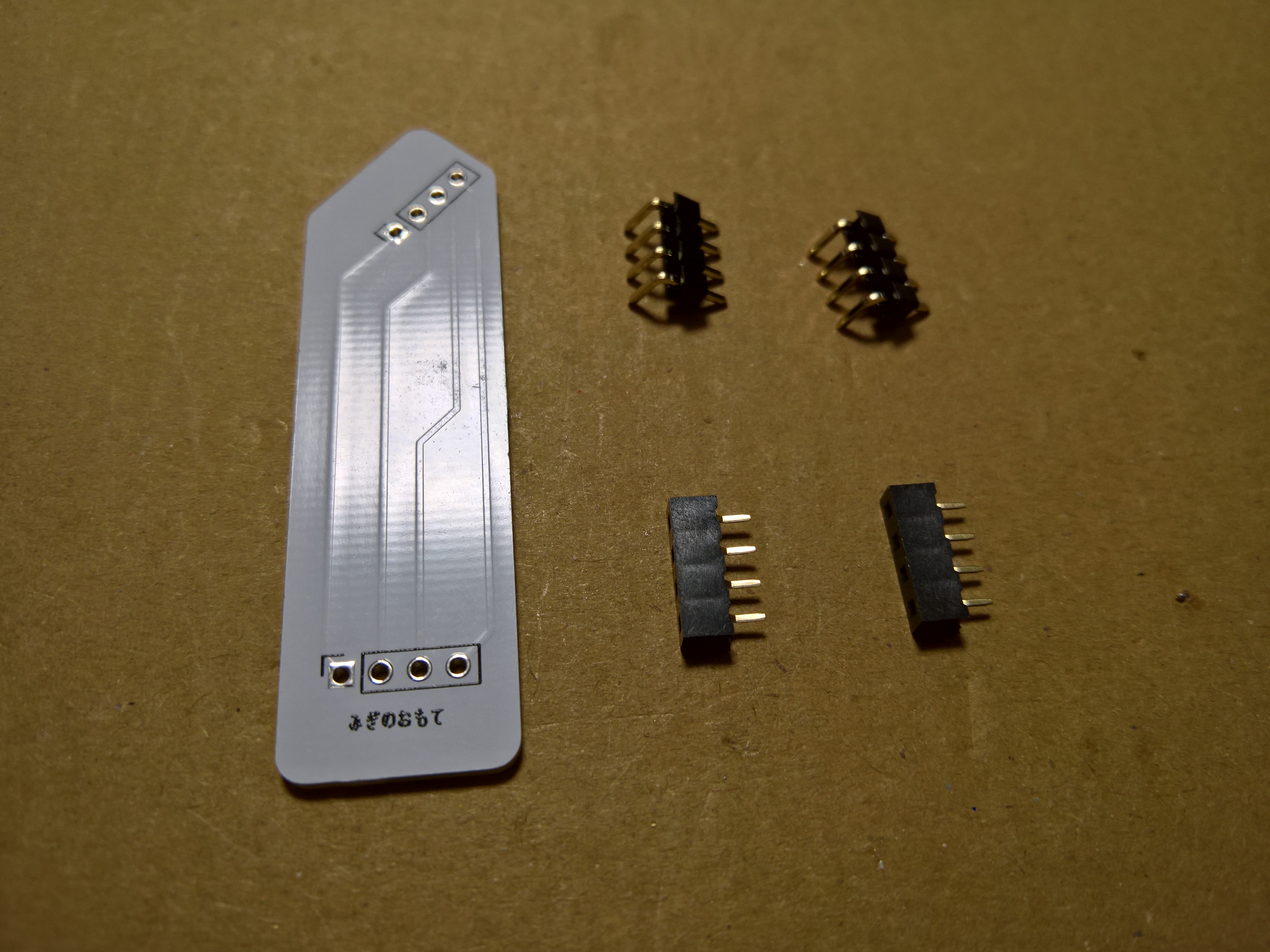

L型ピンヘッダとピンソケットを用います。

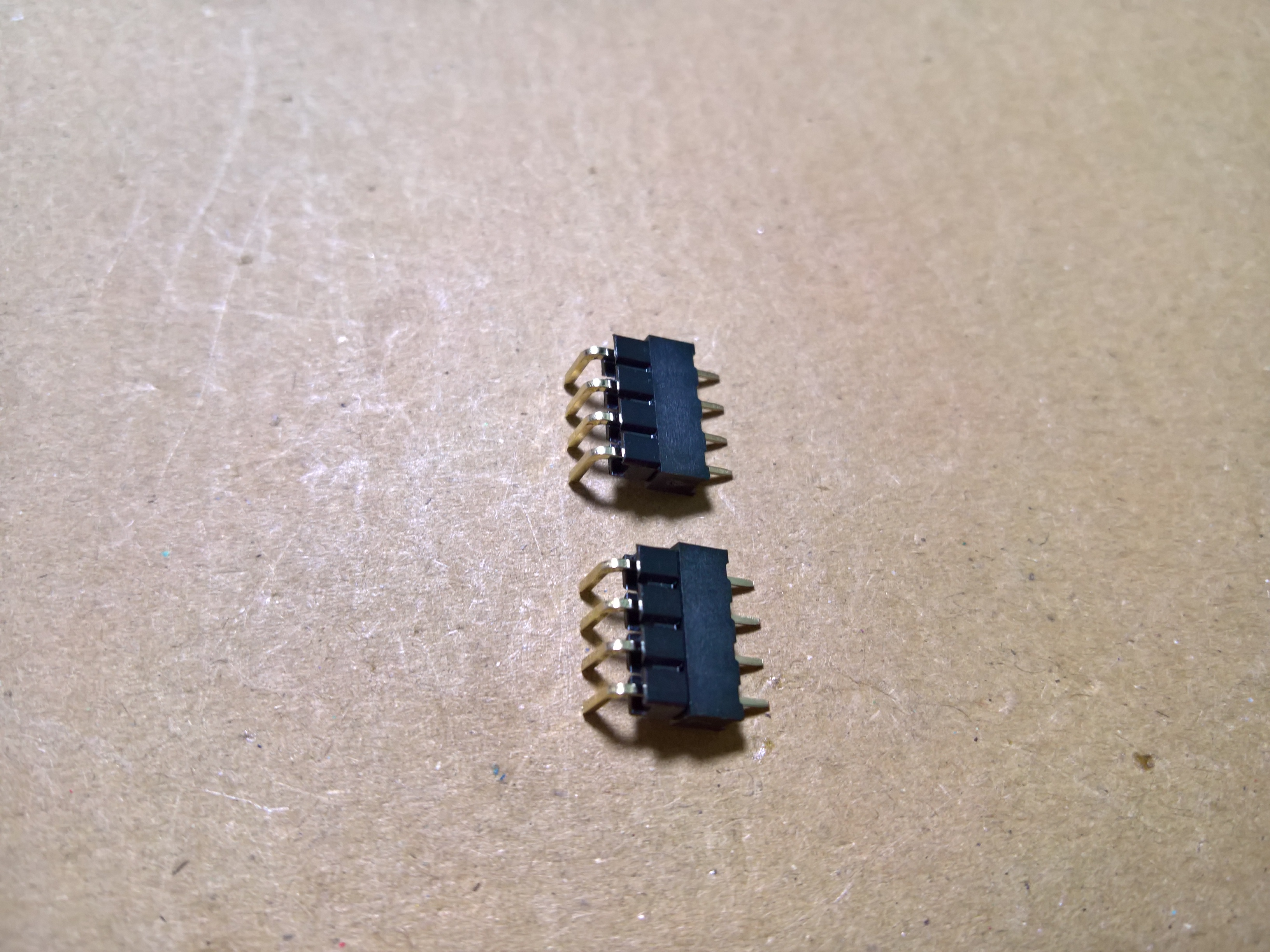

画像のようにL型ピンヘッダとピンソケットを繋げます。

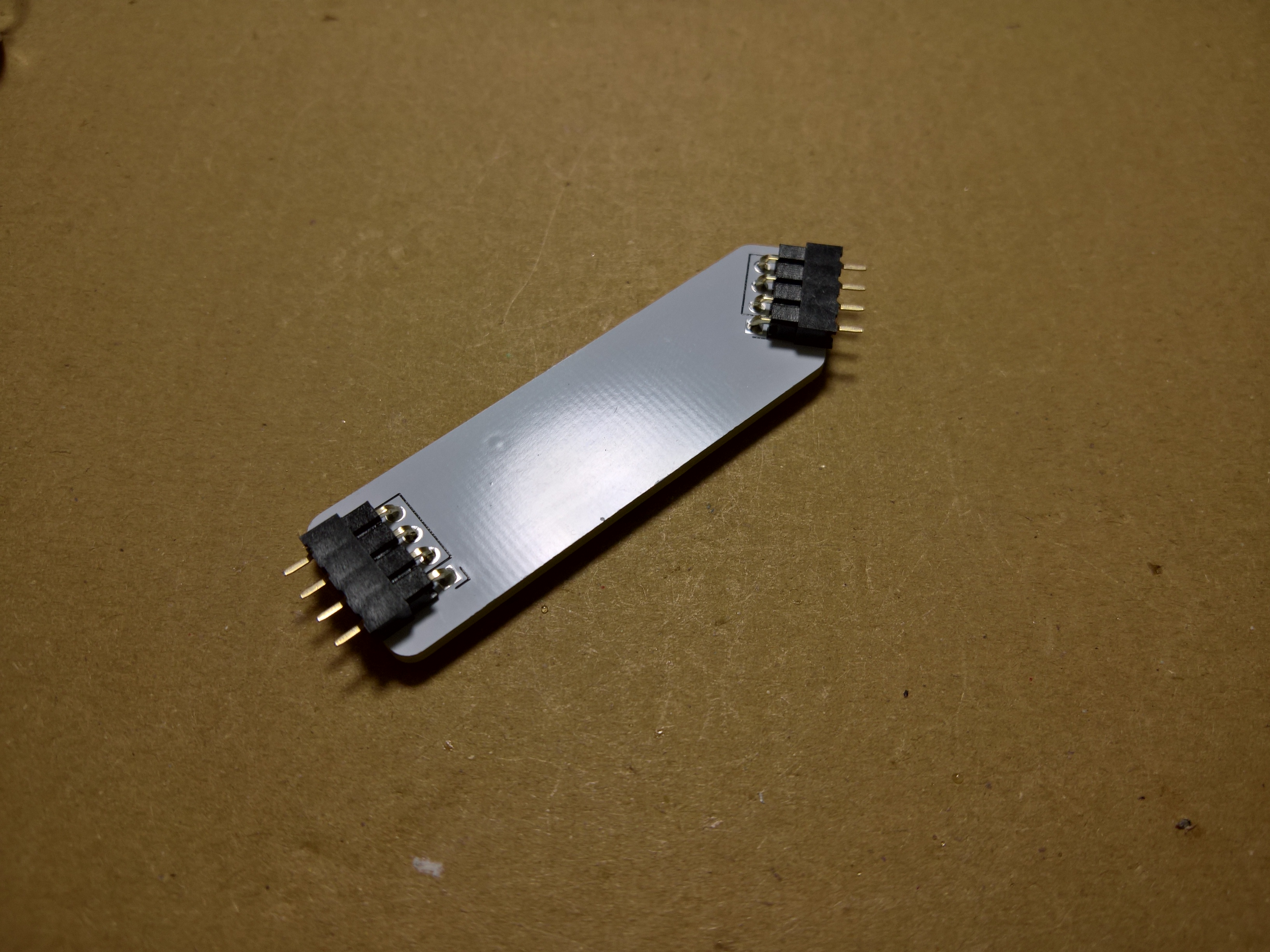

L型ピンヘッダを接続用基板に差し込み、はんだ付けします。このとき、ピンヘッダの向きが傾かないようにご注意ください。
基板の取り付け・組み立て

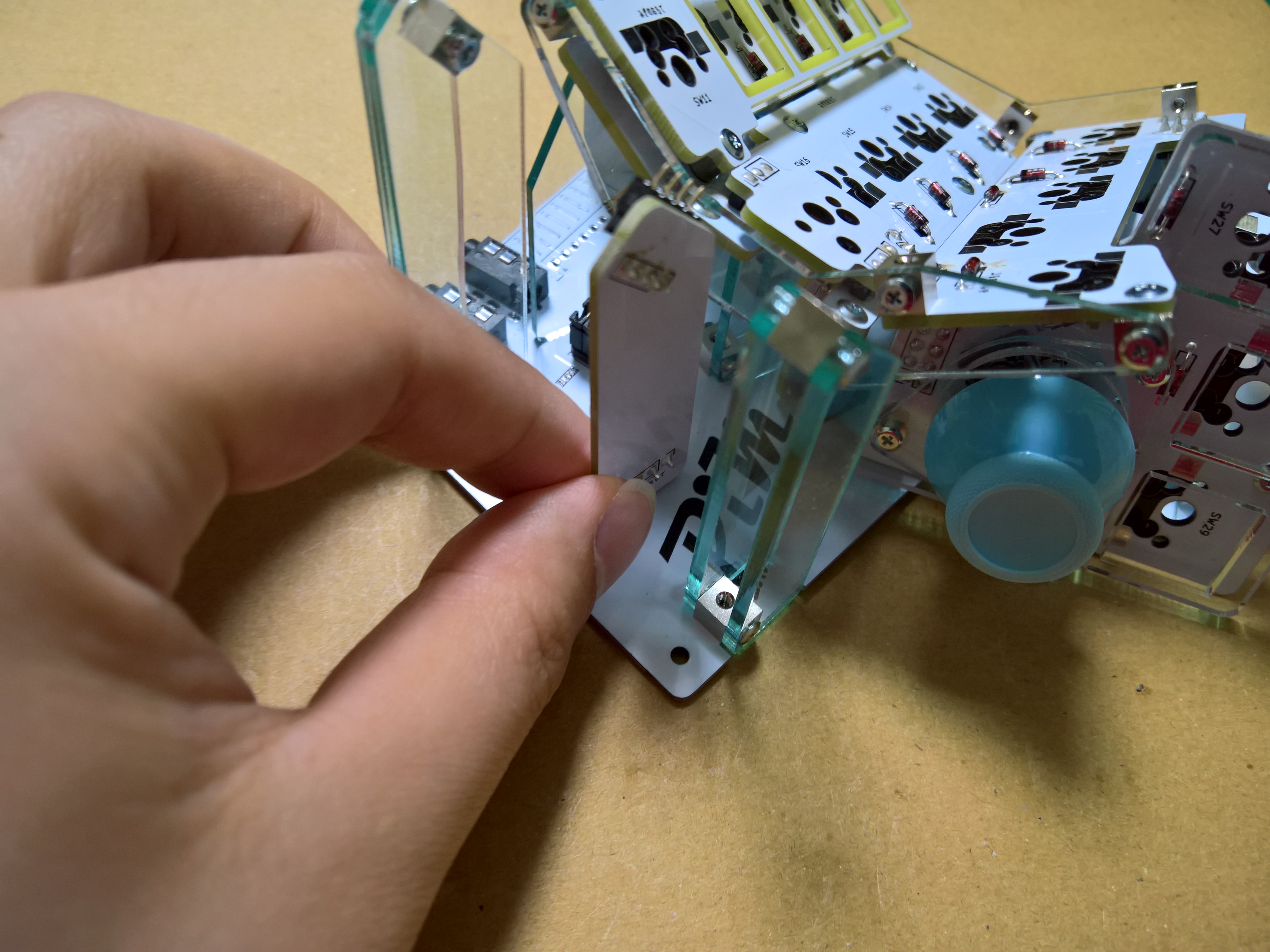

画像のように、メイン基板にピンソケットの先端が刺さるように接続用基板5をあてがいます。安定しない場合はマスキングテープで仮止めしてください。

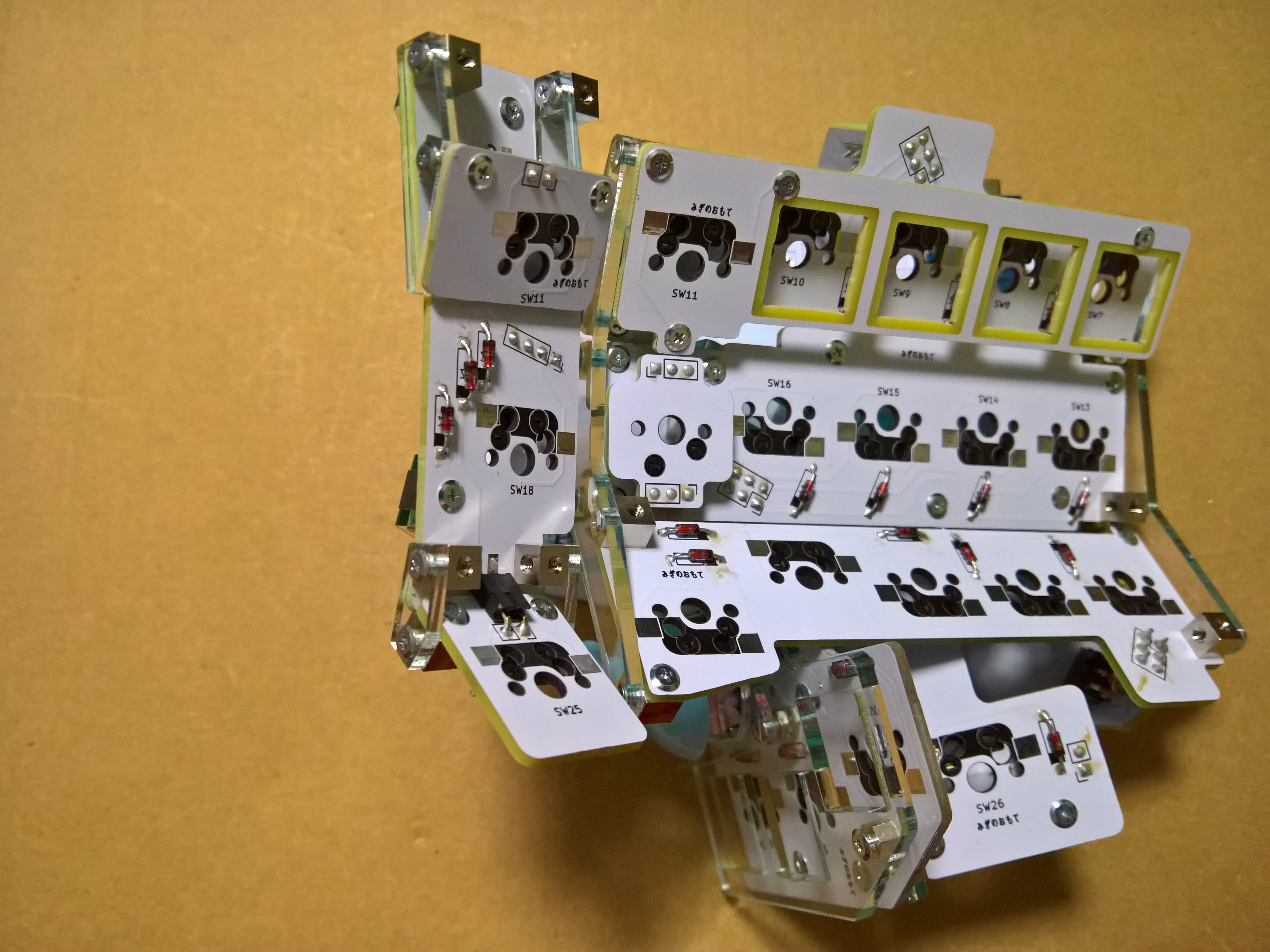

メイン基板とは反対側のピンソケットが刺さるように、基板5-2を置き、3mmネジでフレームC,Dに止めます。
ここで、左端とその隣の列にキースイッチ、キーキャップを取り付け、干渉していないかご確認ください。
その後、キースイッチを取り外し、ピンソケットをはんだ付けします。
9合目、踏破!!!!!!!!!
これにて左端の列の取り付けは完了です。次が最後の工程です。
