無限打鍵山脈 v1 6合目：下段の組み立て（左手用）

自作キーボードキット「無限打鍵山脈」のビルドガイド6合目、下段の組み立てです。

使用する部品

品目	必要数
スイッチソケット	5個

画像の基板にダイオードとスイッチソケットをはんだ付けします。

基板の裏表をよくご確認ください。

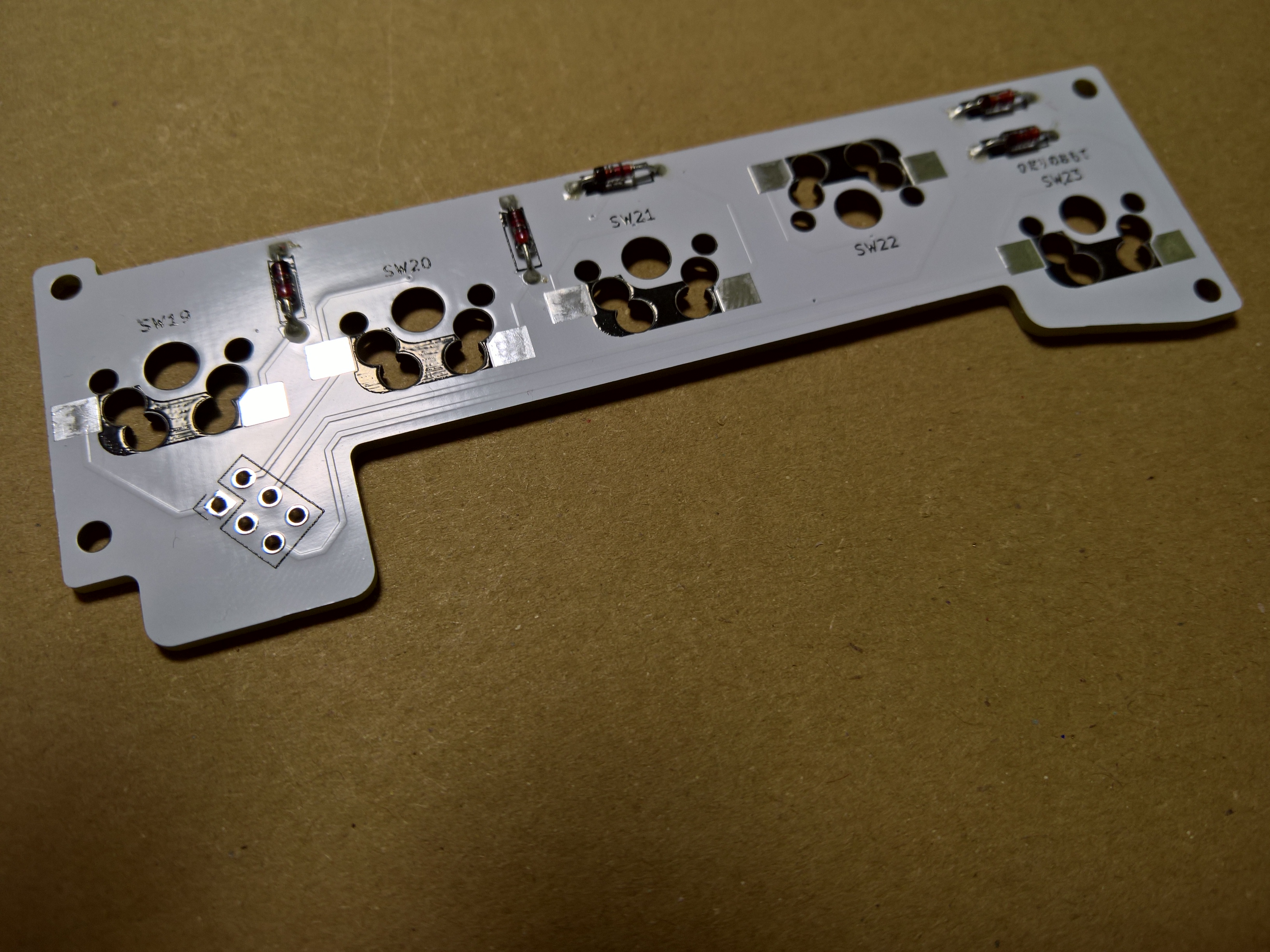

基板の表面からダイオードを差し込みます。

基板の裏面にてダイオードにはんだ付けします。はみ出たダイオードの足はニッパーやペンチなどで切り落としてください。

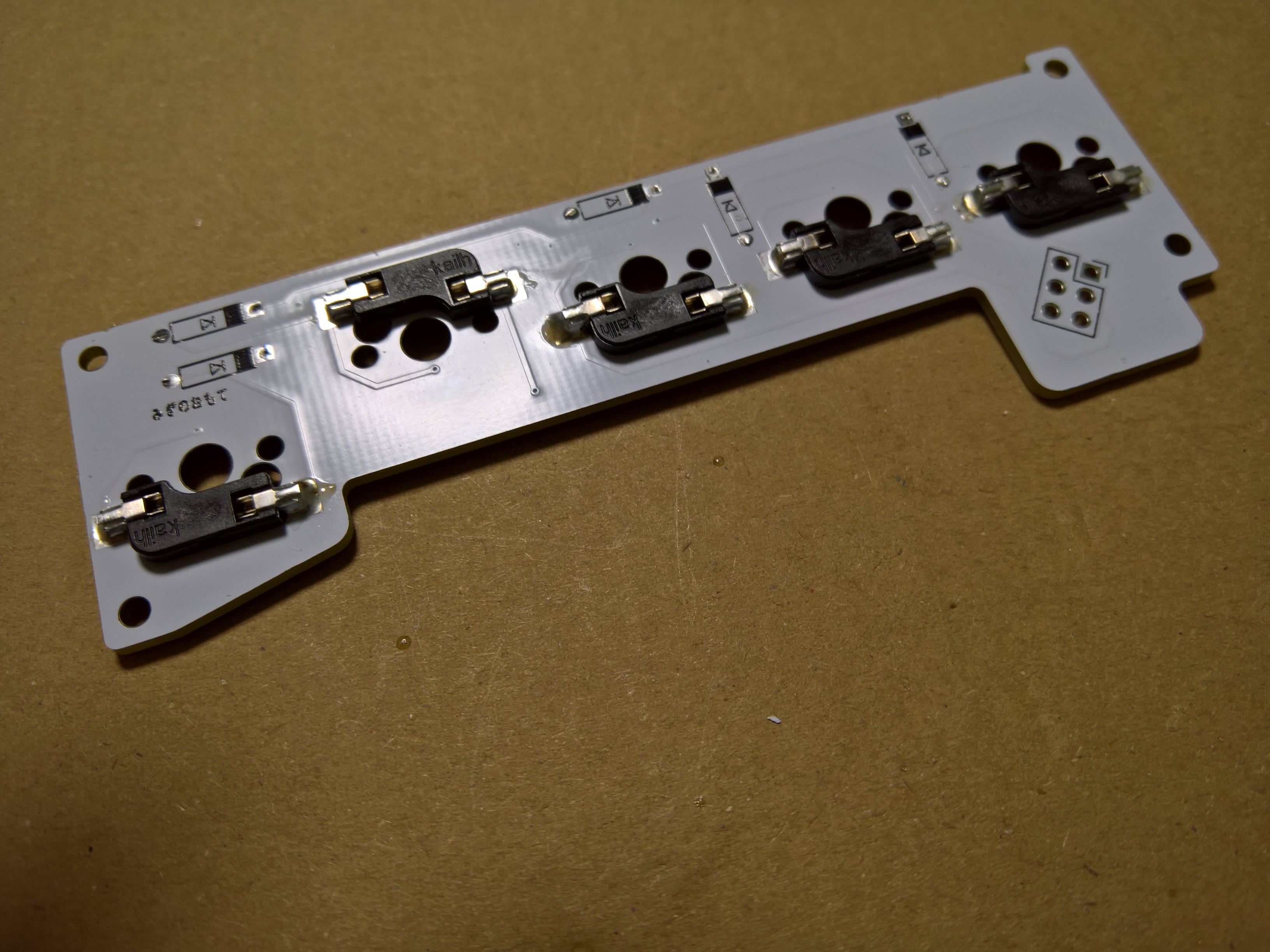

基板の裏面にスイッチソケットをはんだ付けします。

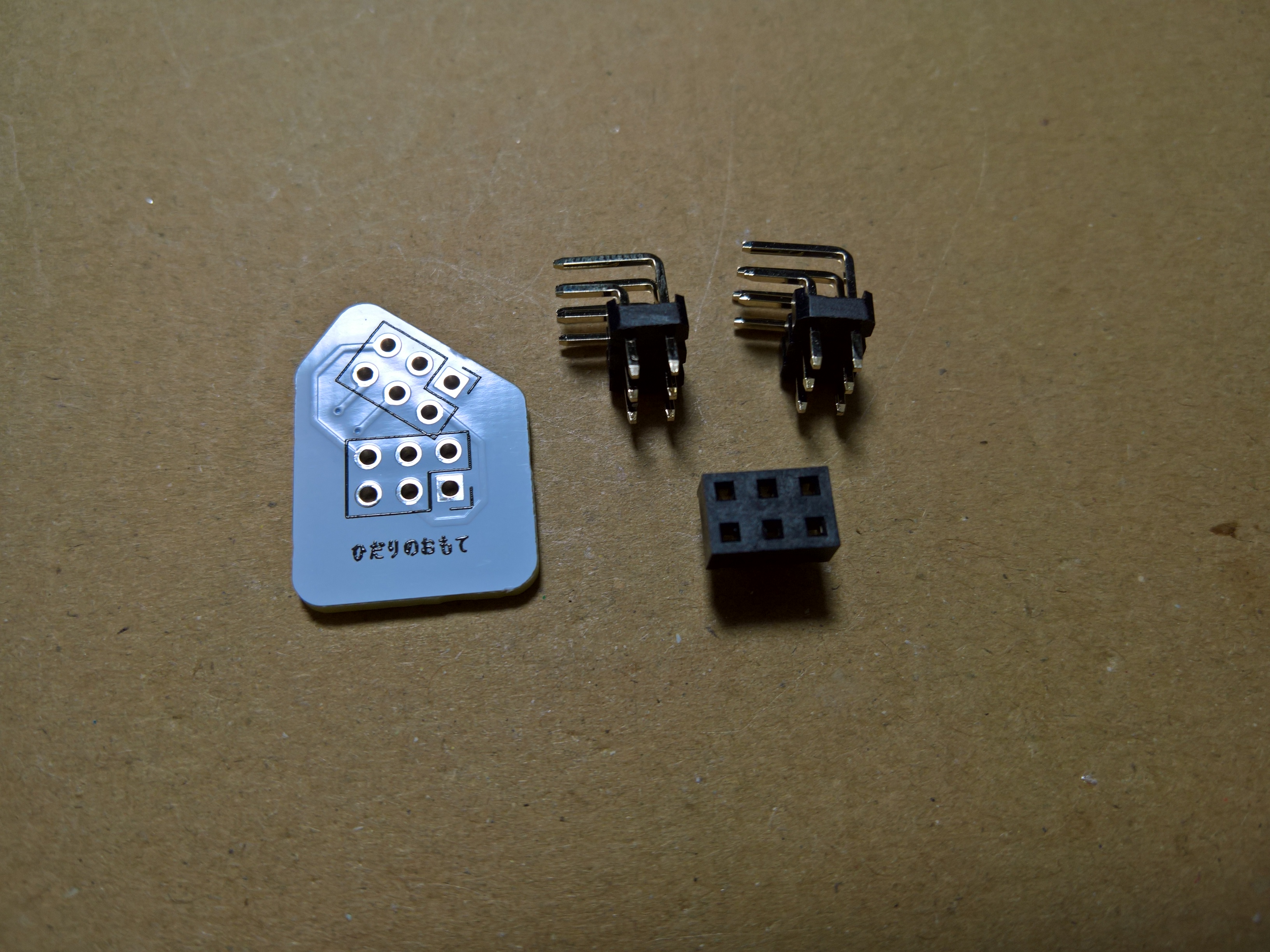

L型ピンヘッダとピンソケットを用います。

L型ピンヘッダとピンソケットを繋げます。

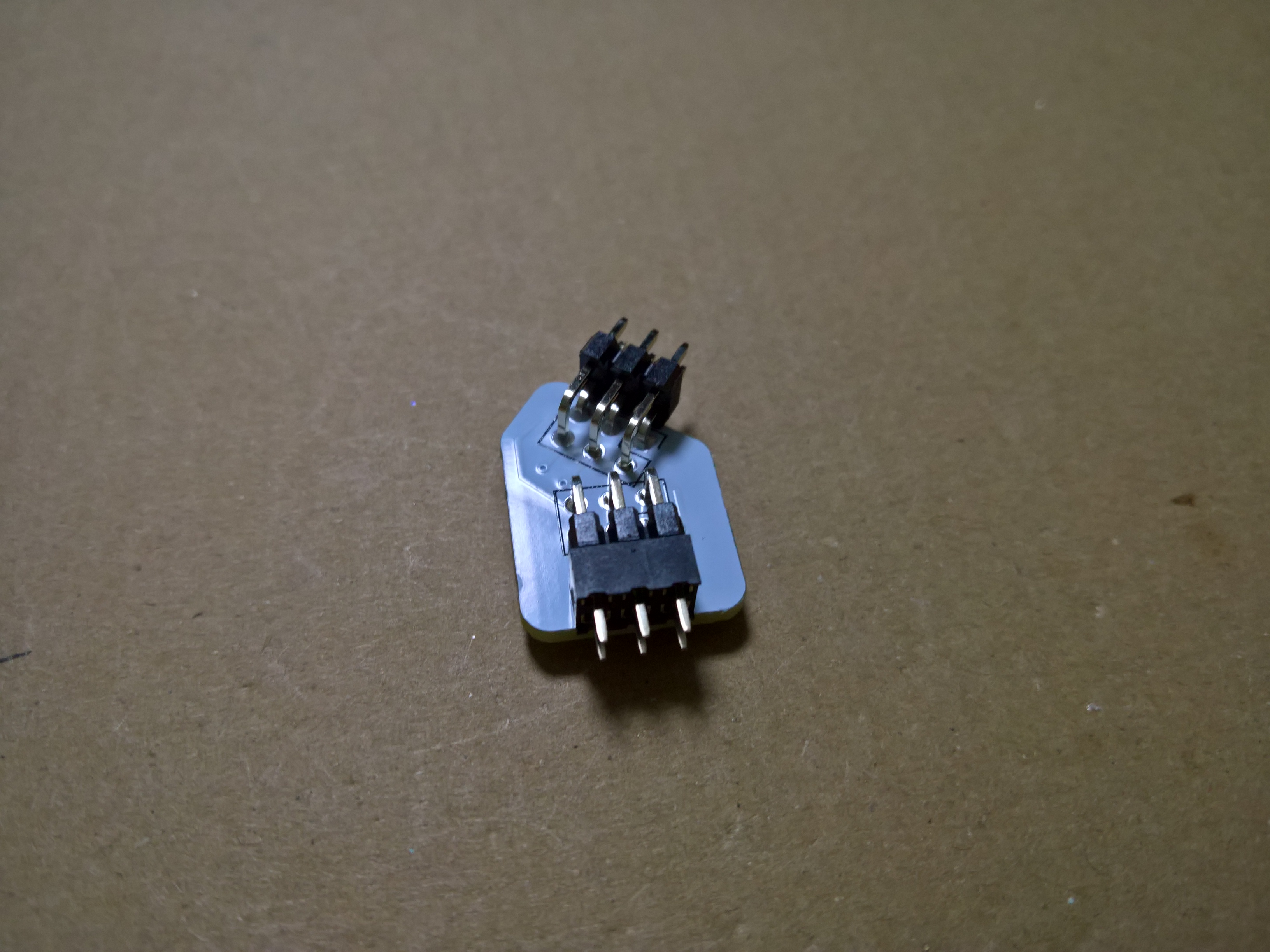

L型ピンヘッダを接続用基板に差し込み、はんだ付けします。このとき、ピンヘッダの向きが傾かないようにご注意ください。

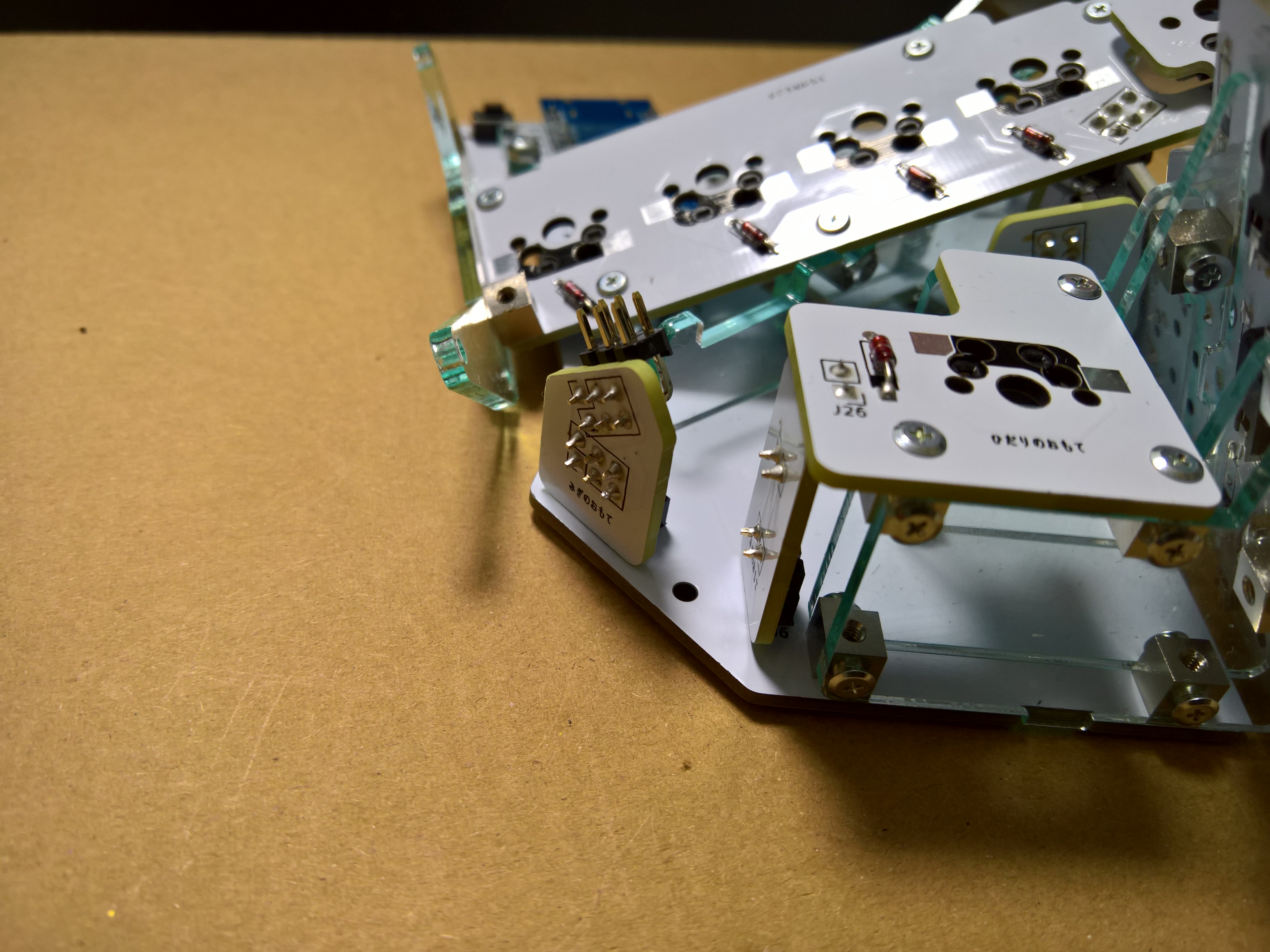

画像のように、メイン基板にピンソケットの先端が刺さるように接続用基板4-2をあてがいます。安定しない場合はマスキングテープで仮止めしてください。

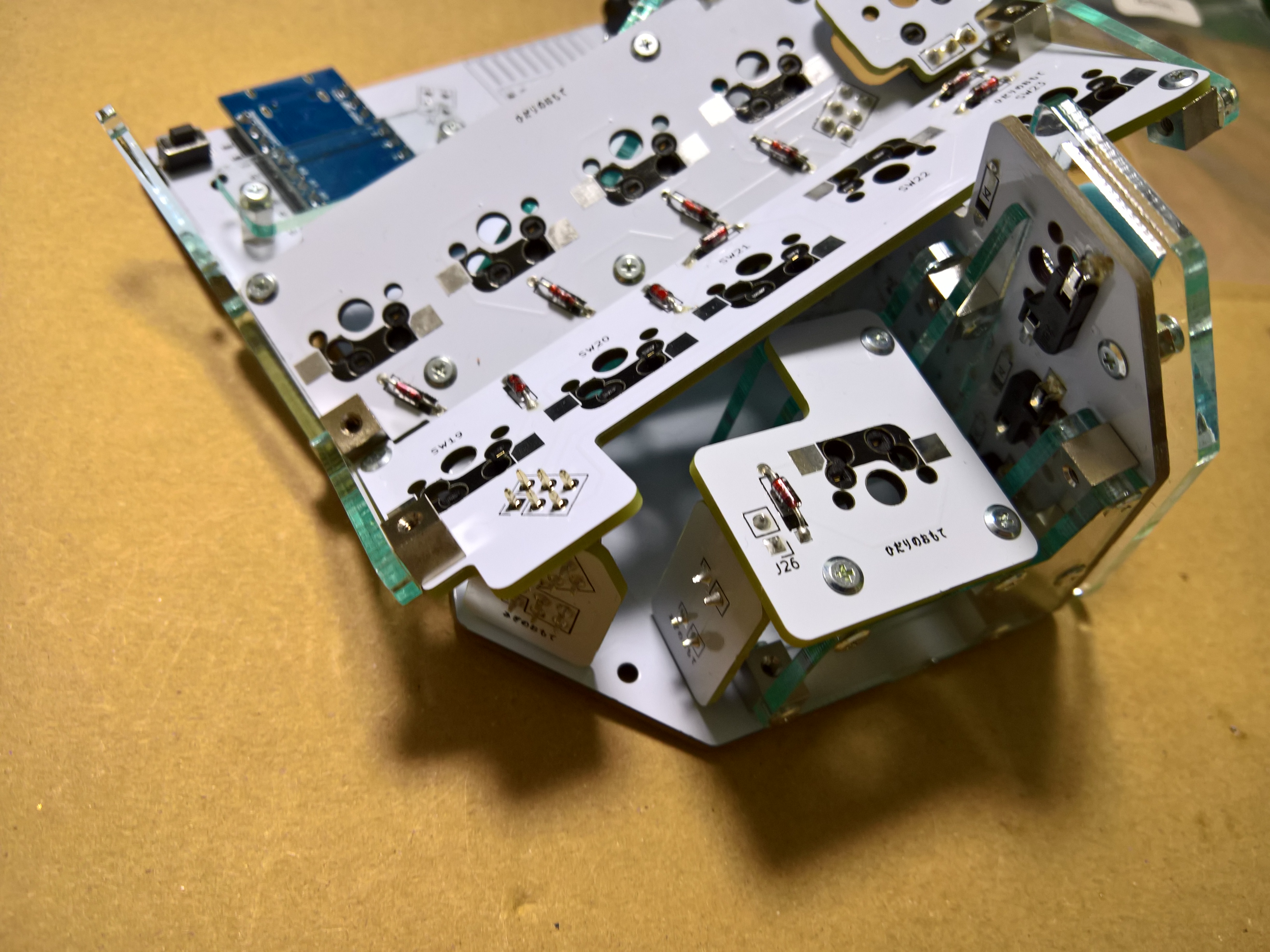

メイン基板とは反対側のピンヘッダが刺さるように、基板4-2を置き、3mmネジでフレームに止めます。

ピンヘッダ、ピンソケットをはんだ付けします。

これにて下段の組み立ては完了です。続いては上段の組み立てです。
