自作キーボードキット「無限打鍵山脈」のビルドガイド8合目、右端の列の組み立てです。
目次
使用する部品
キットに含まれるもの
| 品目 | 必要数 |
|---|---|
| 基板5-1（TキーまたはYキー） | 1 |
| 基板5-2（GキーまたはHキー） | 1 |
| 基板5-3（BキーまたはNキー） | 1 |
| ダイオード | 3 |
| 垂直取付用スペーサー | 8個 |
| 3mmネジ | 10個 |
| 4mmネジ | 4個 |
| ピンヘッダ（1x2ピン） | 1 |
| L型ピンヘッダ（1x2ピン） | 1 |
| ピンソケット（1x2ピン） | 1 |
| アクリル製パーツ5-1A | 1 |
| アクリル製パーツ5-1A | 1 |
| アクリル製パーツ5-2 | 1 |
キット以外で必要なもの
| 品目 | 必要数 |
|---|---|
| スイッチソケット | 3個 |
基板5-2にはんだ付け
基板の裏表をよくご確認ください。

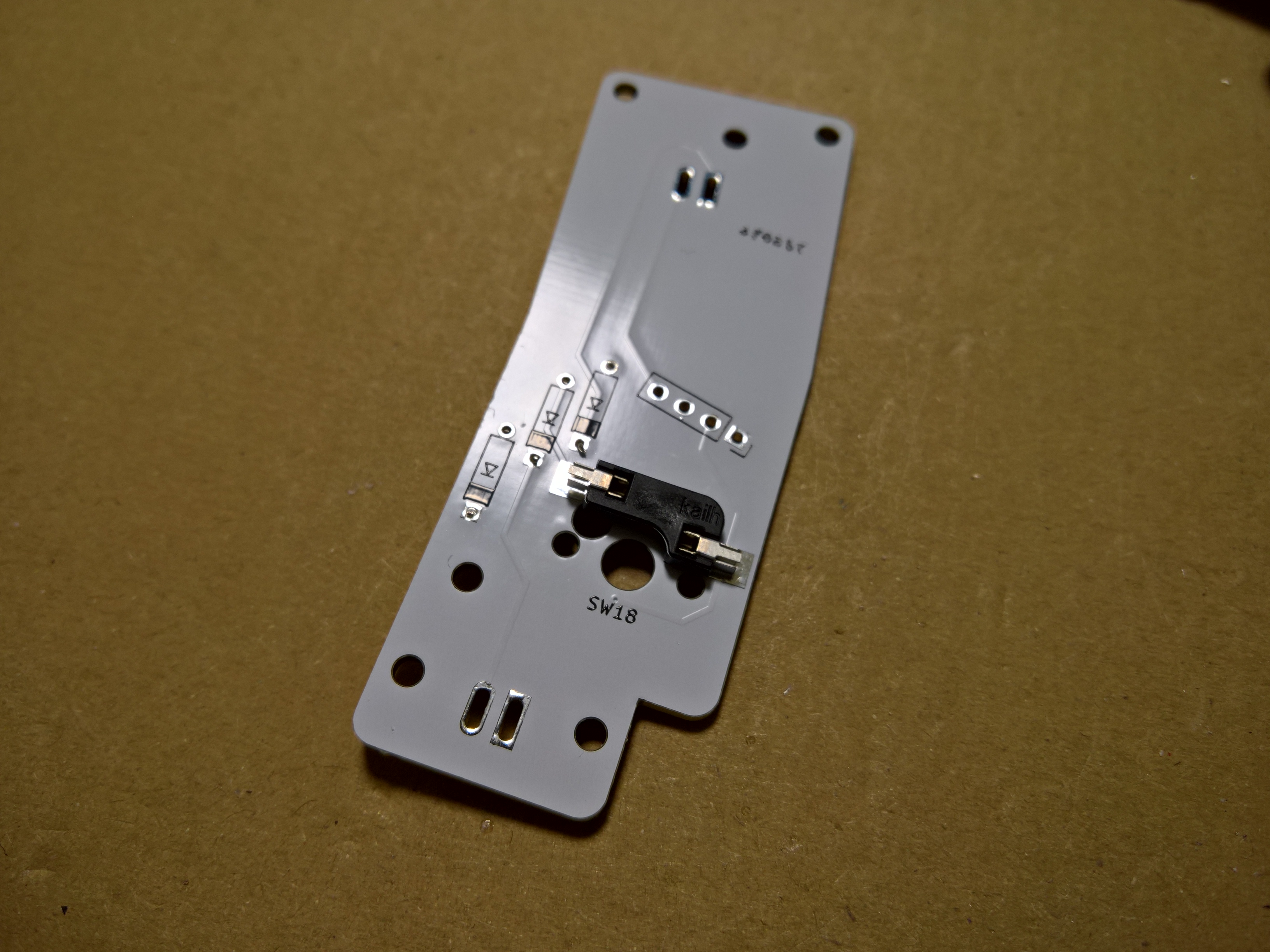

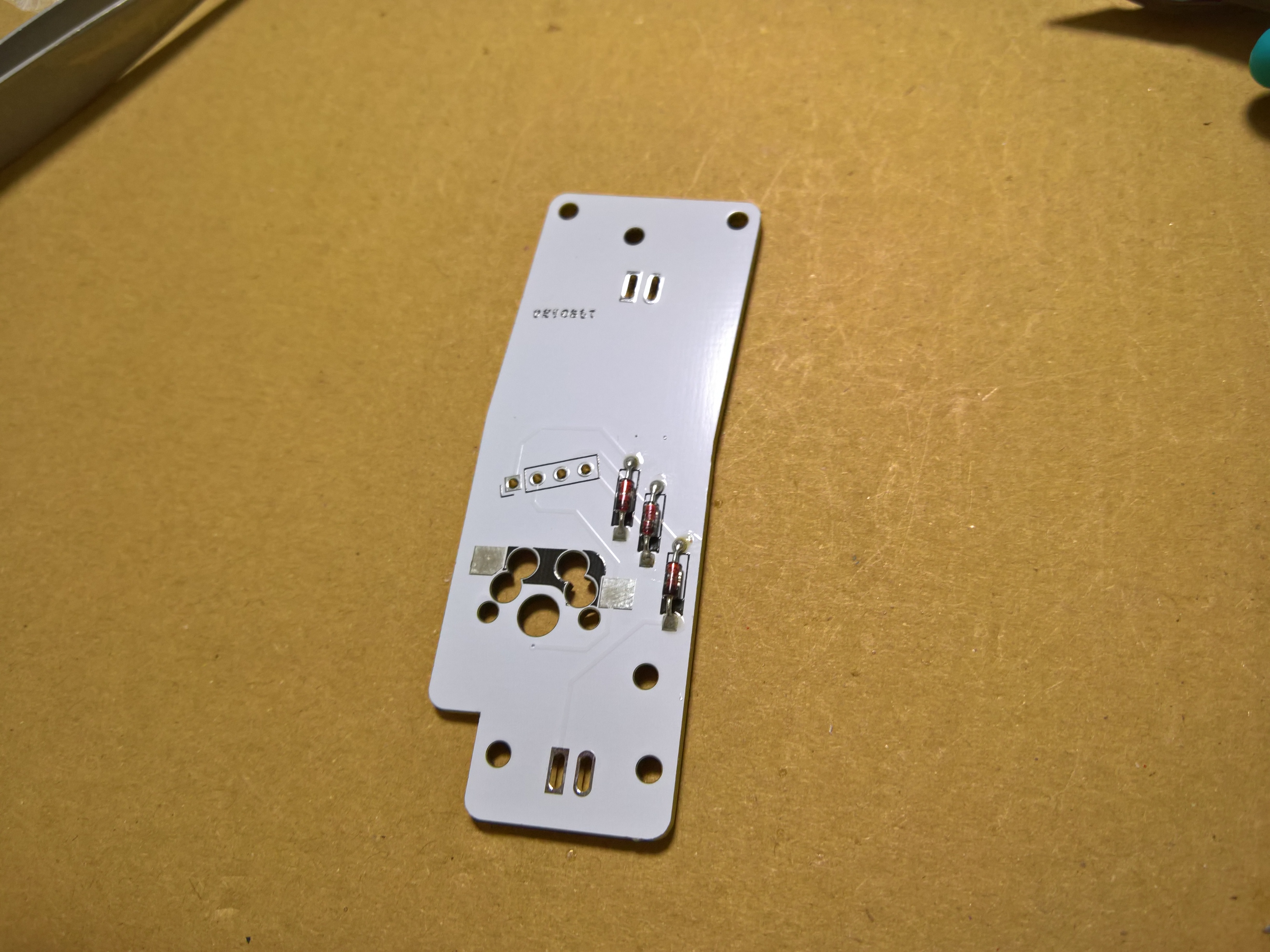

基板5-2の表面にダイオード、裏面にスイッチソケットをはんだ付けします。
基板5-1、5-3にはんだ付け

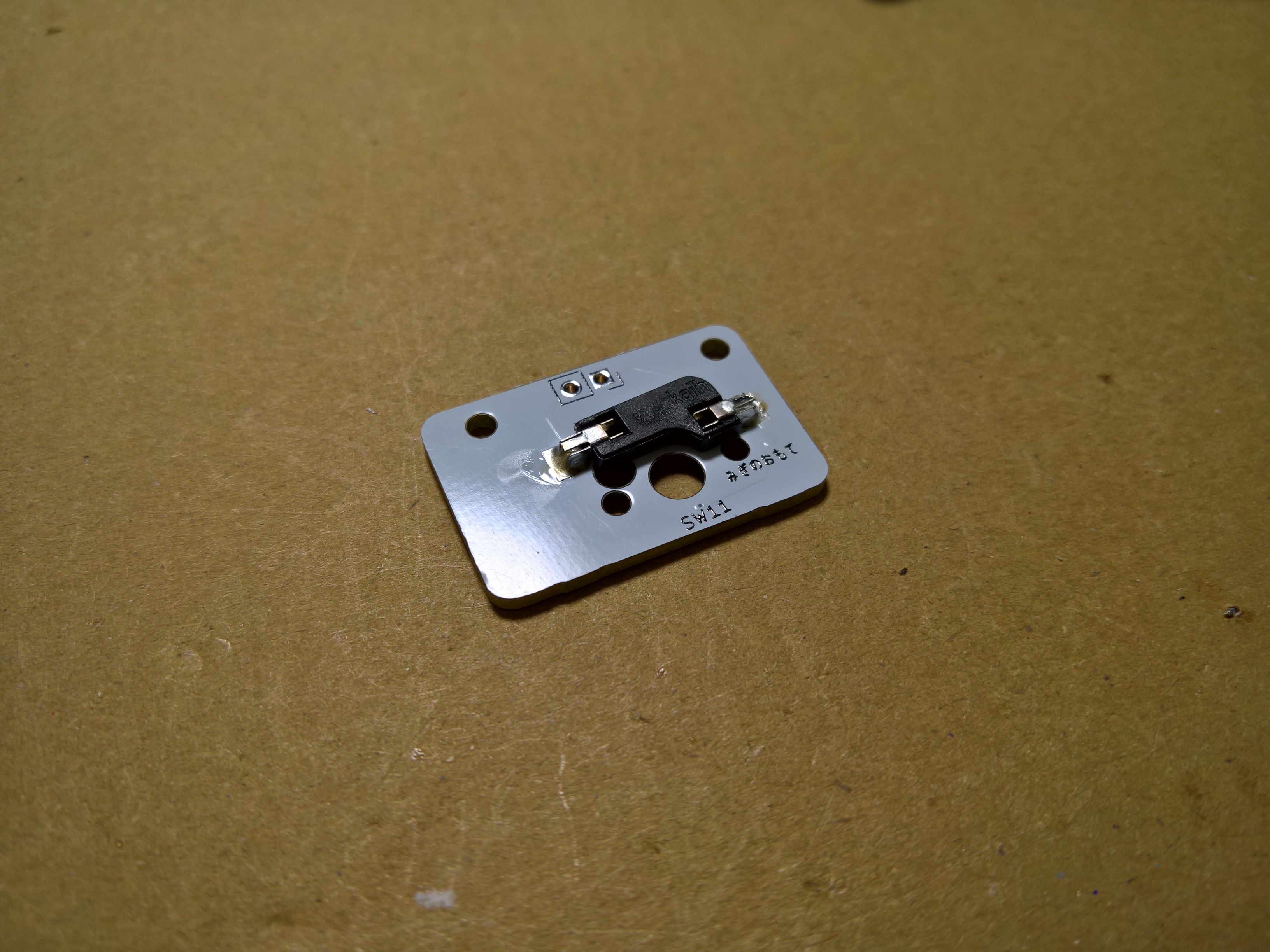

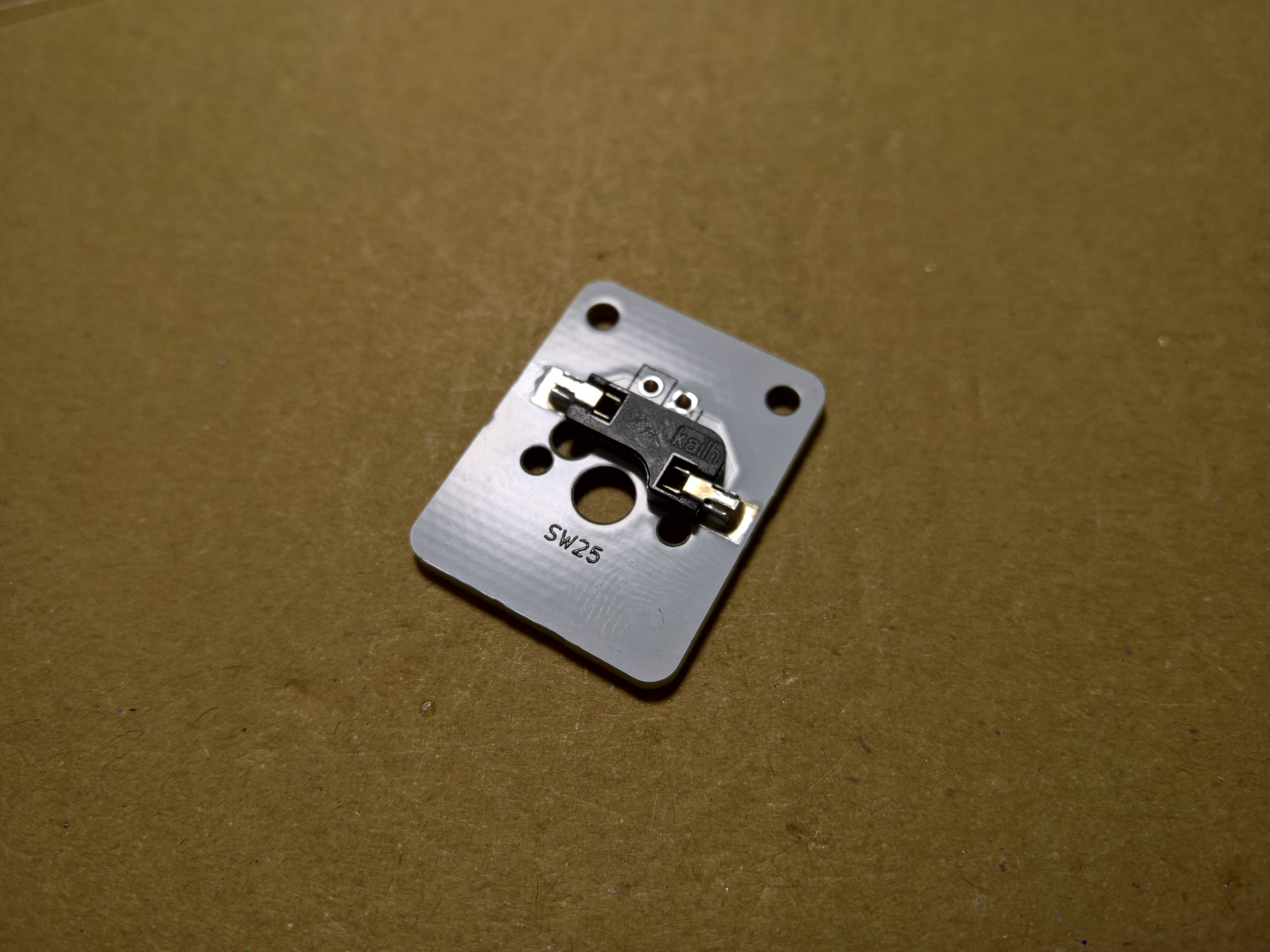

基板5-1、5-3の裏面にスイッチソケットをはんだ付けします。
基板5-1の取り付け・はんだ付け

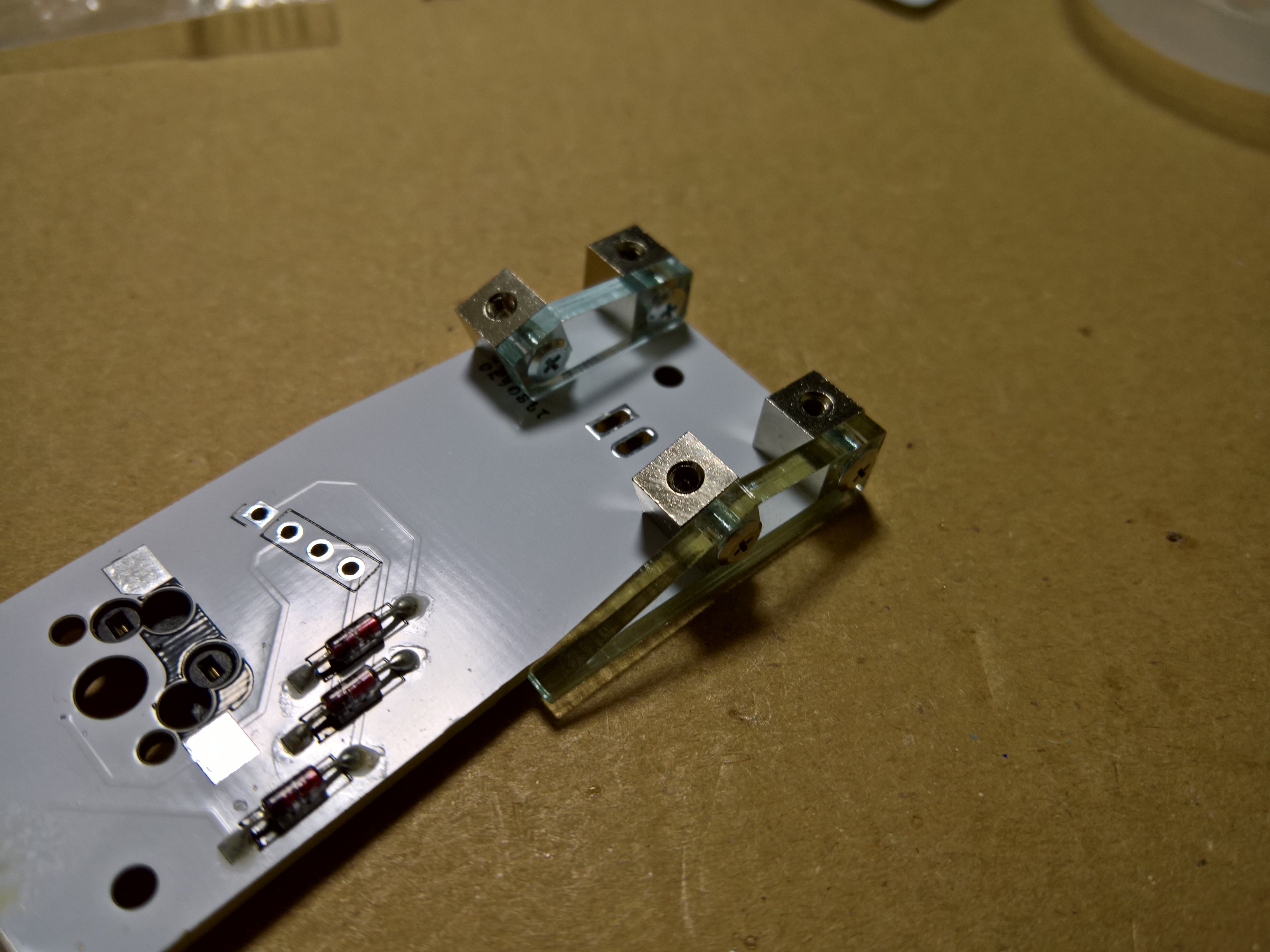

画像のように、アクリル板を基板5-2に取り付けます。アクリル板とスペーサーは4mmネジで、スペーサーとPCBは3mmネジで止めます。

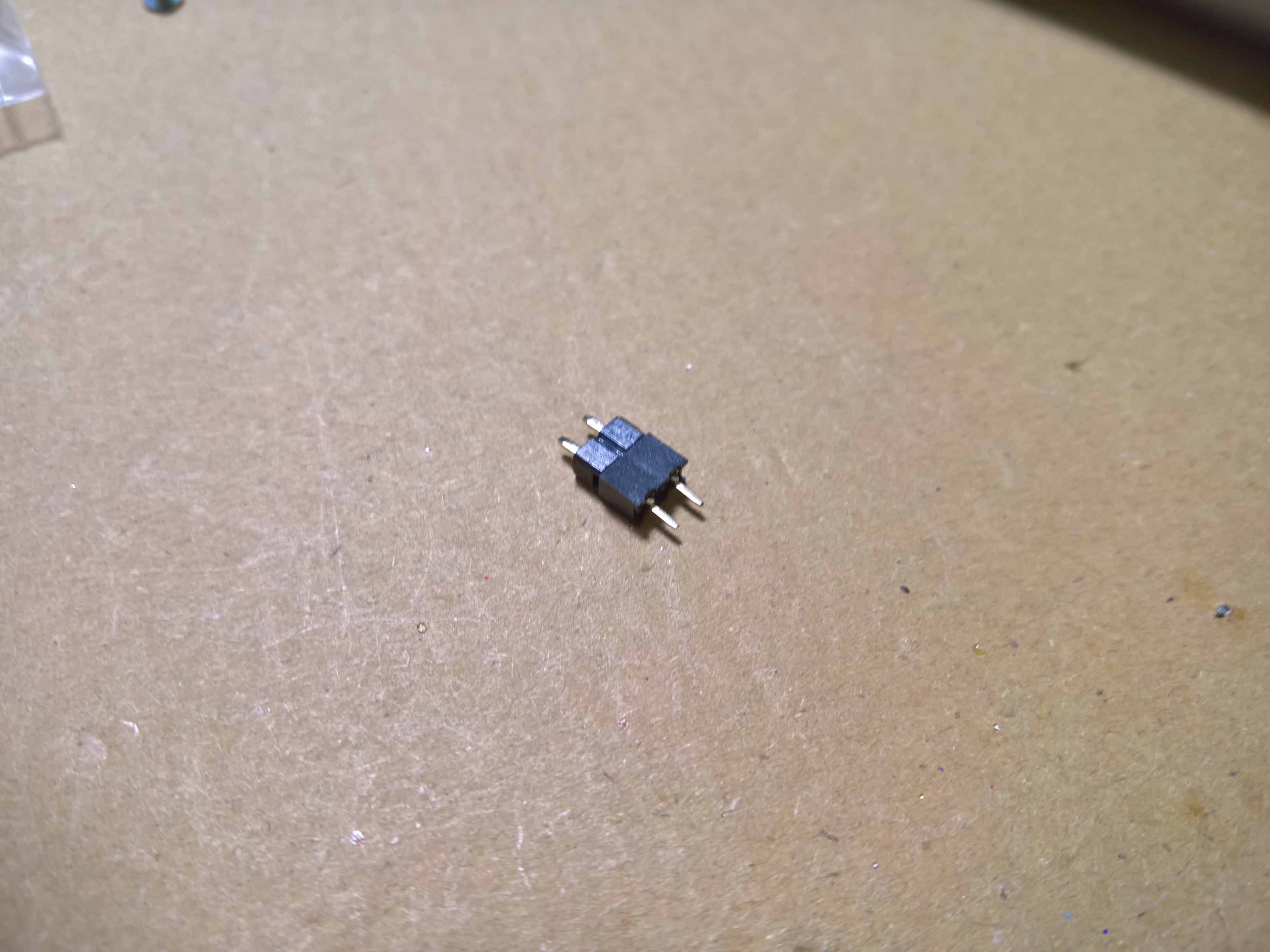

ピンヘッダ（1x2ピン）とピンソケット（1x2ピン）を繋げます。
ピンヘッダが基板5-1に、ピンソケットが基板5-2に刺さるようにあてがいます。

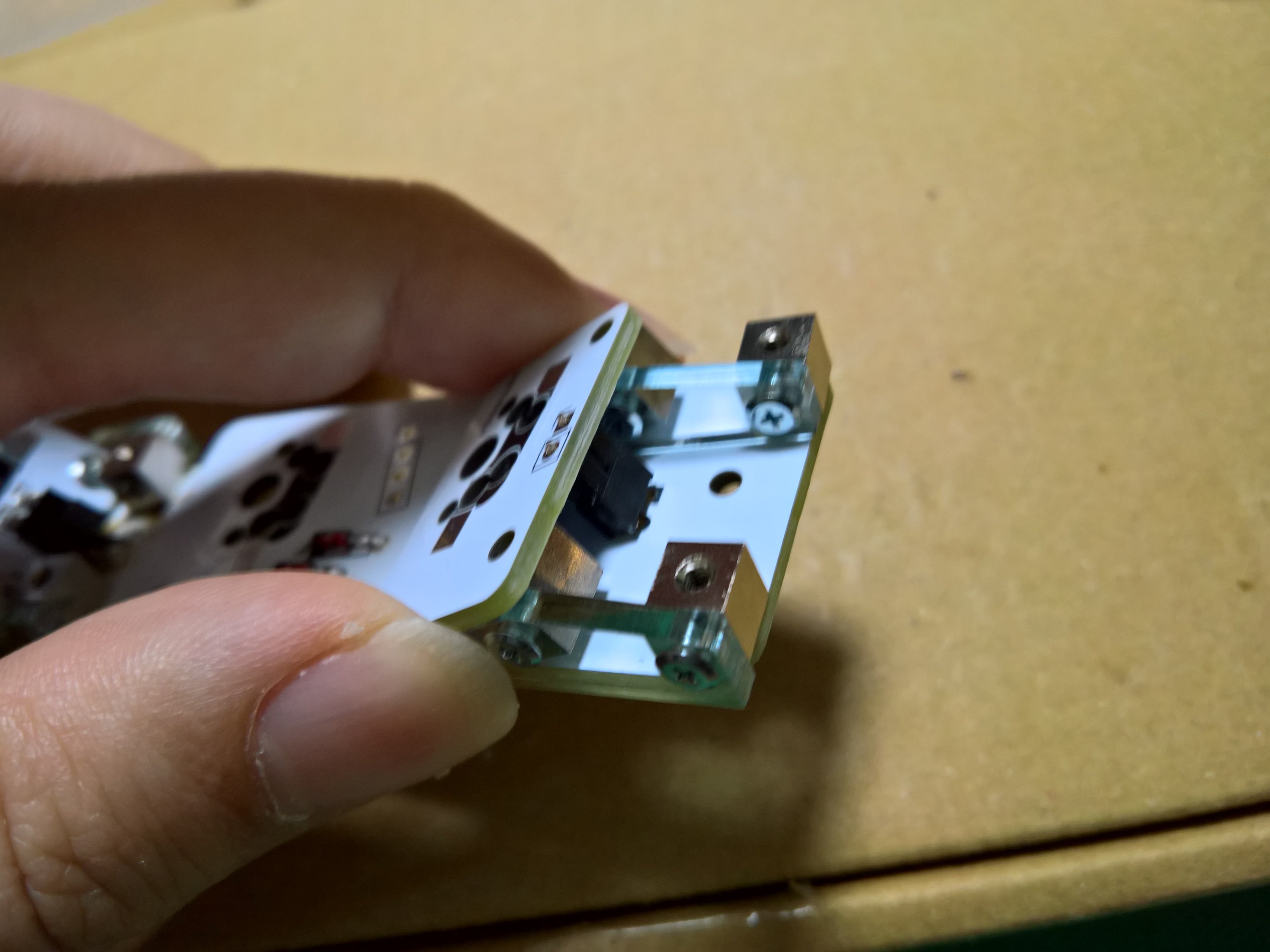

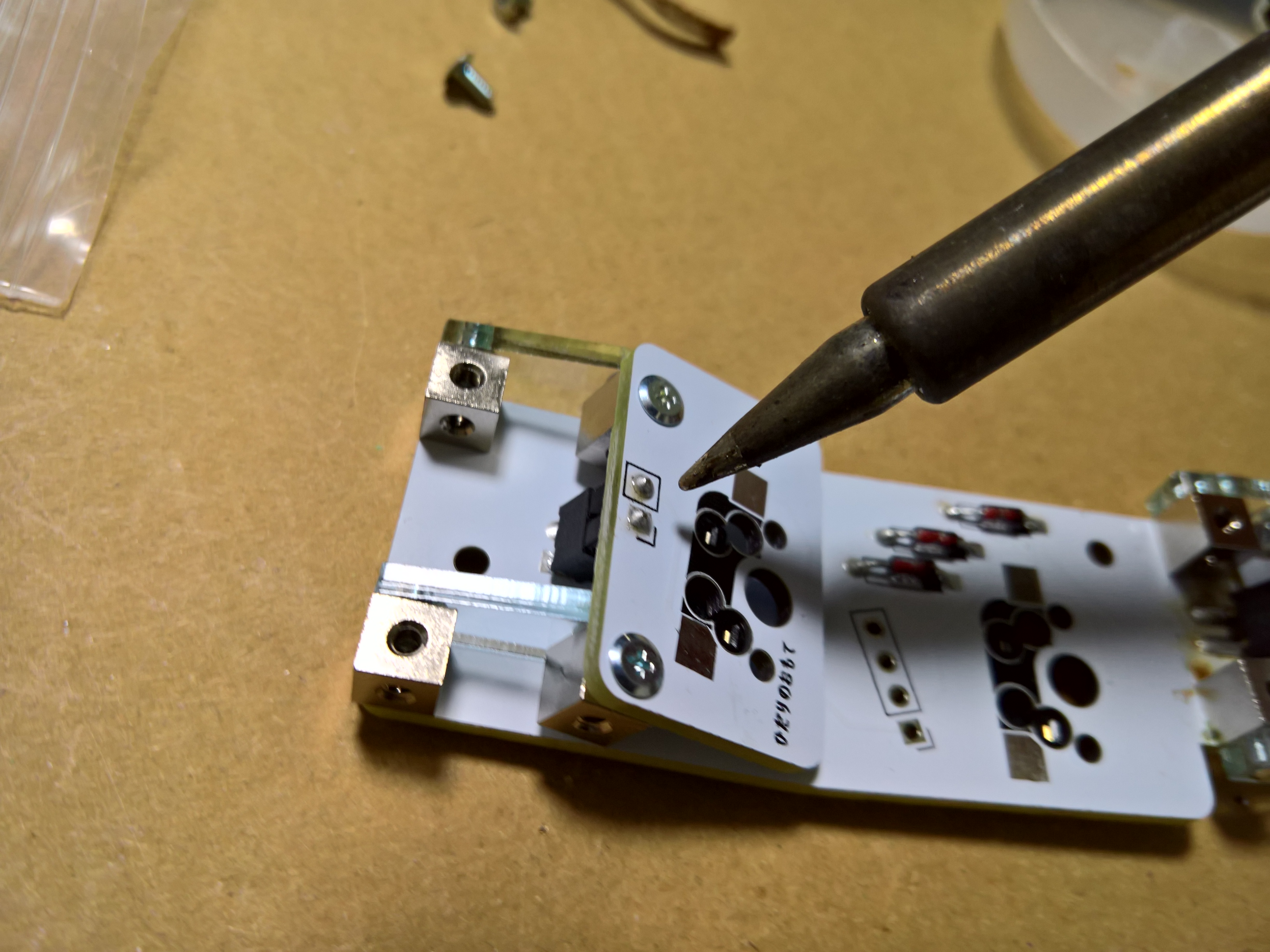

基板5-1を3mmネジで止め、ピンヘッダ、ピンソケットをはんだ付けします。
基板5-3の取り付け・はんだ付け

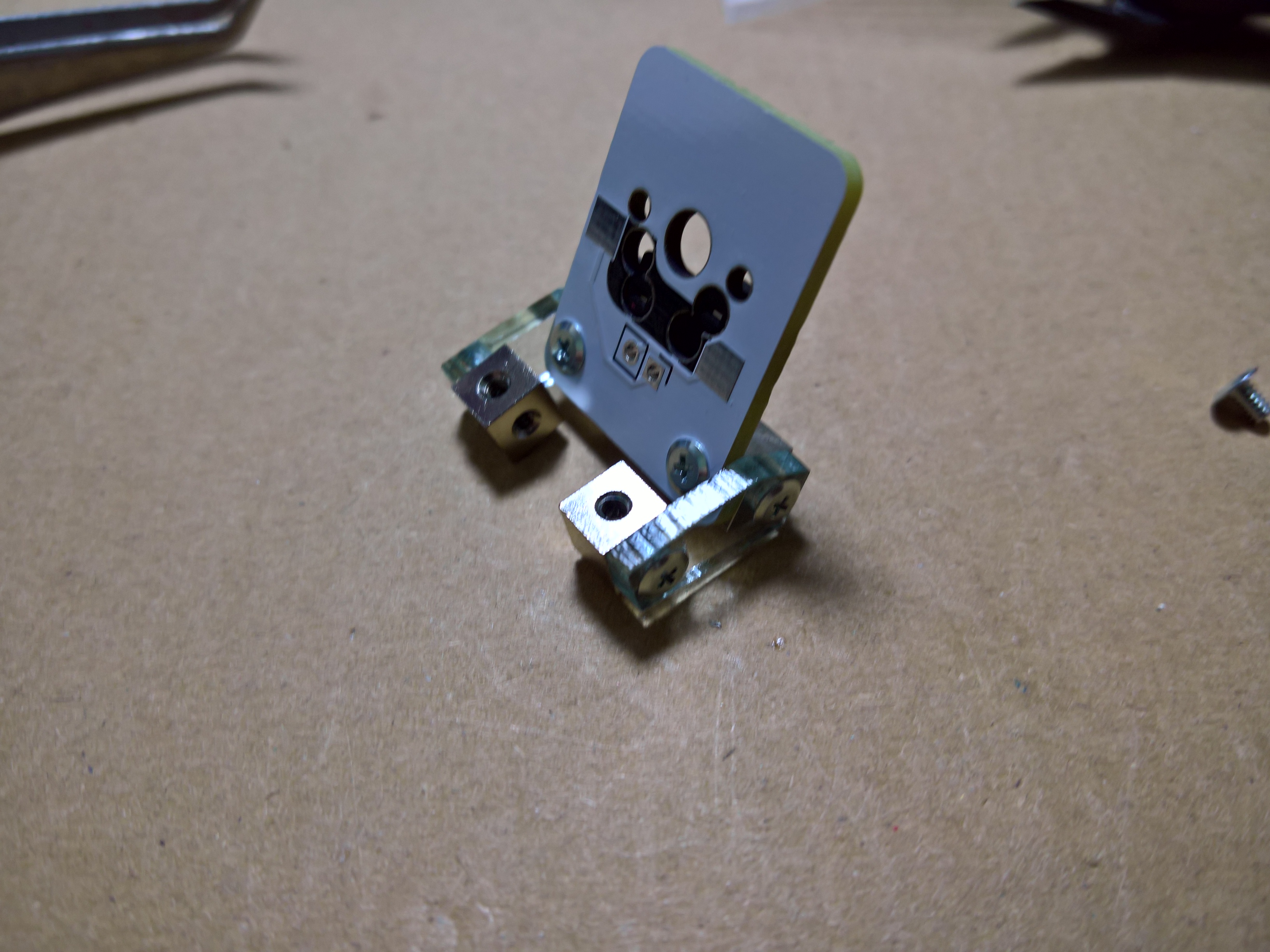

画像のように、アクリル板を基板5-3に取り付けます。アクリル板とスペーサーは4mmネジで、スペーサーとPCBは3mmネジで止めます。

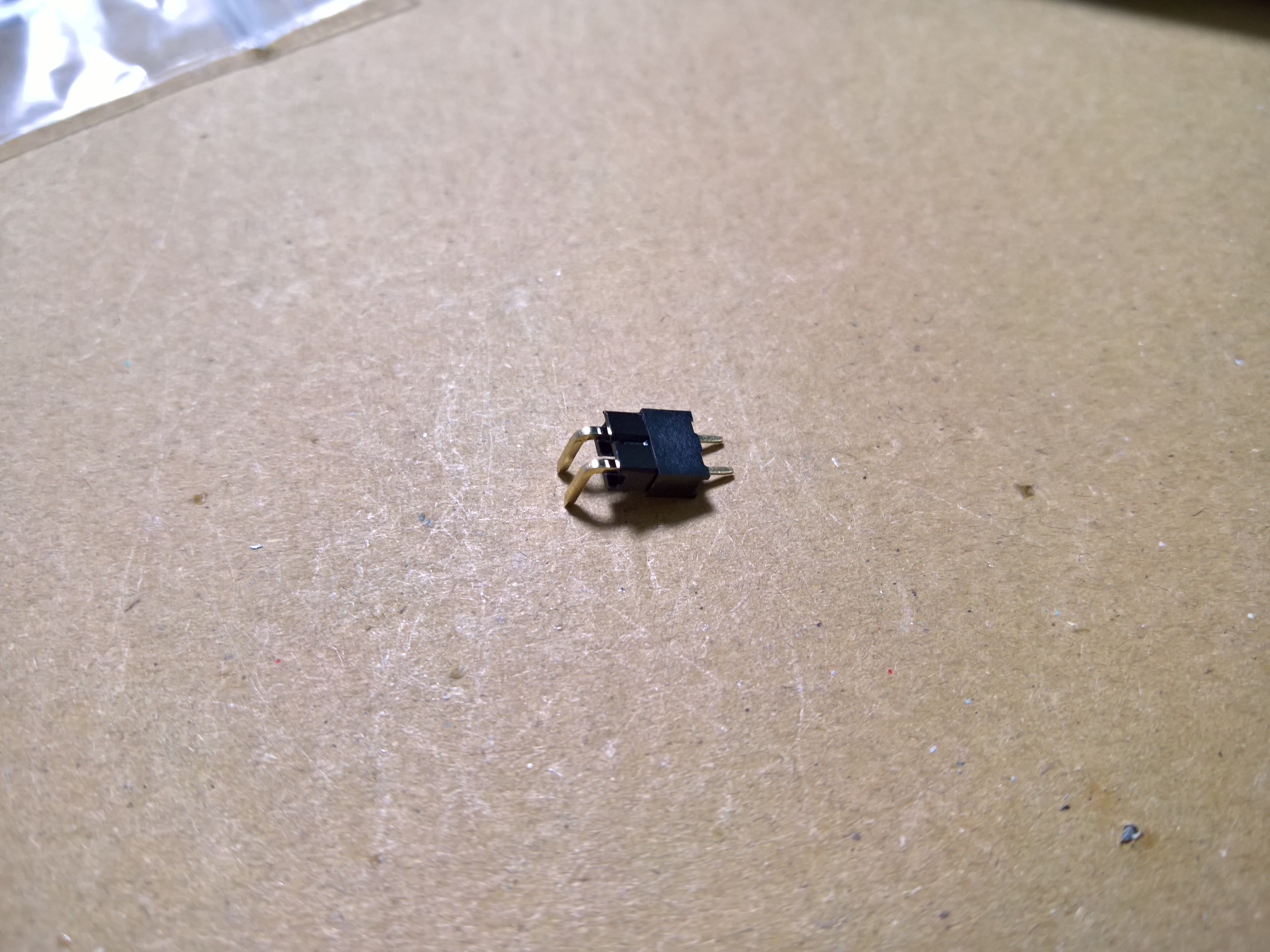

L型ピンヘッダ（1x2ピン）とピンソケット（1x2ピン）を繋げます。
ピンヘッダが基板5-3に、ピンソケットが基板5-2に刺さるようにあてがいます。

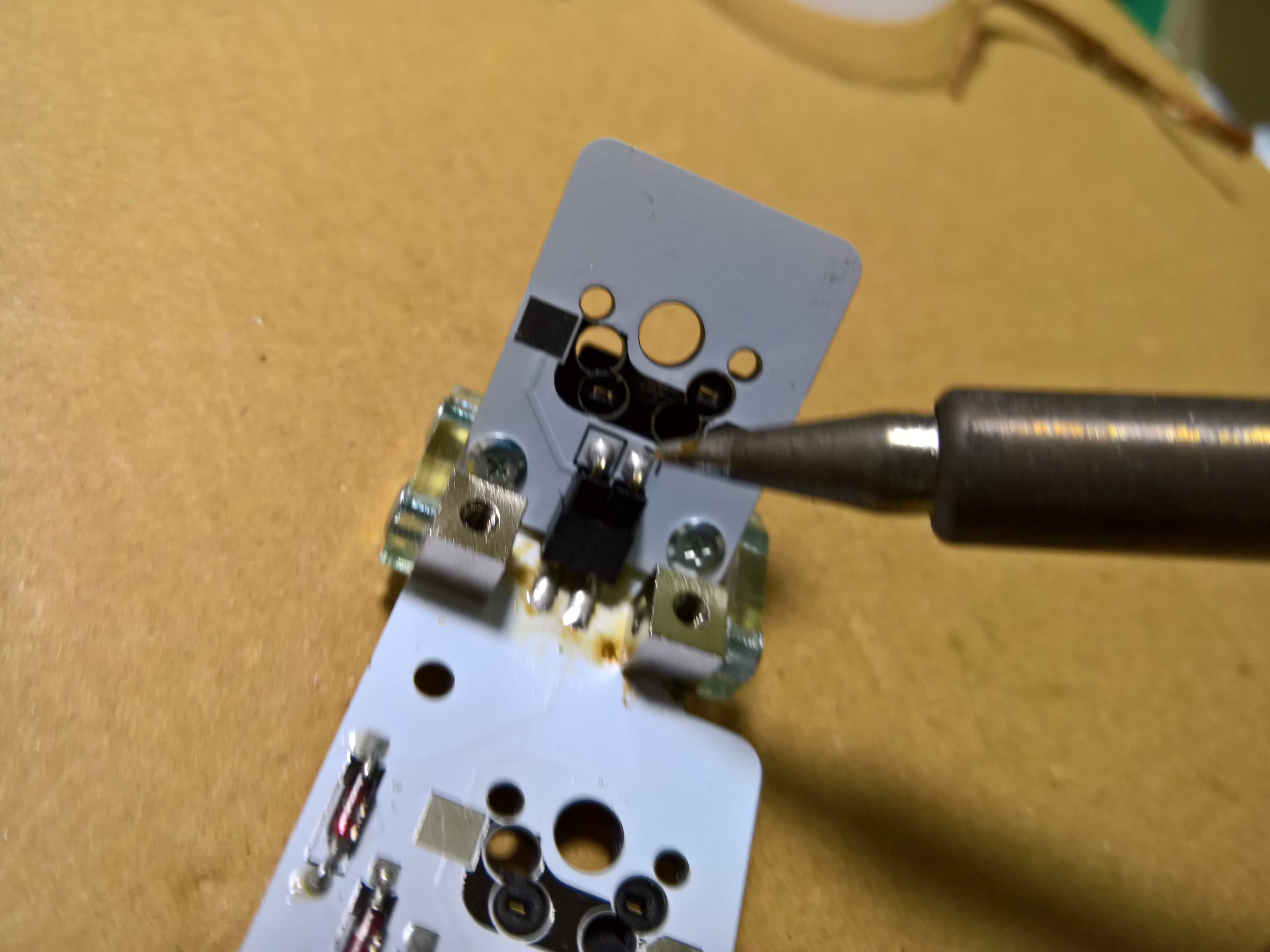

基板5-2を3mmネジで止め、ピンヘッダ、ピンソケットをはんだ付けします。
8合目、踏破!!!!!!!!
これにて右端の列の組み立ては完了です。続いて、組み立てた右端の列を取り付けます。
