自作キーボードキット「無限打鍵山脈」のビルドガイド7合目、上段の組み立てです。
目次
使用する部品
キットに含まれるもの
| 品目 | 必要数 |
|---|---|
| 基板1-1（4キー） | 1 |
| 基板1-2（1キー） | 1 |
| 接続用基板1 | 1 |
| ダイオード | 5 |
| 垂直取付用スペーサー | 4個 |
| 3.5mmスペーサー（円柱型） | 2 |
| 3.5mmスペーサー（角柱型） | 1 |
| 3mmネジ | 10個 |
| 4mmネジ | 4個 |
| L型ピンヘッダ（2x3ピン） | 2 |
| ピンソケット（2x3ピン） | 2 |
キット以外で必要なもの
| 品目 | 必要数 |
|---|---|
| スイッチソケット | 5個 |
基板1-1にはんだ付け
基板の裏表をよくご確認ください。

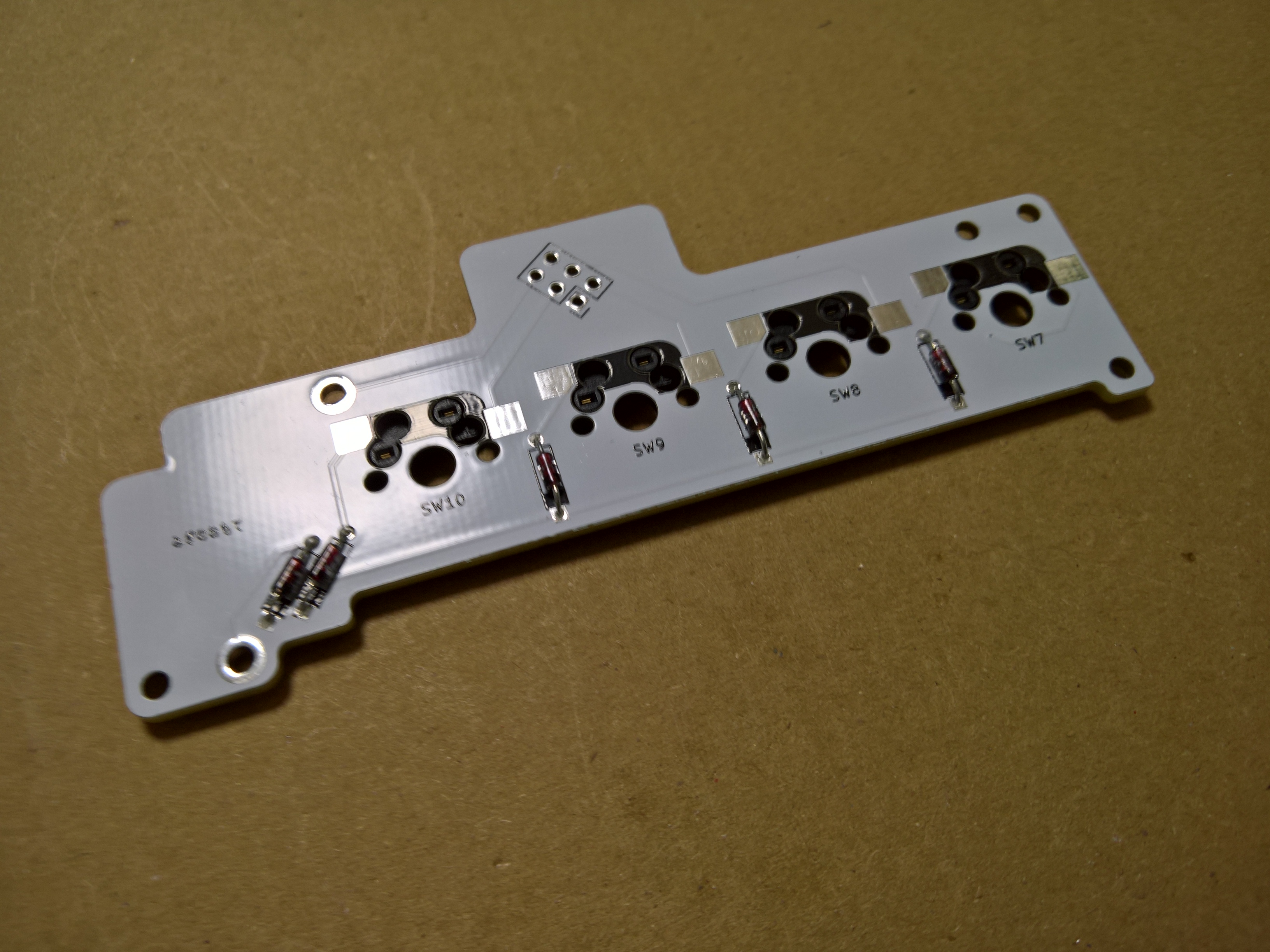

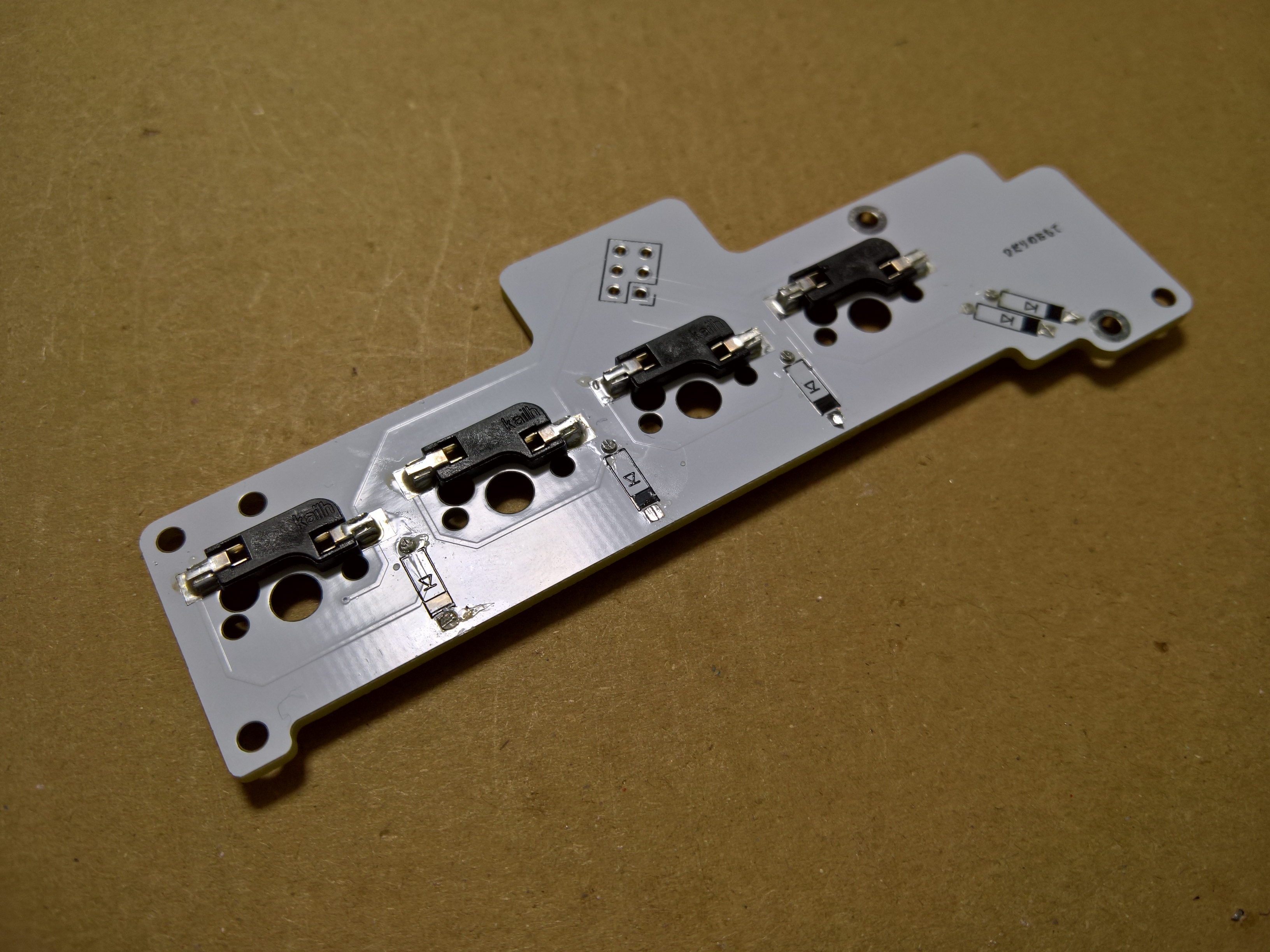

基板1-1の表面にダイオード、裏面にスイッチソケットをはんだ付けします。
基板1-2にはんだ付け

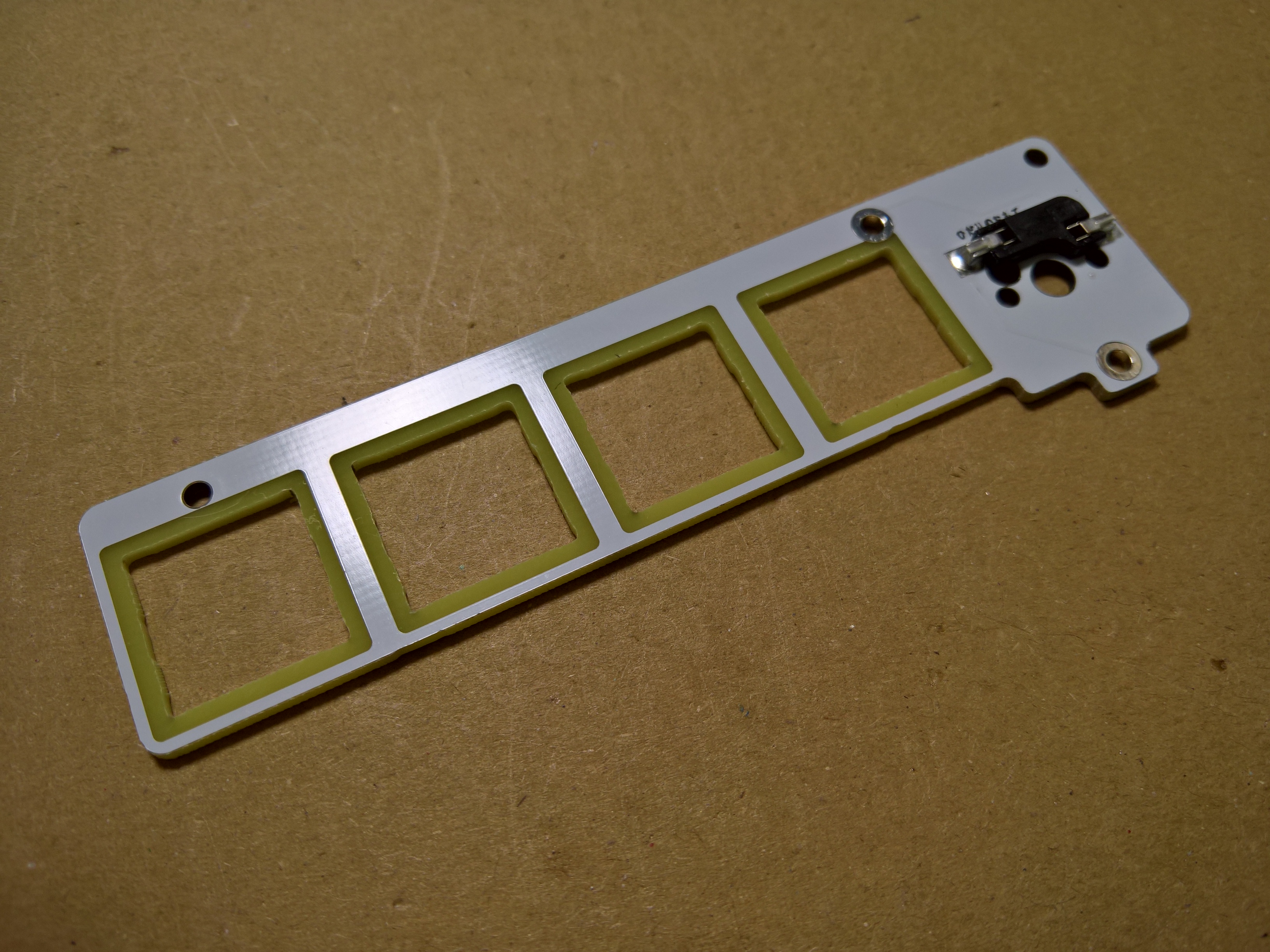

基板1-2にスイッチソケットをはんだ付けします。
スペーサーの取り付け

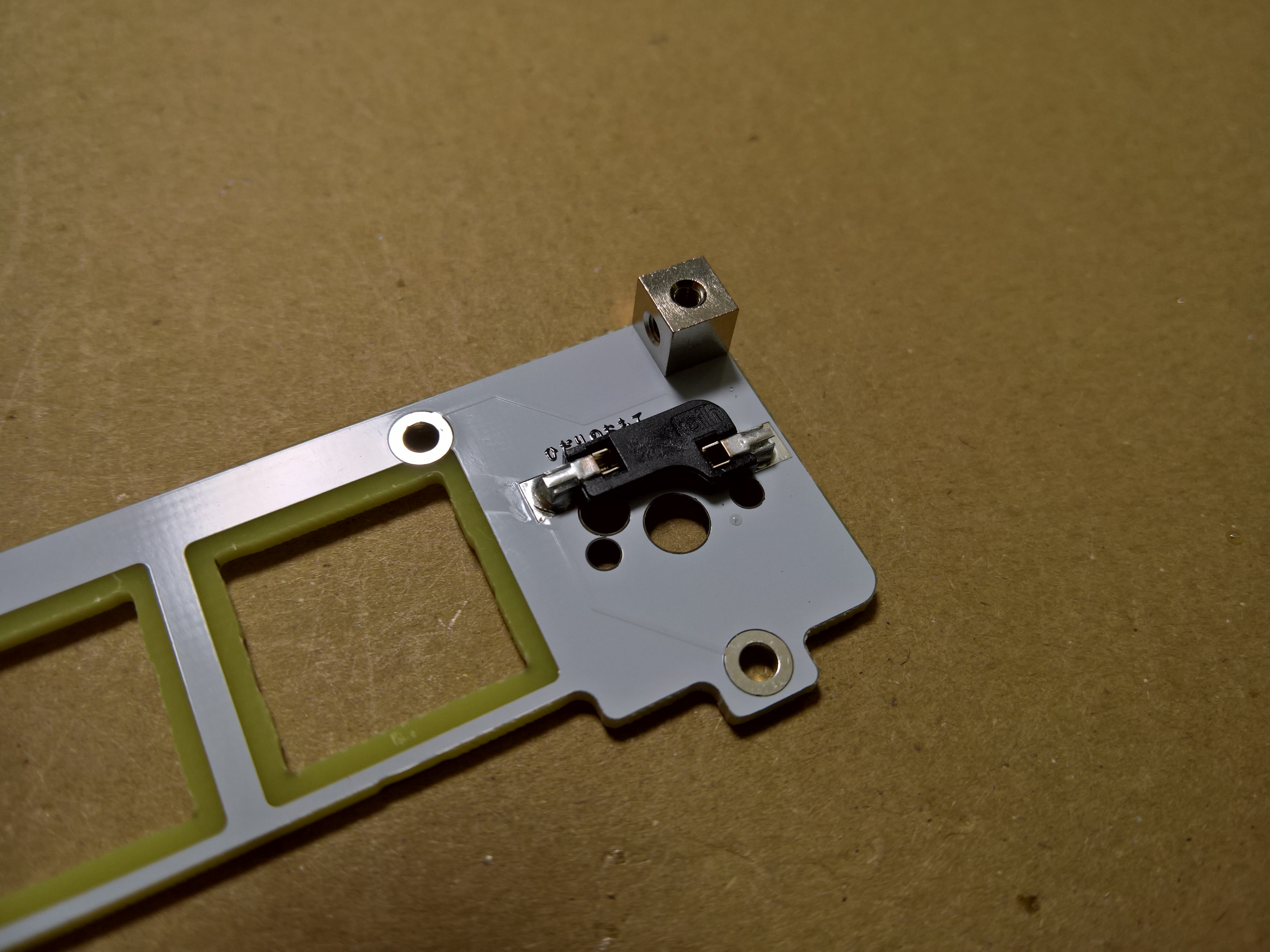

基板1-2に垂直取付用スペーサーを1個、3mmネジで取り付けます。

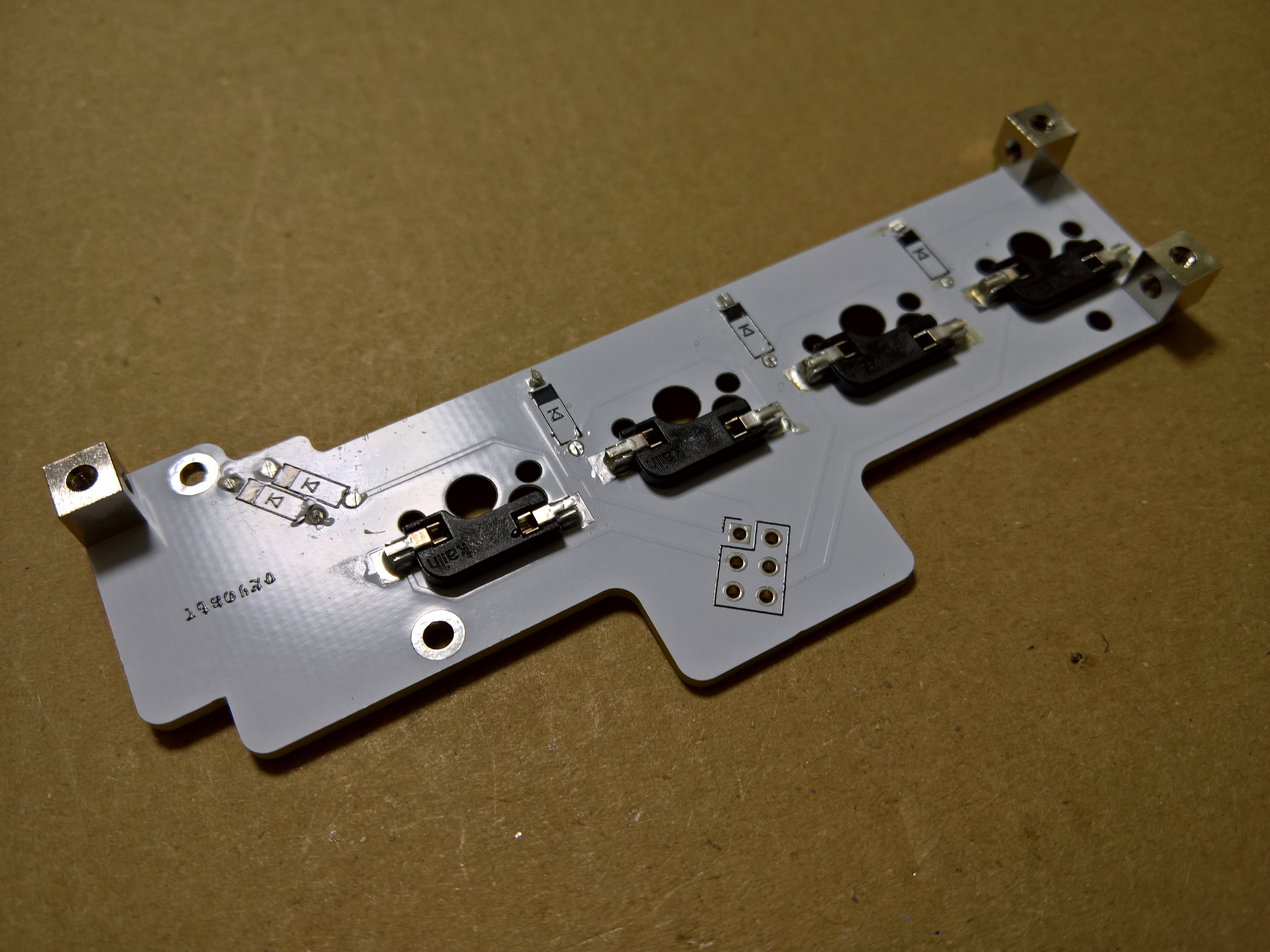

基板1-1の裏面、3ヶ所の角に垂直取付用スペーサーを3mmネジで止めます。

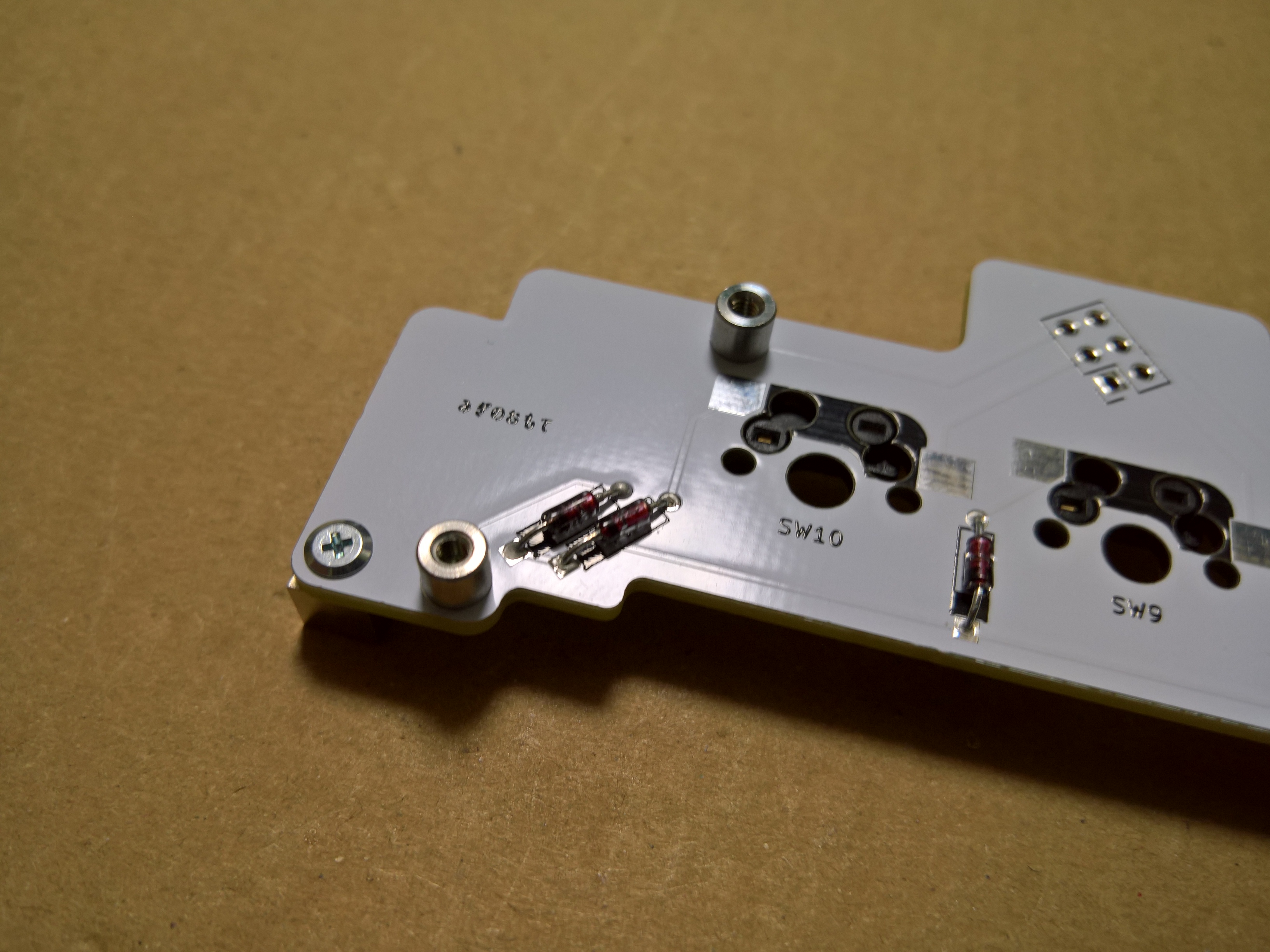

基板1-1の表面、銅箔で覆われたネジ穴に3.5mmスペーサー（円柱型）を3mmネジで止めます。

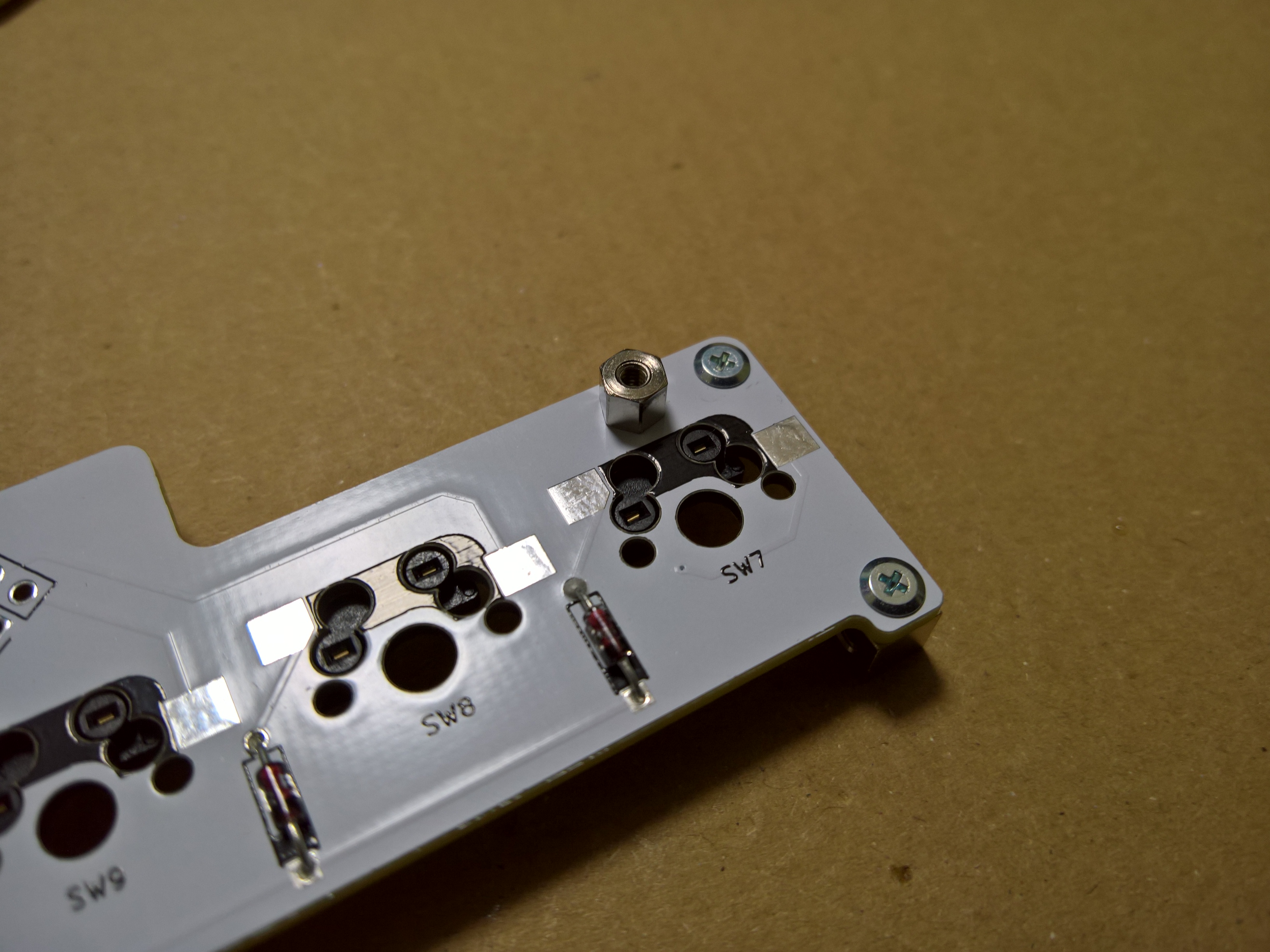

基板1-1の表面、残り1つのネジ穴に3.5mmスペーサー（角柱型）を3mmネジで付けます。
接続用基板1のはんだ付け

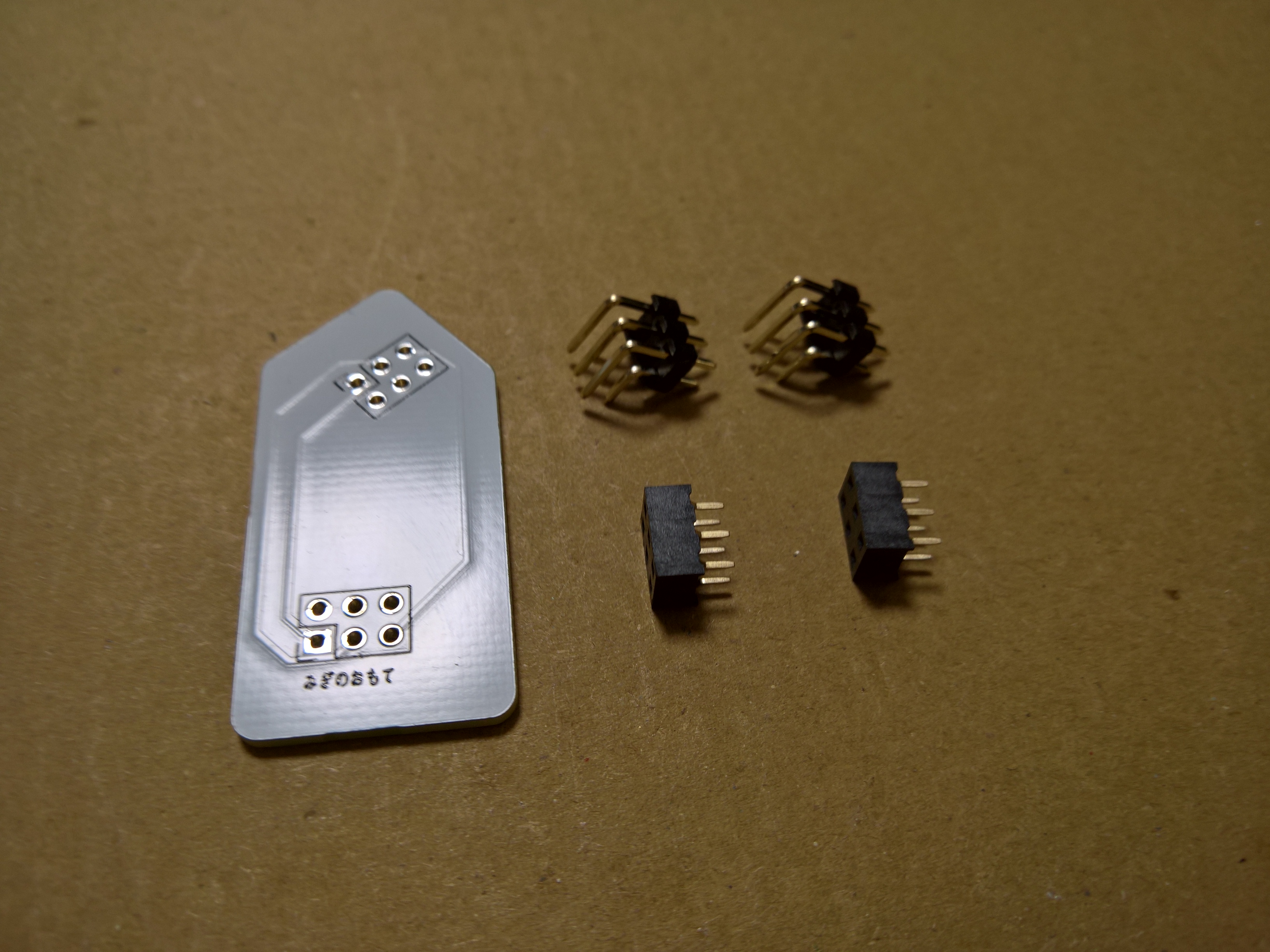

L型ピンヘッダとピンソケットを用います。
L型ピンヘッダとピンソケットを繋げます。

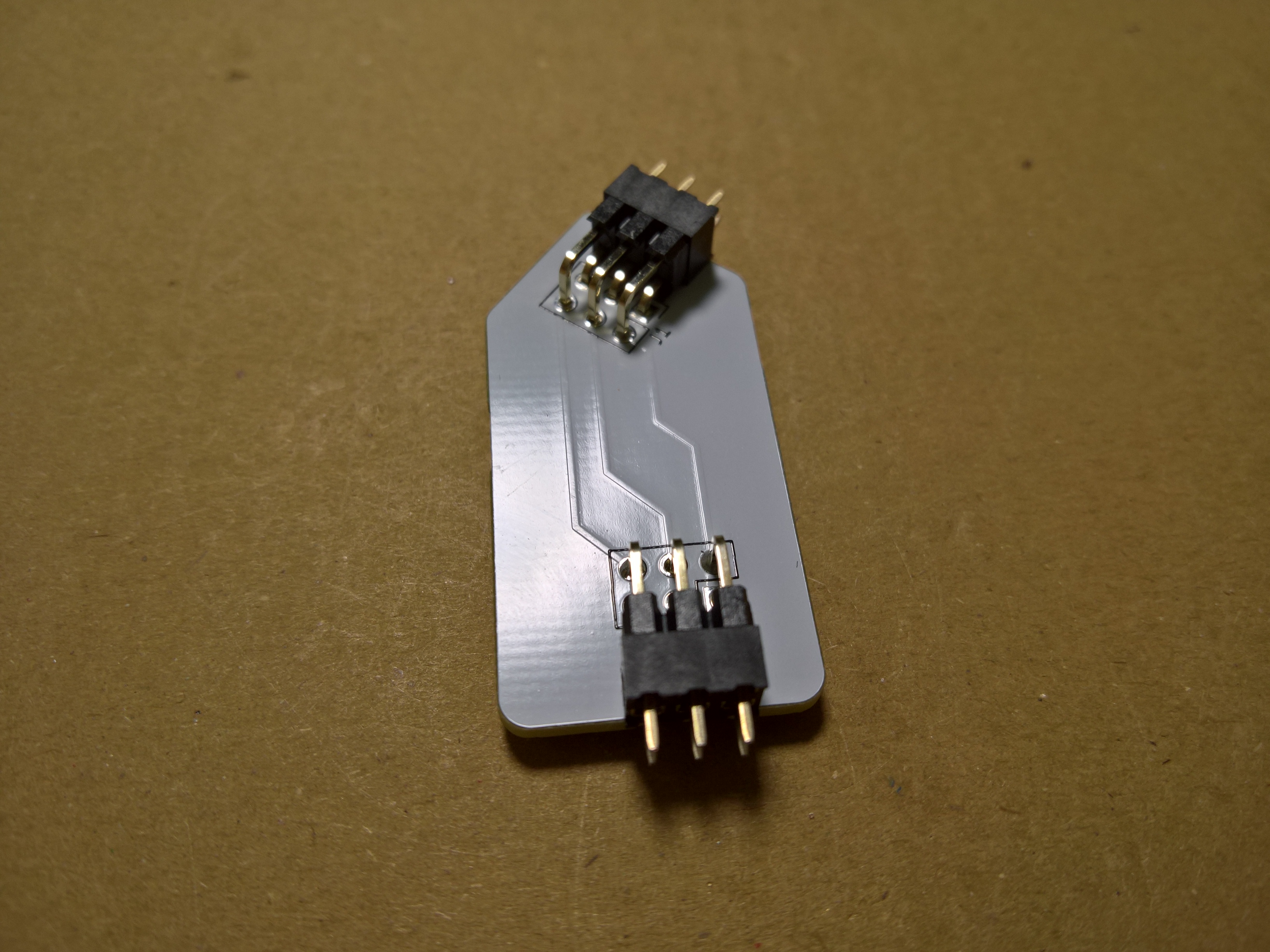

L型ピンヘッダを接続用基板に差し込み、はんだ付けします。このとき、ピンヘッダの向きが傾かないようにご注意ください。
基板の取り付け・はんだ付け

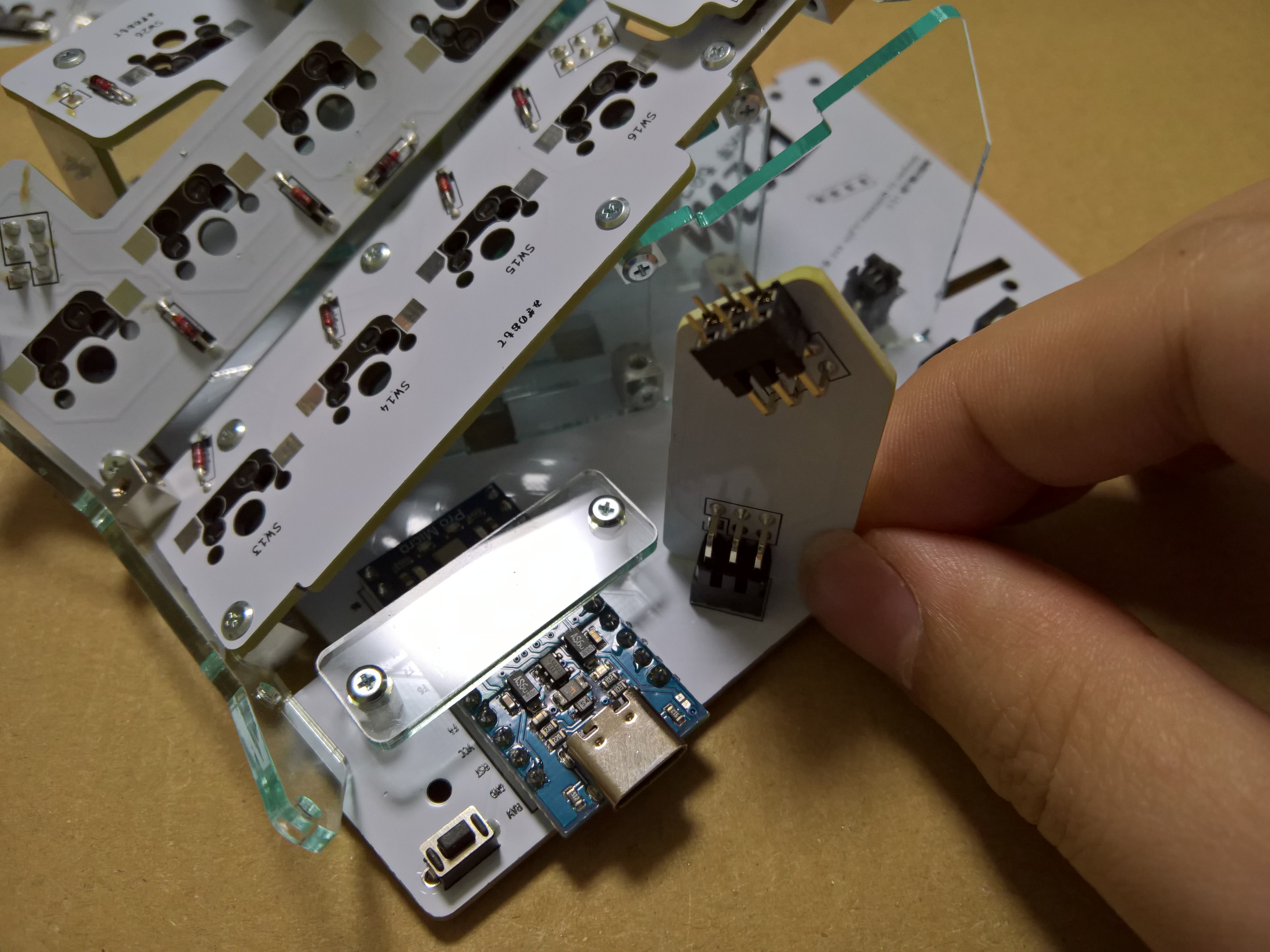

画像のように、メイン基板にピンソケットの先端が刺さるように接続用基板4-2をあてがいます。安定しない場合はマスキングテープで仮止めしてください。
メイン基板とは反対側のピンソケットが刺さるように、基板1-1を置き、アクリル板と垂直取付用スペーサーを4mmネジで止めます。
ピンソケットをはんだ付けします。
基板1-2の接続

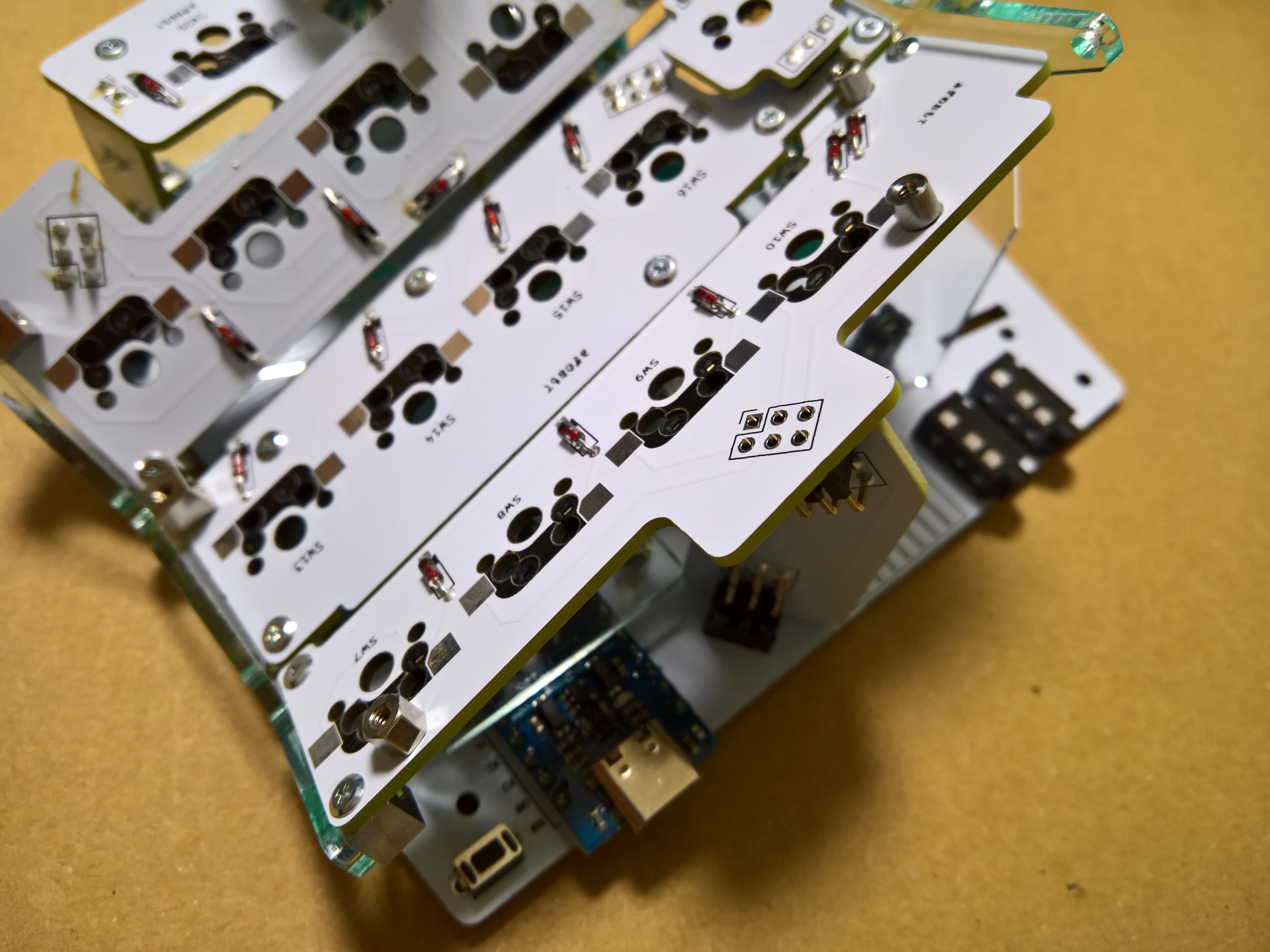

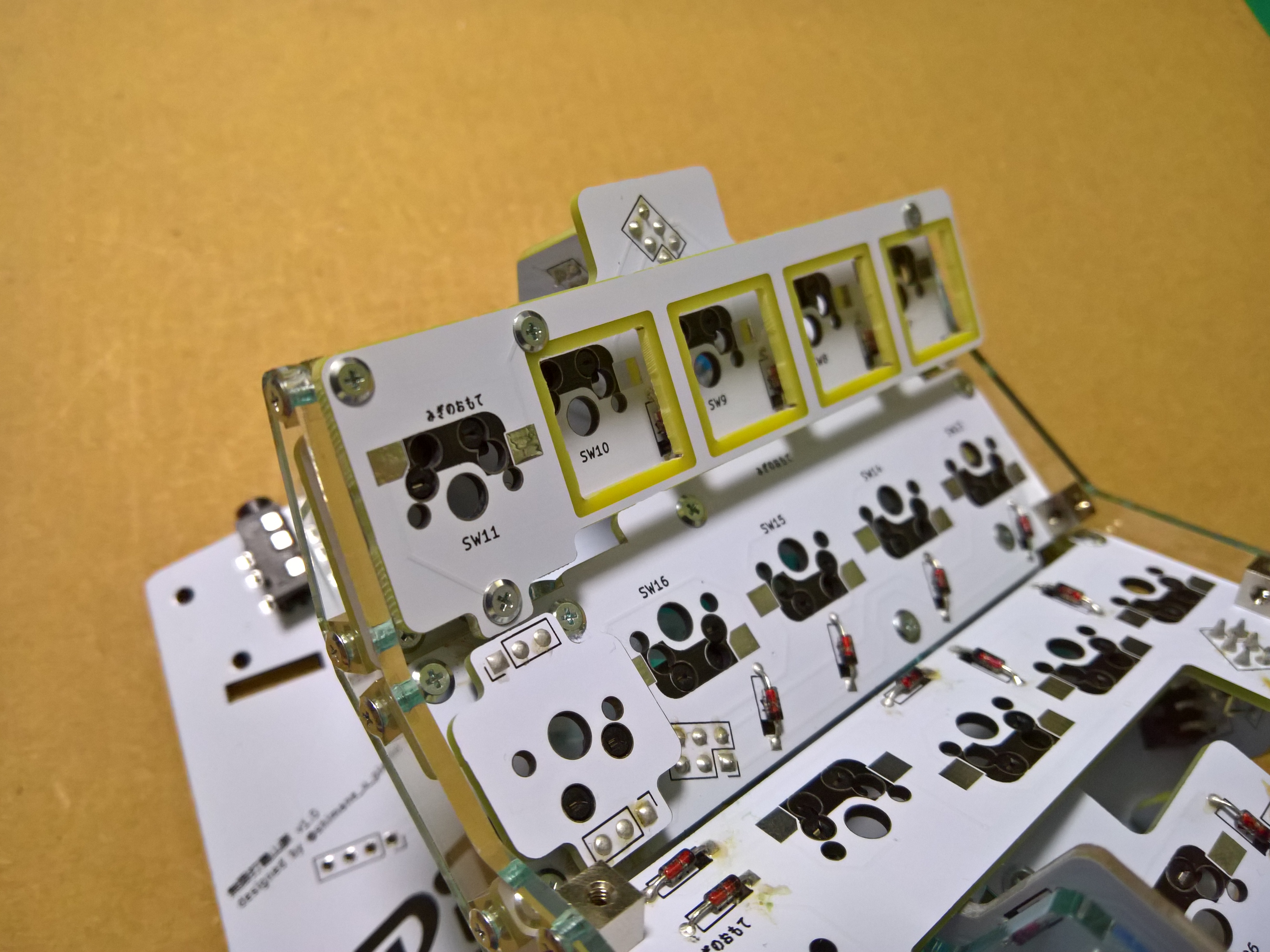

基板1-1に取り付けた3つの3.5mmスペーサーと、基板1-2を3mmネジで止めます。
基板1-2に付けた垂直取付用スペーサーと、アクリル板を4mmネジで止めます。
7合目、踏破!!!!!!!
これにて上段の組み立ては完了です。次は左端の列の組み立てです。
