自作キーボードキット「無限打鍵山脈」のビルドガイド4合目、中段の組み立てです。
目次
使用する部品
キットに含まれるもの
| 品目 | 必要数 |
|---|---|
| 基板2-1（4キー） | 1 |
| 基板2-2（1キー） | 1 |
| 接続用基板2 | 1 |
| ダイオード | 5 |
| ピンヘッダ（高さ2mm 1x3ピン） | 2 |
| L型ピンヘッダ（2x3ピン） | 2 |
| ピンソケット（2x3ピン） | 2 |
キット以外で必要なもの
| 品目 | 必要数 |
|---|---|
| スイッチソケット | 5個 |
基板2-1にはんだ付け
基板の裏表をよくご確認ください。

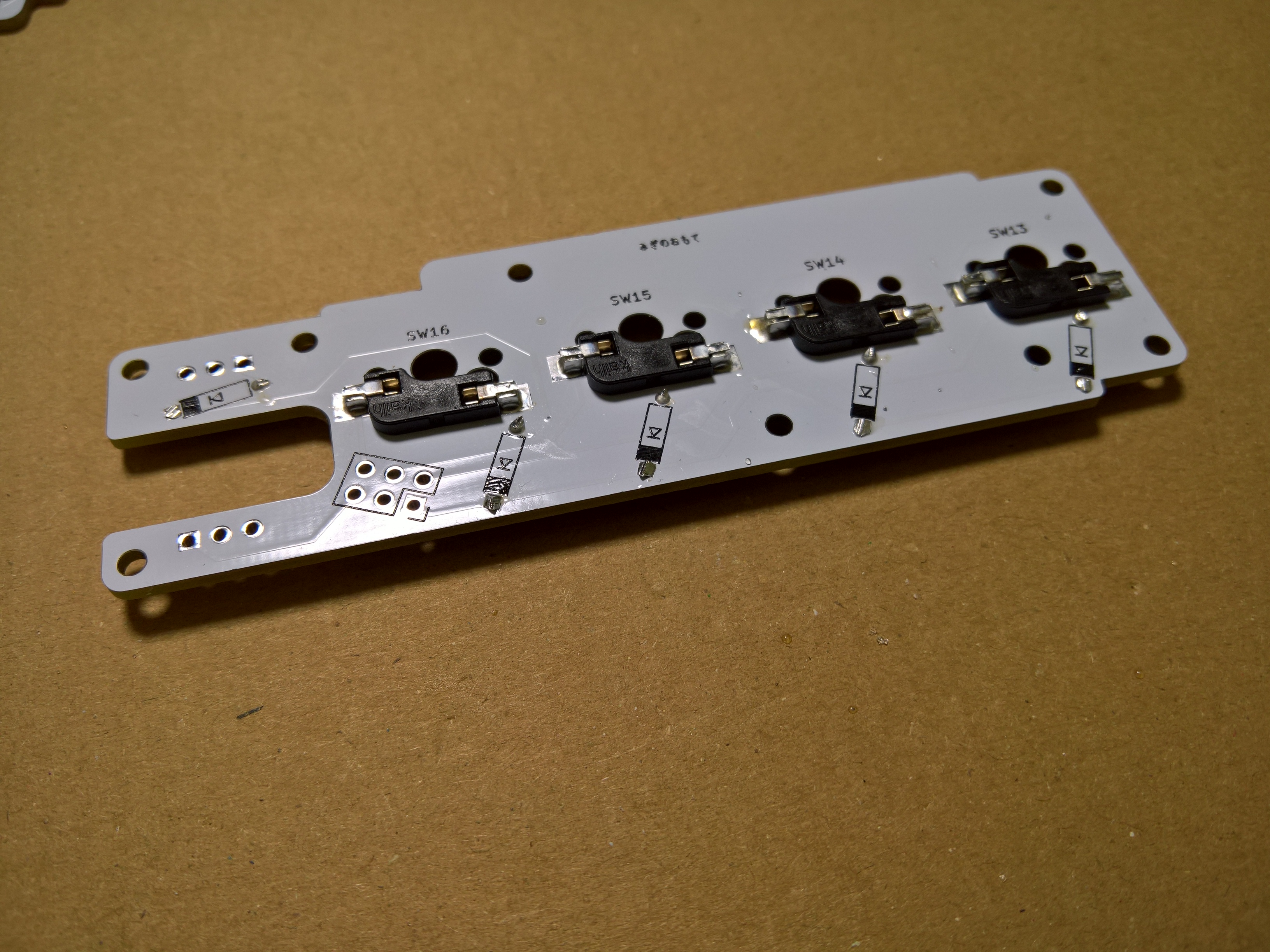

基板2-1の表面にダイオード、裏面にスイッチソケットをはんだ付けします。
基板2-2にはんだ付け

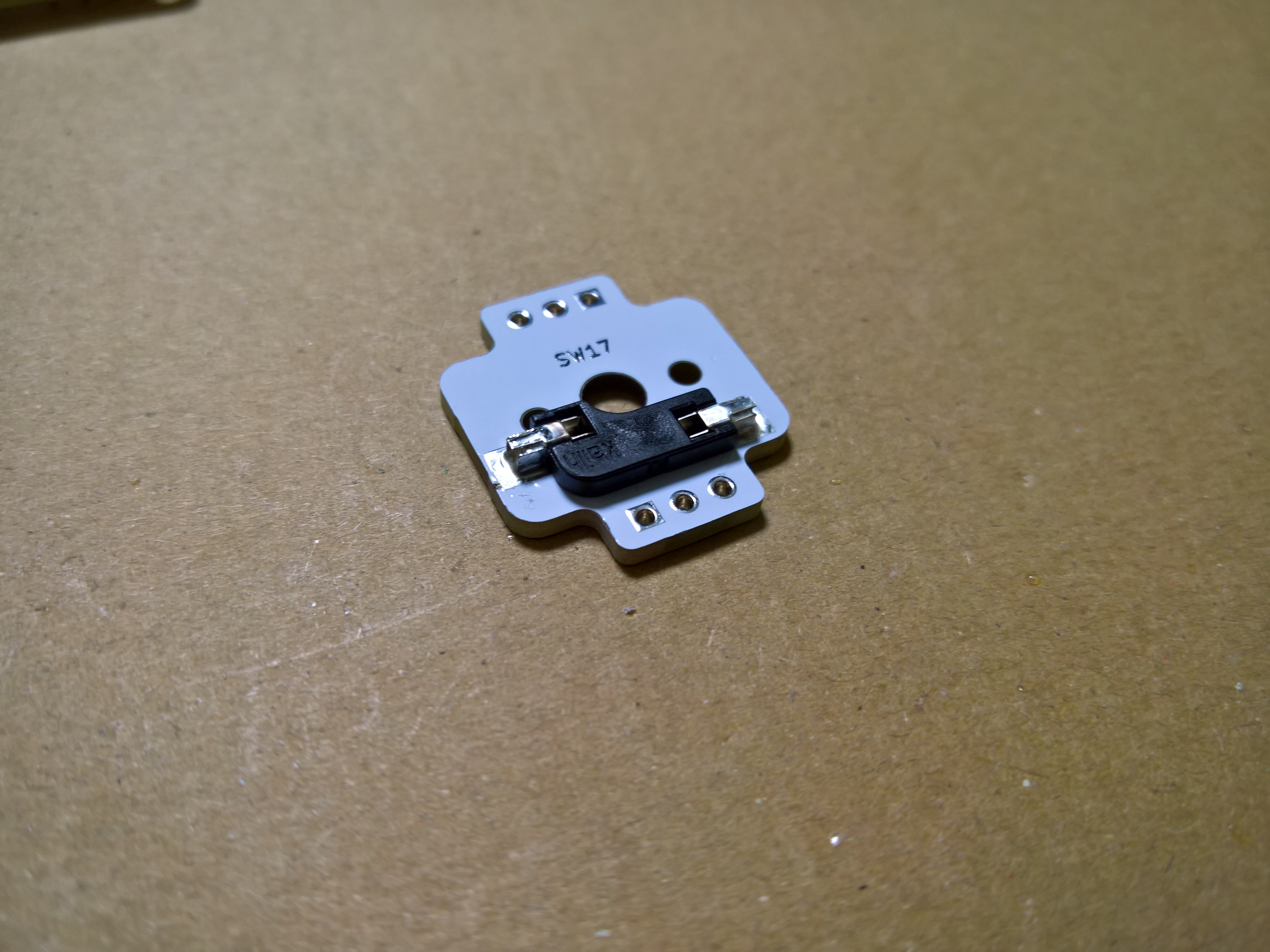

基板2-2にスイッチソケットをはんだ付けします。
2枚の基板の接続

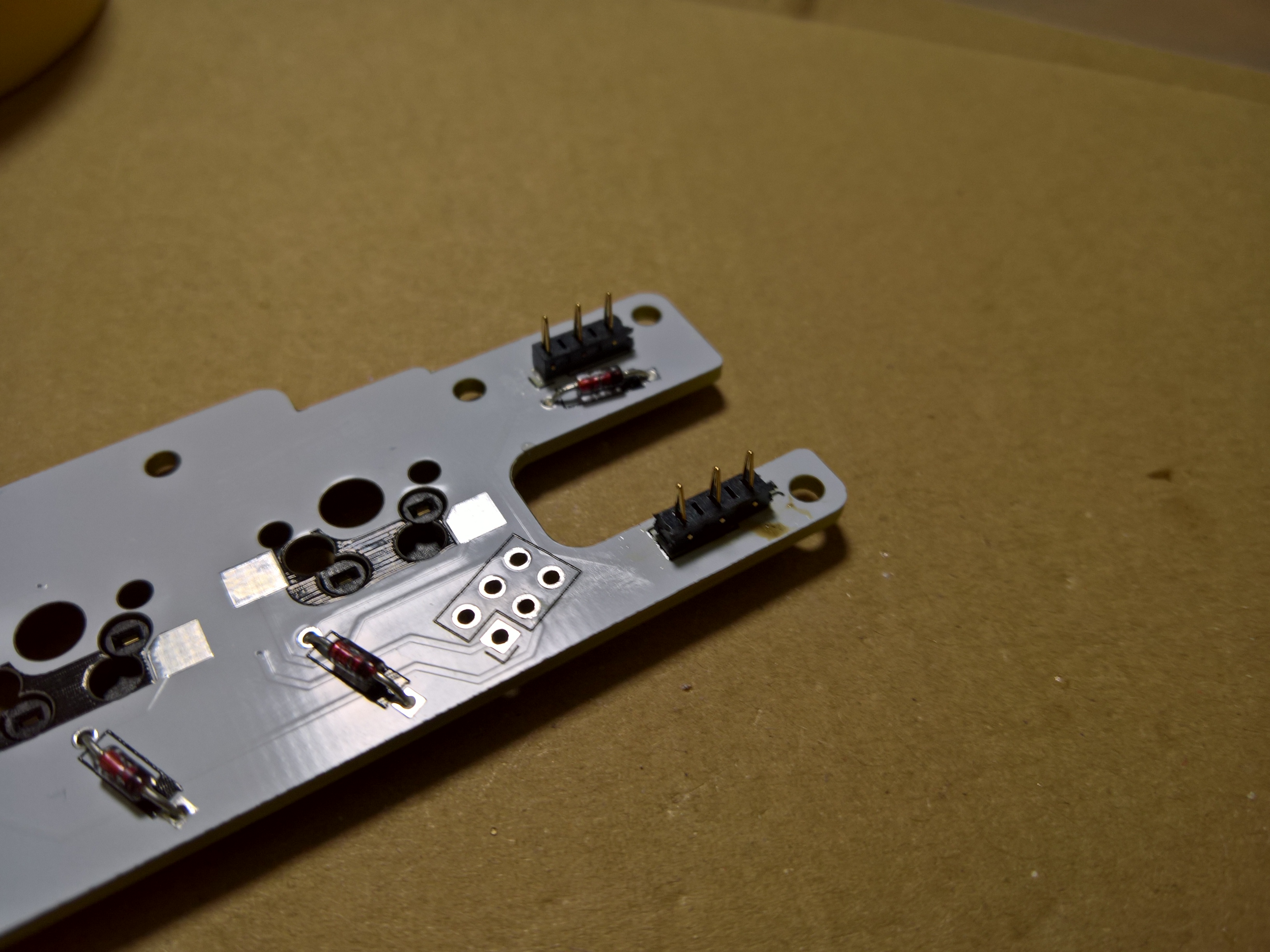

基板2-1表面の2ヶ所にピンヘッダ（高さ2mm 1x3ピン）をはんだ付けします。このとき、ピンヘッダが浮いたり傾いたりしないようご注意ください。
※ 仕入れの都合上、写真ではコンスルーピンで代用していますが、必ずピンヘッダをご使用ください。

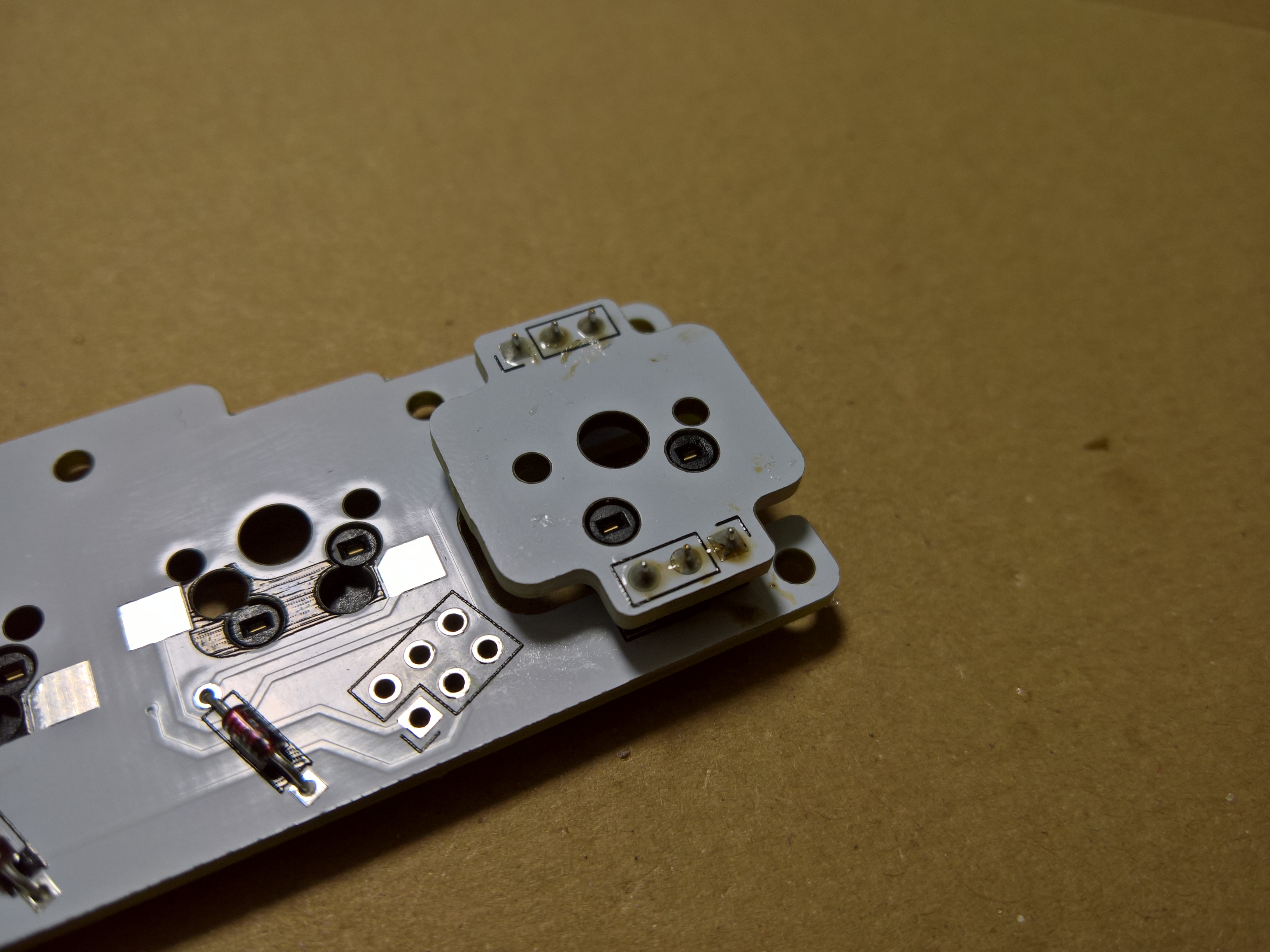

ピンヘッダの足を基板2-2のスルーホールに通して、はんだ付けしてください。はみ出た足は適宜カットしてください。
接続用基板2にはんだ付け

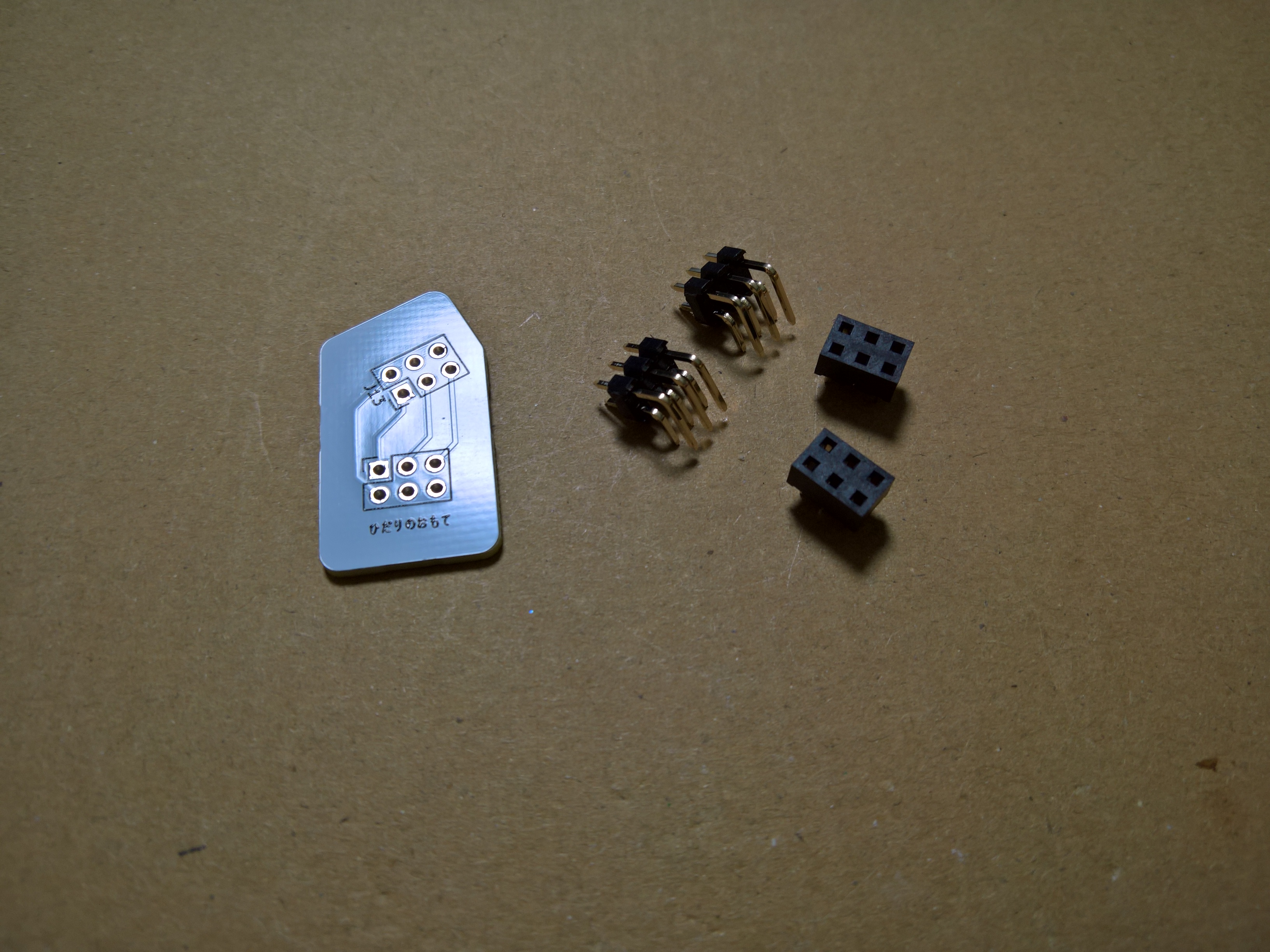

L型ピンヘッダとピンソケットを用います。

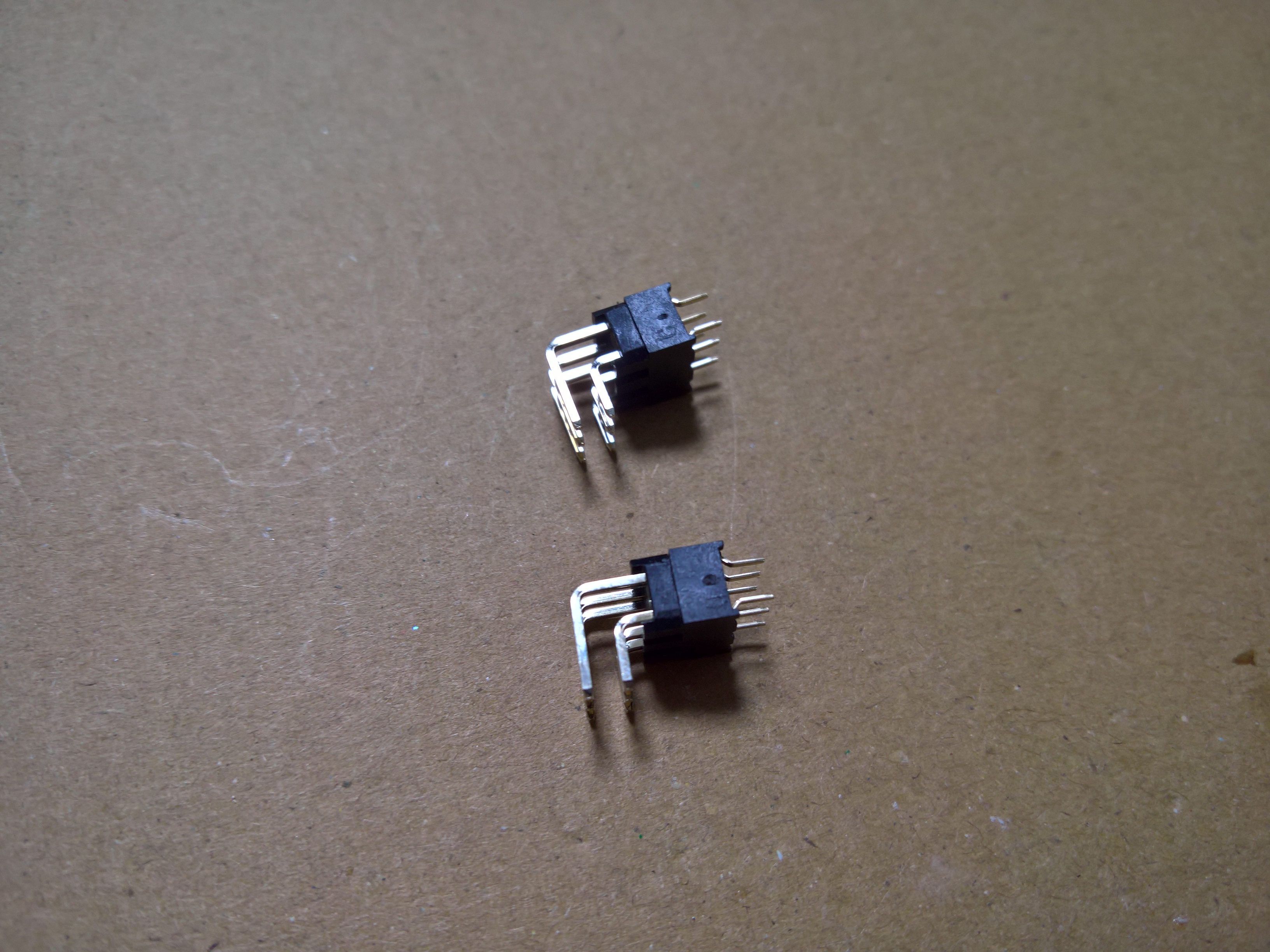

画像のようにL型ピンヘッダとピンソケットを繋げます。

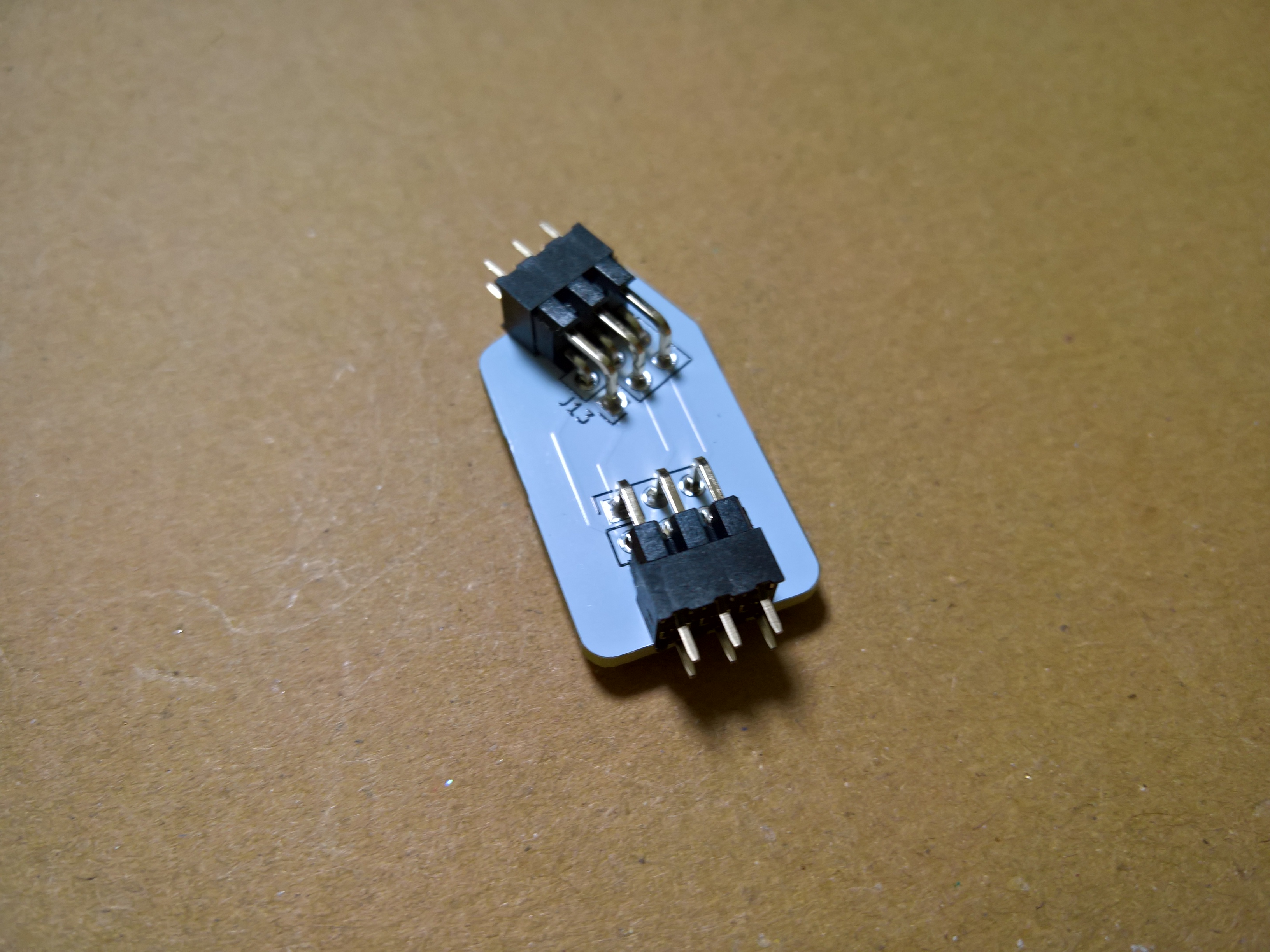

L型ピンヘッダを接続用基板に差し込み、はんだ付けします。このとき、ピンヘッダの向きが傾かないようにご注意ください。
4合目、踏破！！！！
これにて中段の組み立ては完了です。次は支柱の組み立てです。
