自作キーボードキット「無限打鍵山脈」のビルドガイド3合目、親指キーとジョイスティックの組み立てです。
目次
使用する部品
キットに含まれるもの
| 品目 | 必要数 |
|---|---|
| 基板4-1（3キー） | 1 |
| 接続用基板4-1（10ピン） | 1 |
| ダイオード | 4 |
| 3mmネジ | 7個 |
| 4mmネジ | 1個 |
| 5mmネジ | 3個 |
| L型ピンヘッダ（2x5ピン） | 2 |
| ピンソケット（2x5ピン） | 2 |
| スイッチプレート4 | 1 |
| リング型プレート | 1 |
| 3mmスペーサー | 4 |
| アナログジョイスティック | 1 |
キット以外で必要なもの
| 品目 | 必要数 |
|---|---|
| スイッチソケット | 3個 |
基板4-1にはんだ付け
基板4-1にダイオード、スイッチソケット、ジョイスティックをはんだ付けします。
基板の裏表をよくご確認ください。

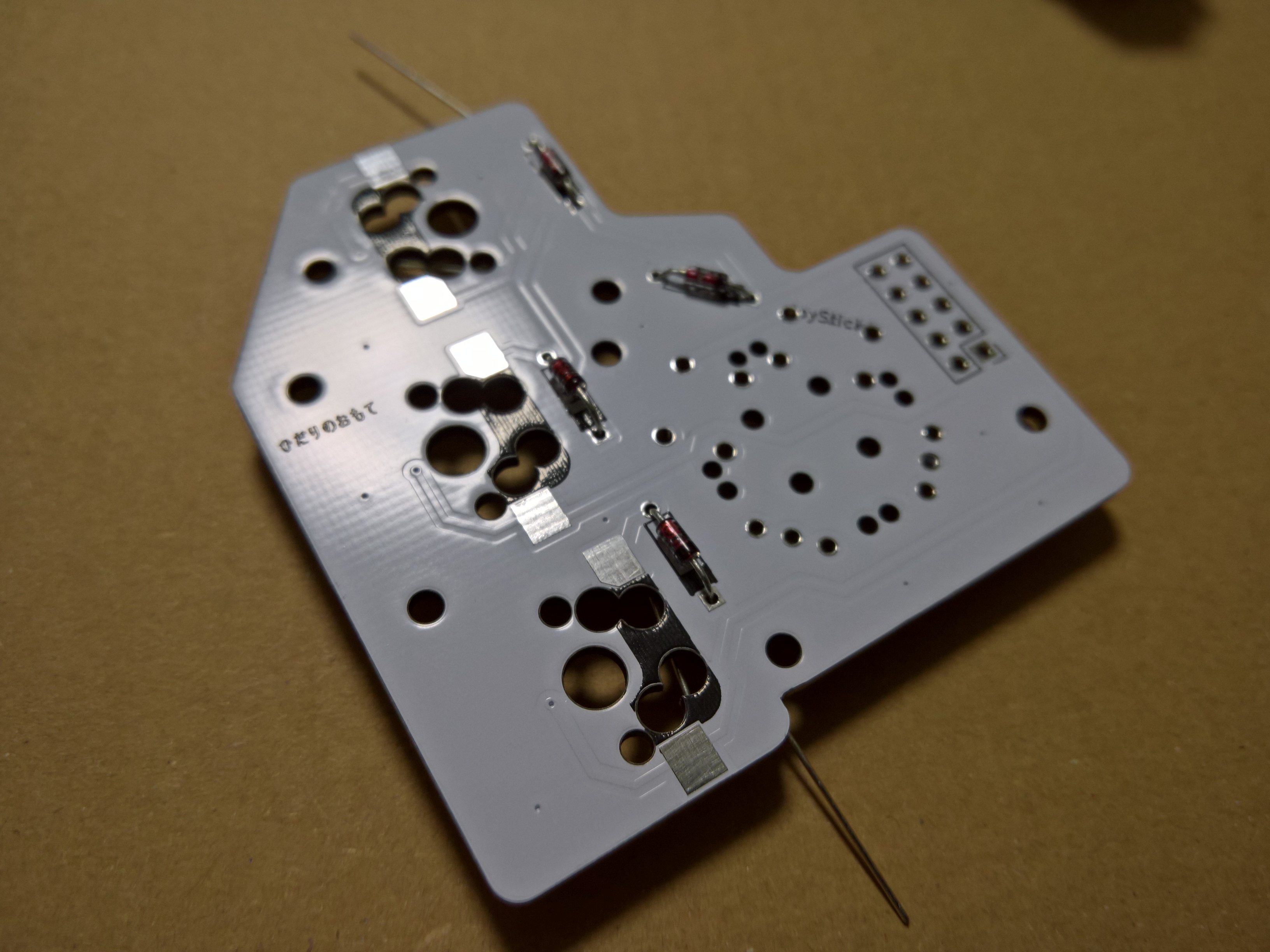

基板の表面からダイオードを差し込み、裏面にてダイオードにはんだ付けします。

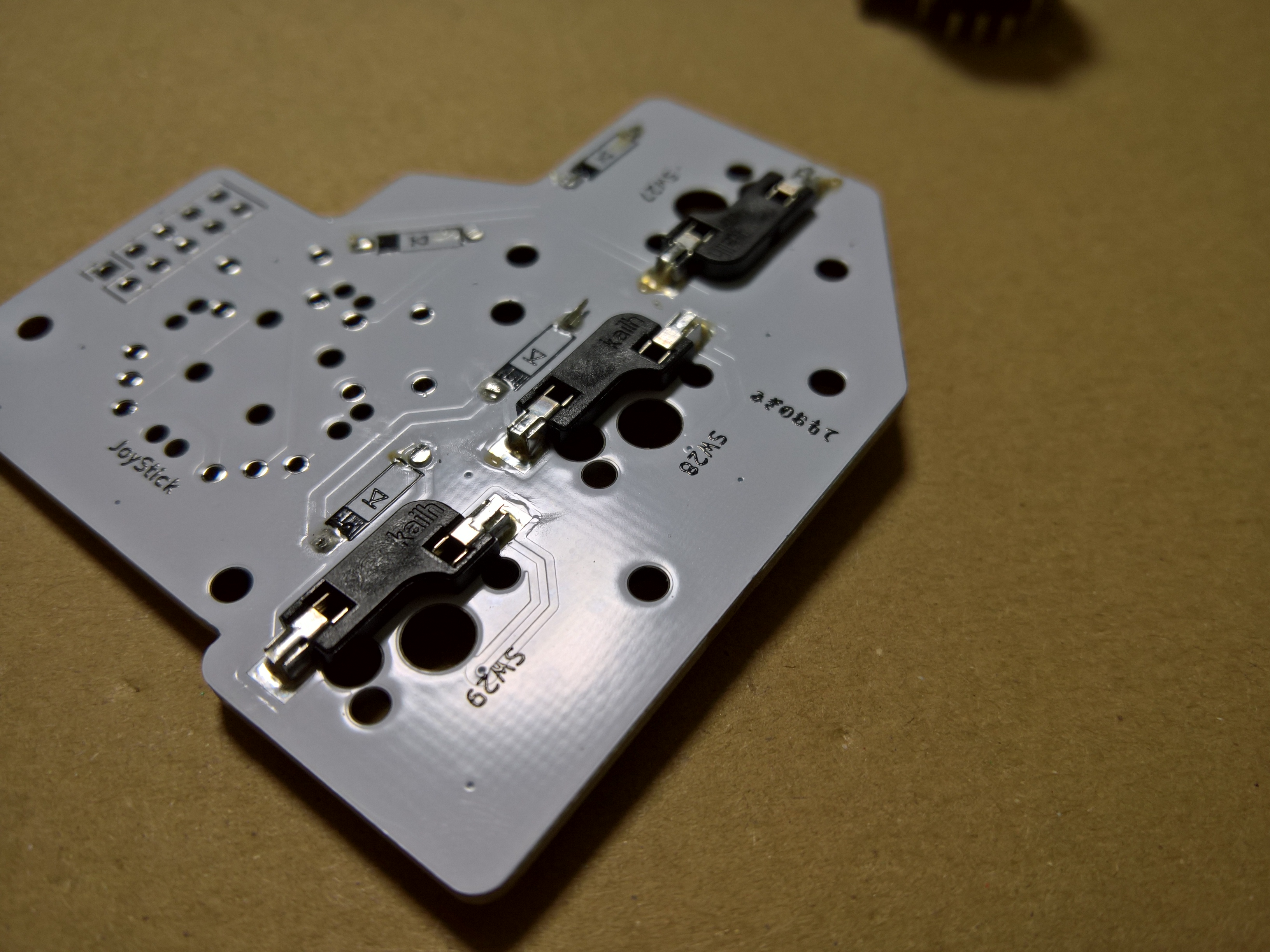

基板の裏面にスイッチソケットをはんだ付けします。

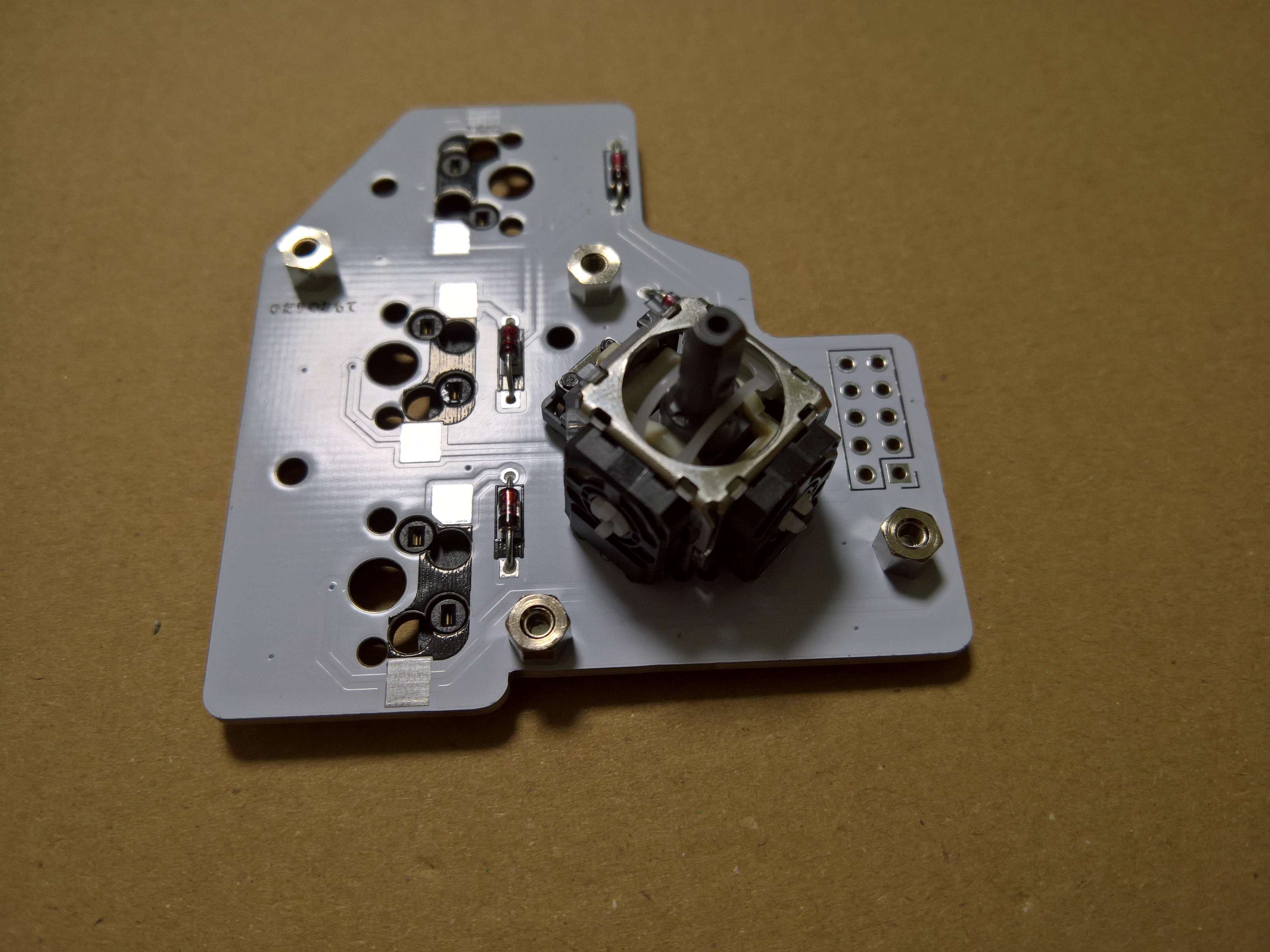

基板の表面にアナログジョイスティックを取り付けます。

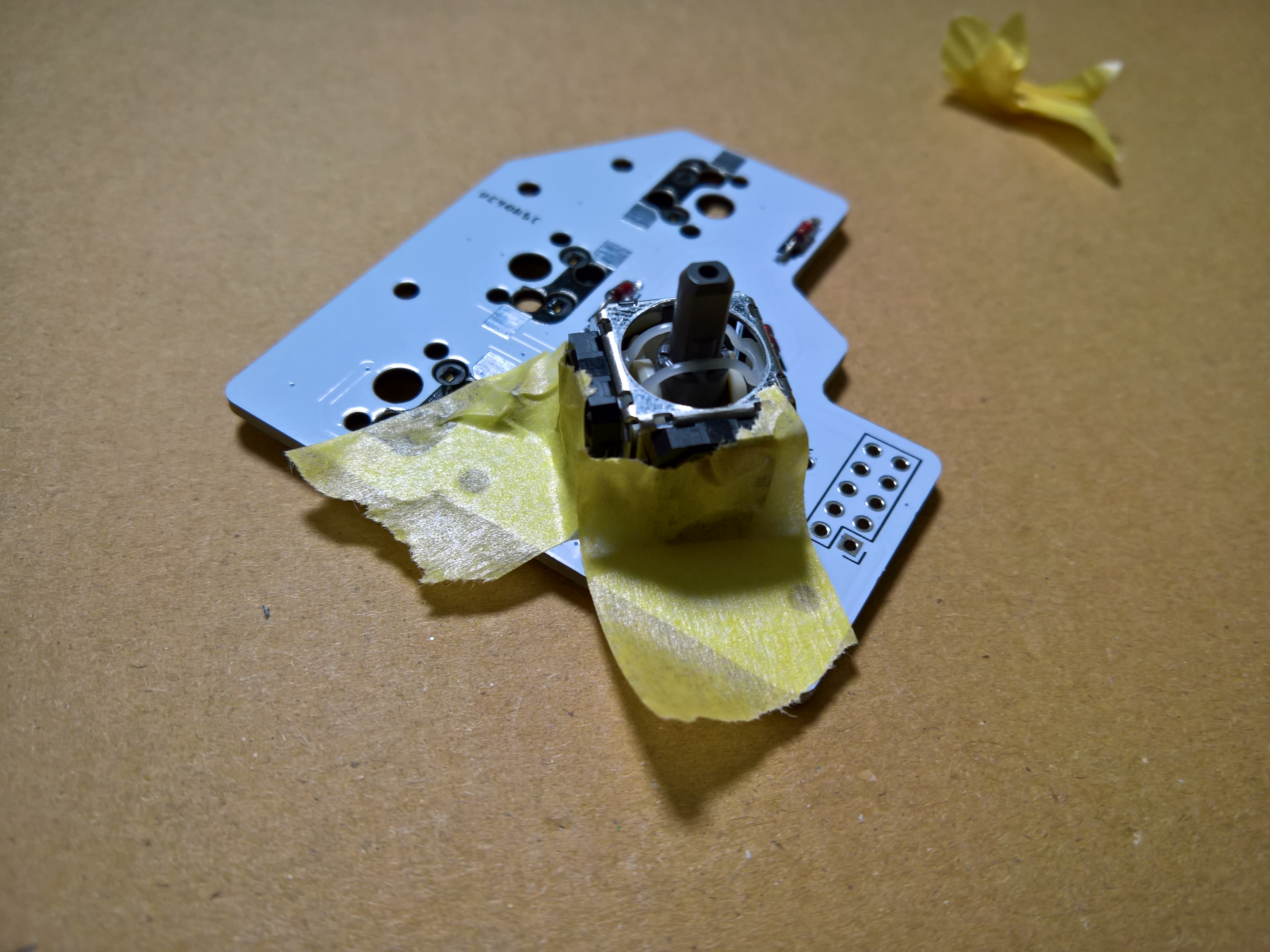

安定しない場合はマスキングテープで仮止めしてください。基板を裏返してはんだ付けします。
基板4-1にスペーサーを付ける

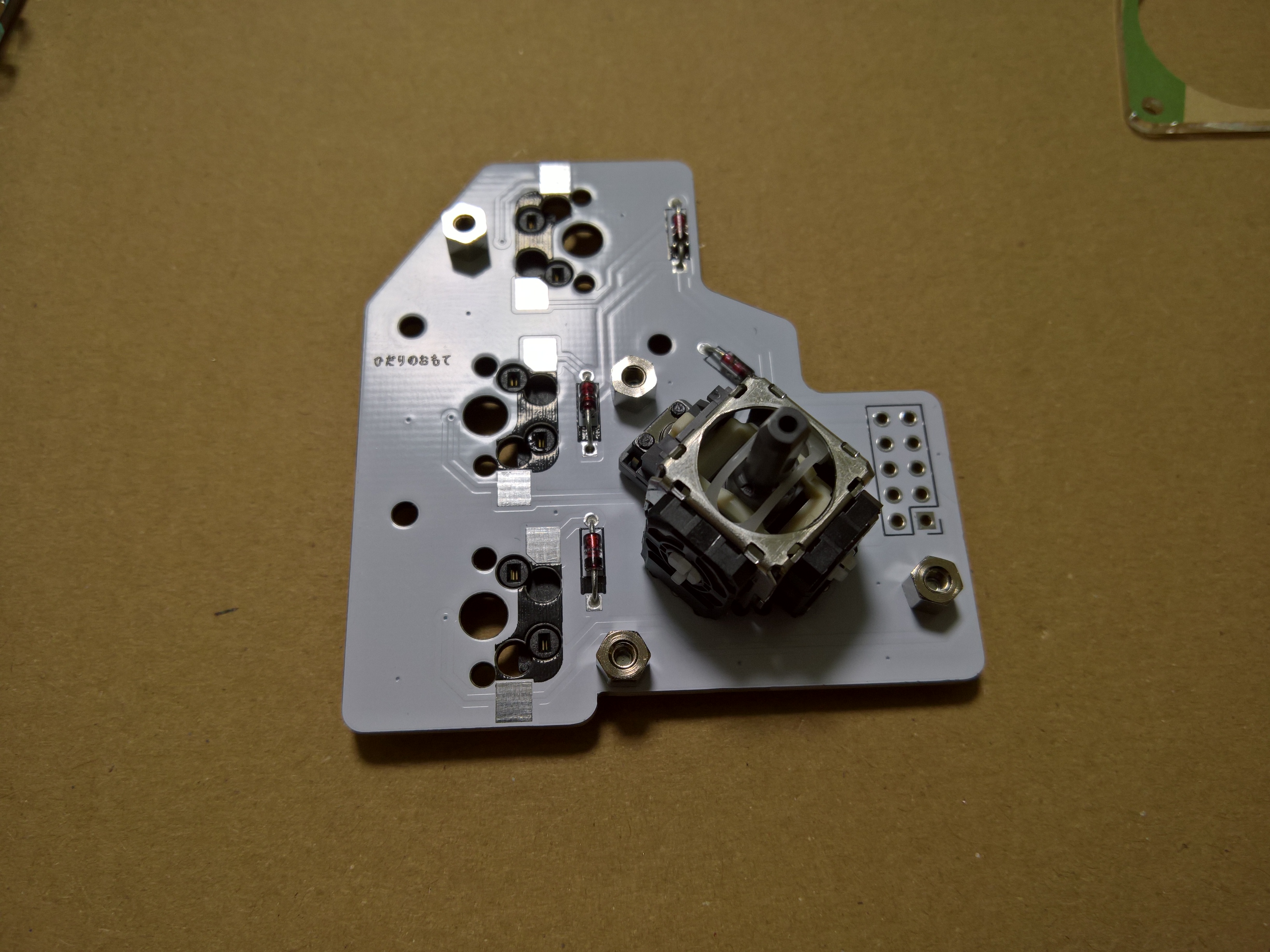

基板の表面、画像で示した4ヶ所に3mmスペーサーを3mmネジで取り付けます。
接続用基板4-1にはんだ付け

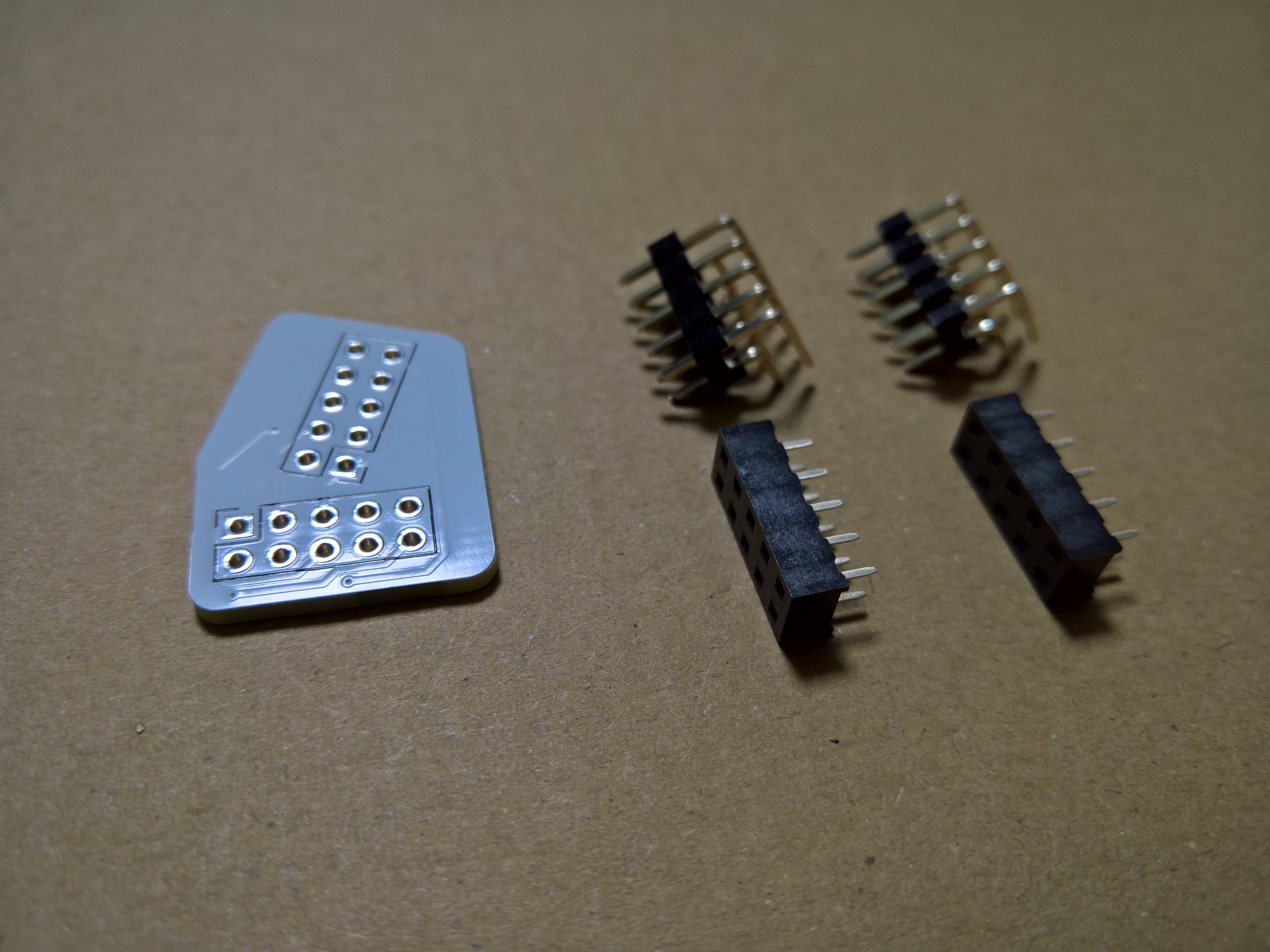

L型ピンヘッダとピンソケットを用います。

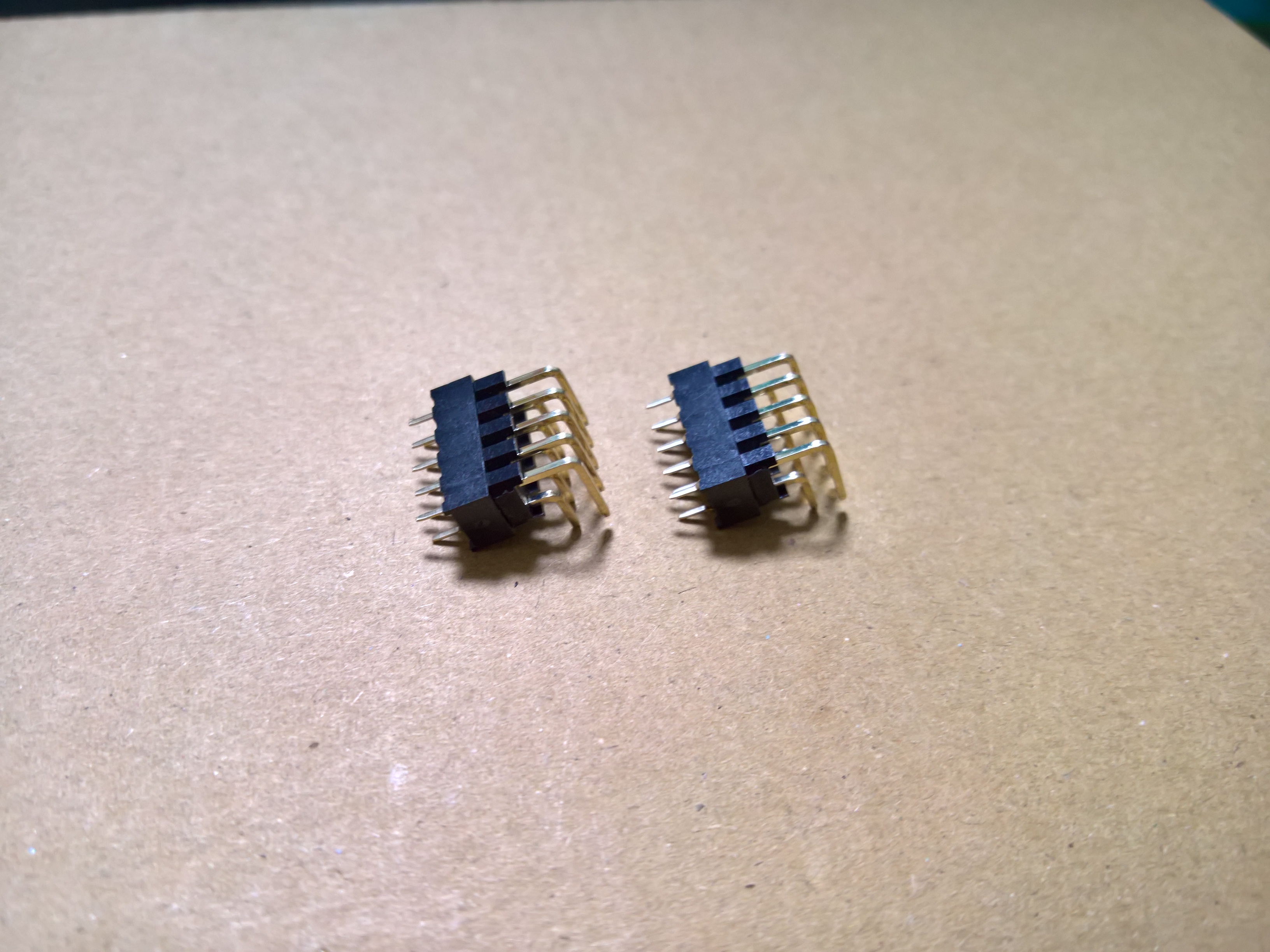

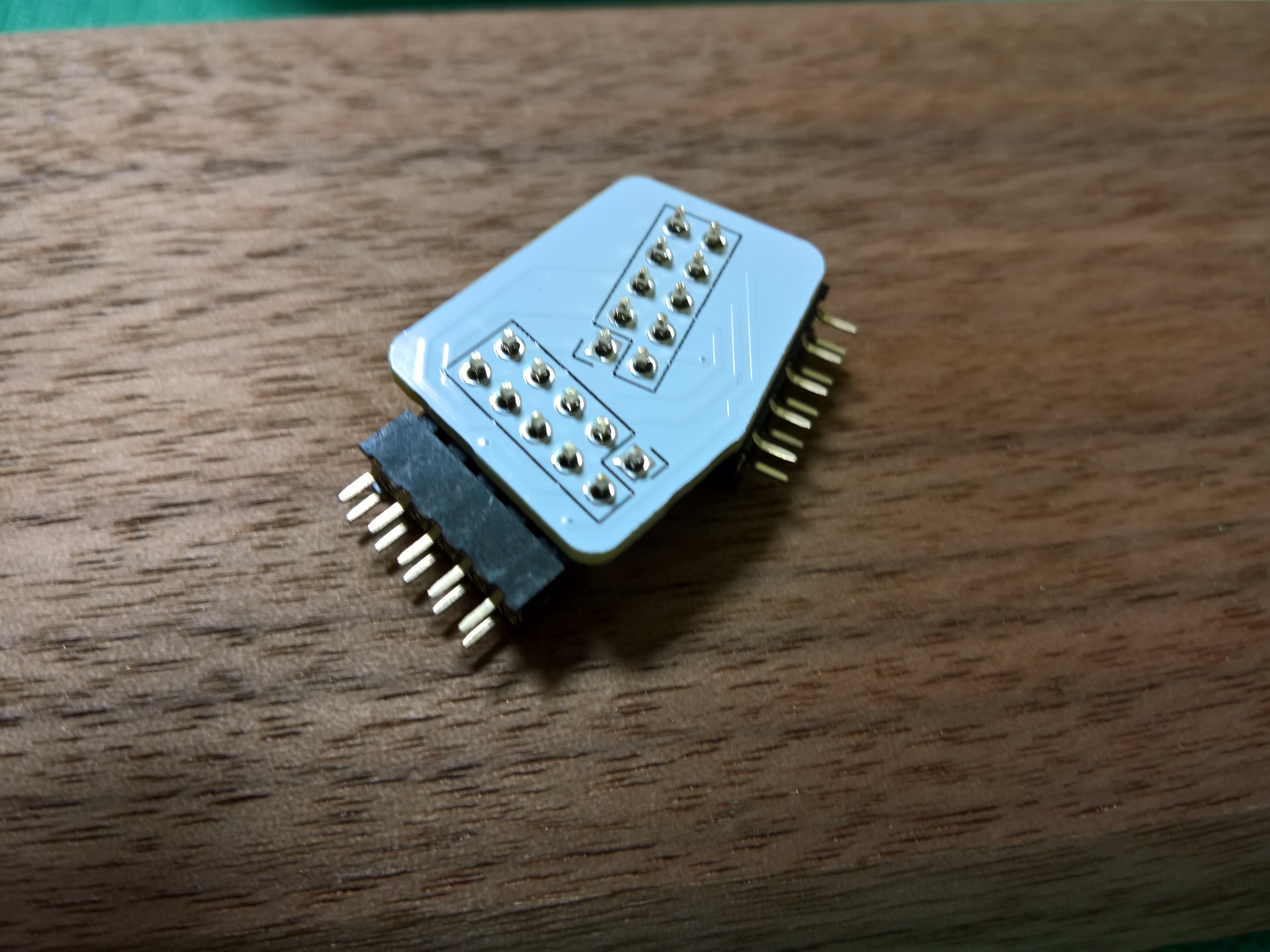

画像のようにL型ピンヘッダとピンソケットを繋げます。
L型ピンヘッダを接続用基板に差し込み、はんだ付けします。このとき、ピンヘッダの向きが傾かないようにご注意ください。

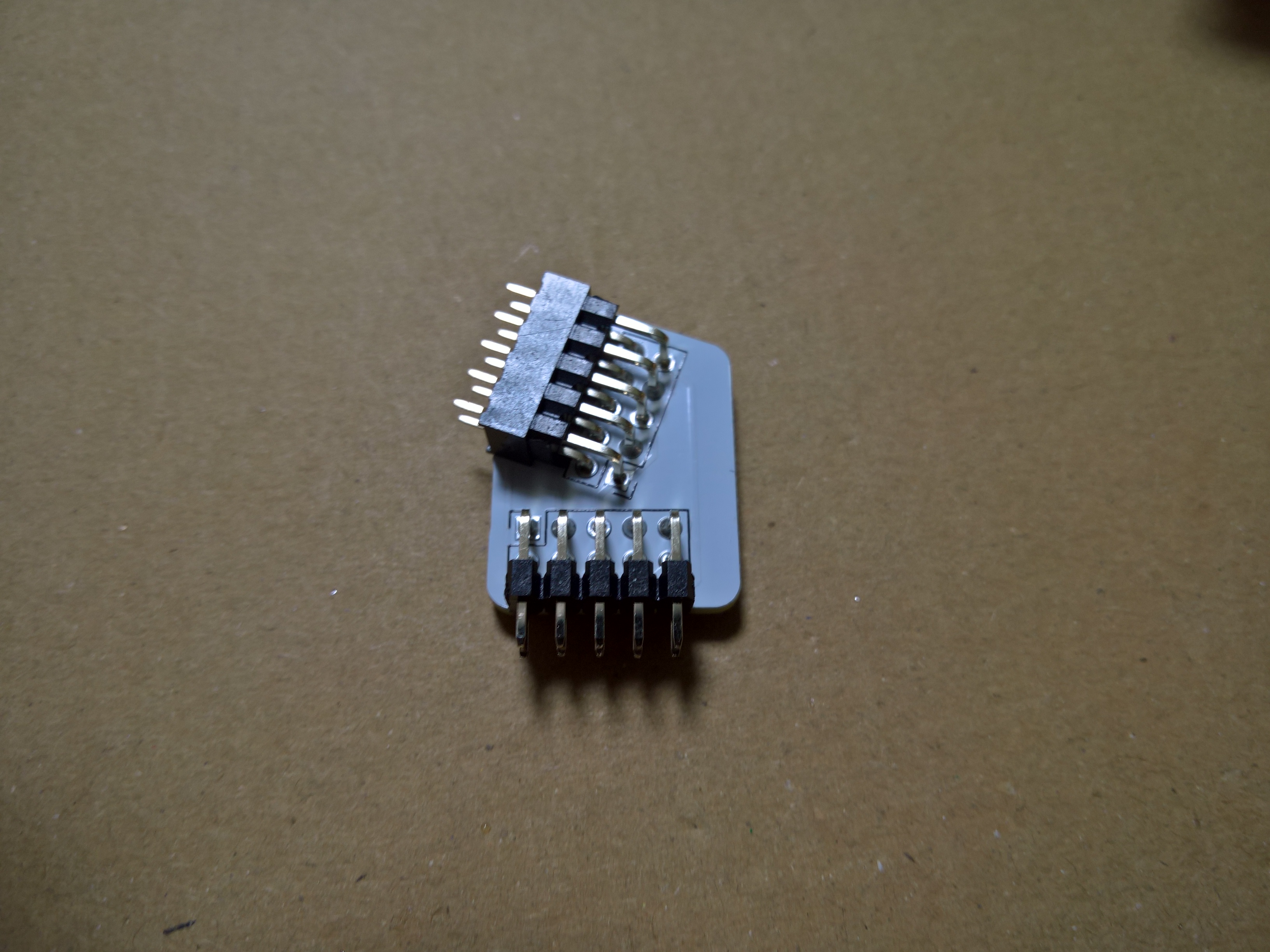

底辺側のピンソケットは、はんだ付けのときの位置合わせに使うだけで、使用しないので外します。 斜辺側のピンソケットは、必要なので付けたままにしてください。
基板4-1の取り付け

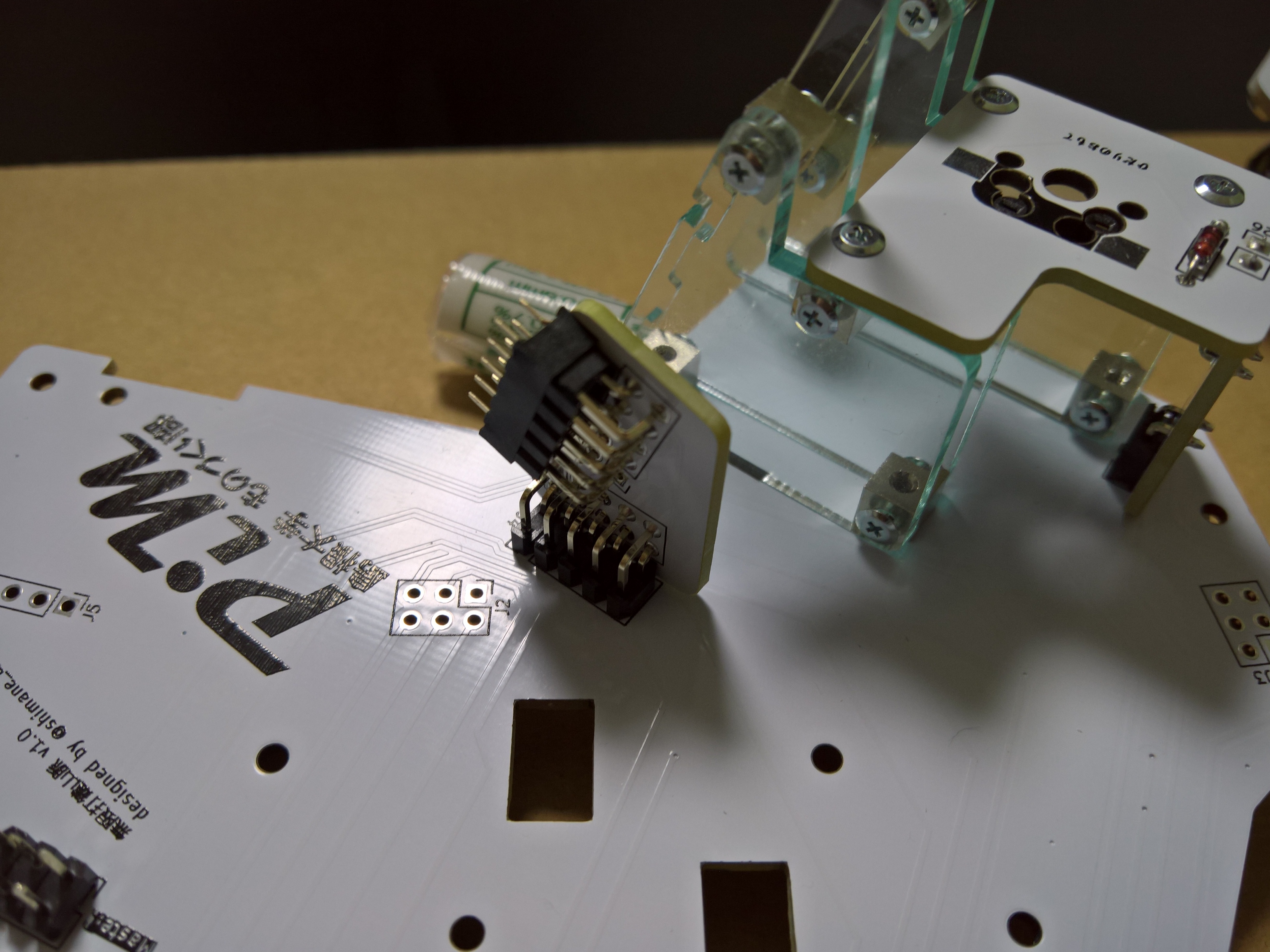

画像のように、メイン基板にL型ピンヘッダの先端が刺さるように接続用基板4-1をあてがいます。安定しない場合はマスキングテープで仮止めしてください。

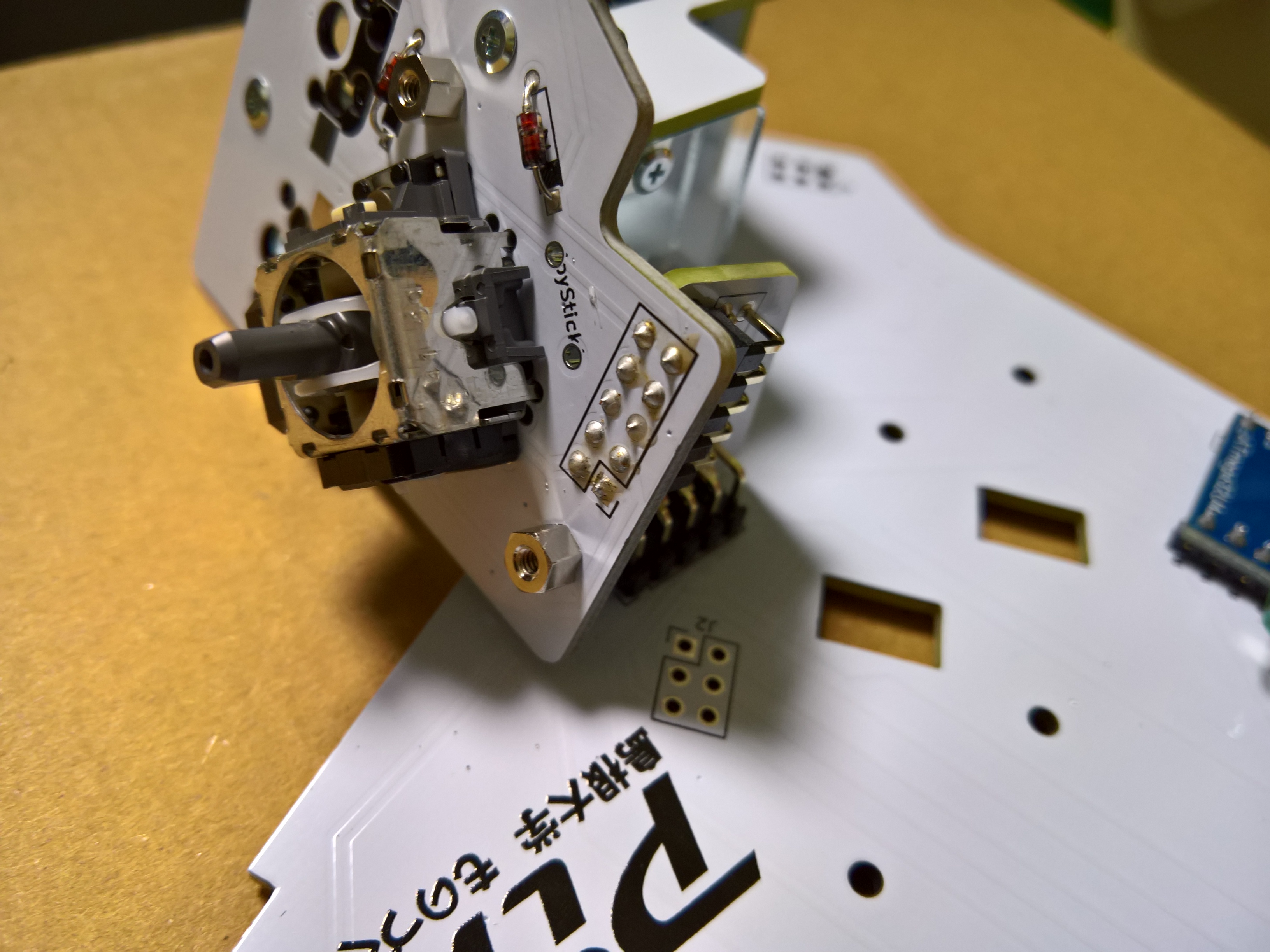

ピンソケットが刺さるように基板4-1を置き、3mmネジでフレームに止めます。
L型ピンヘッダ、ピンソケットをはんだ付けします。
スイッチプレート等の取り付け

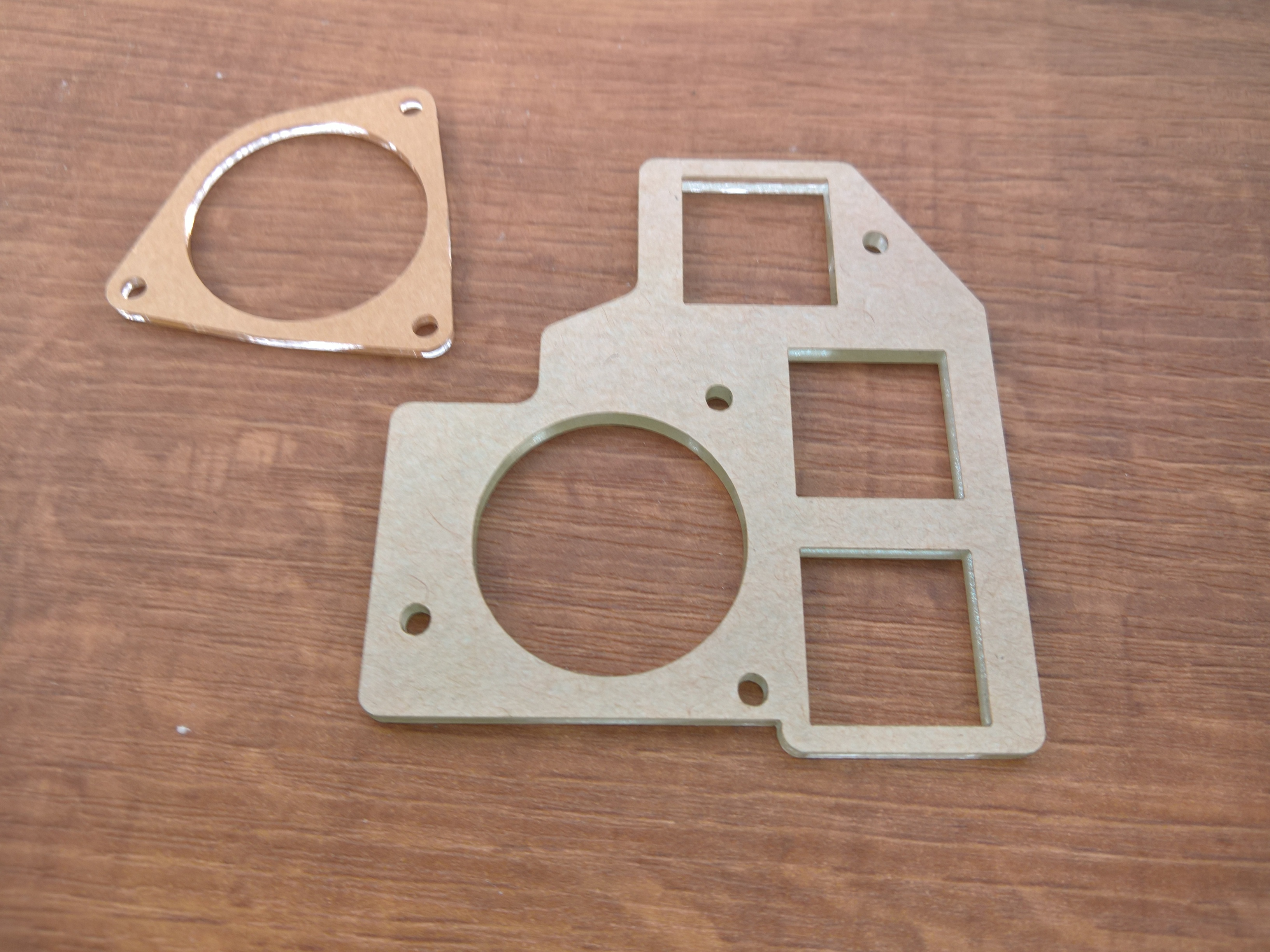

2枚のプレートを取り付けます。

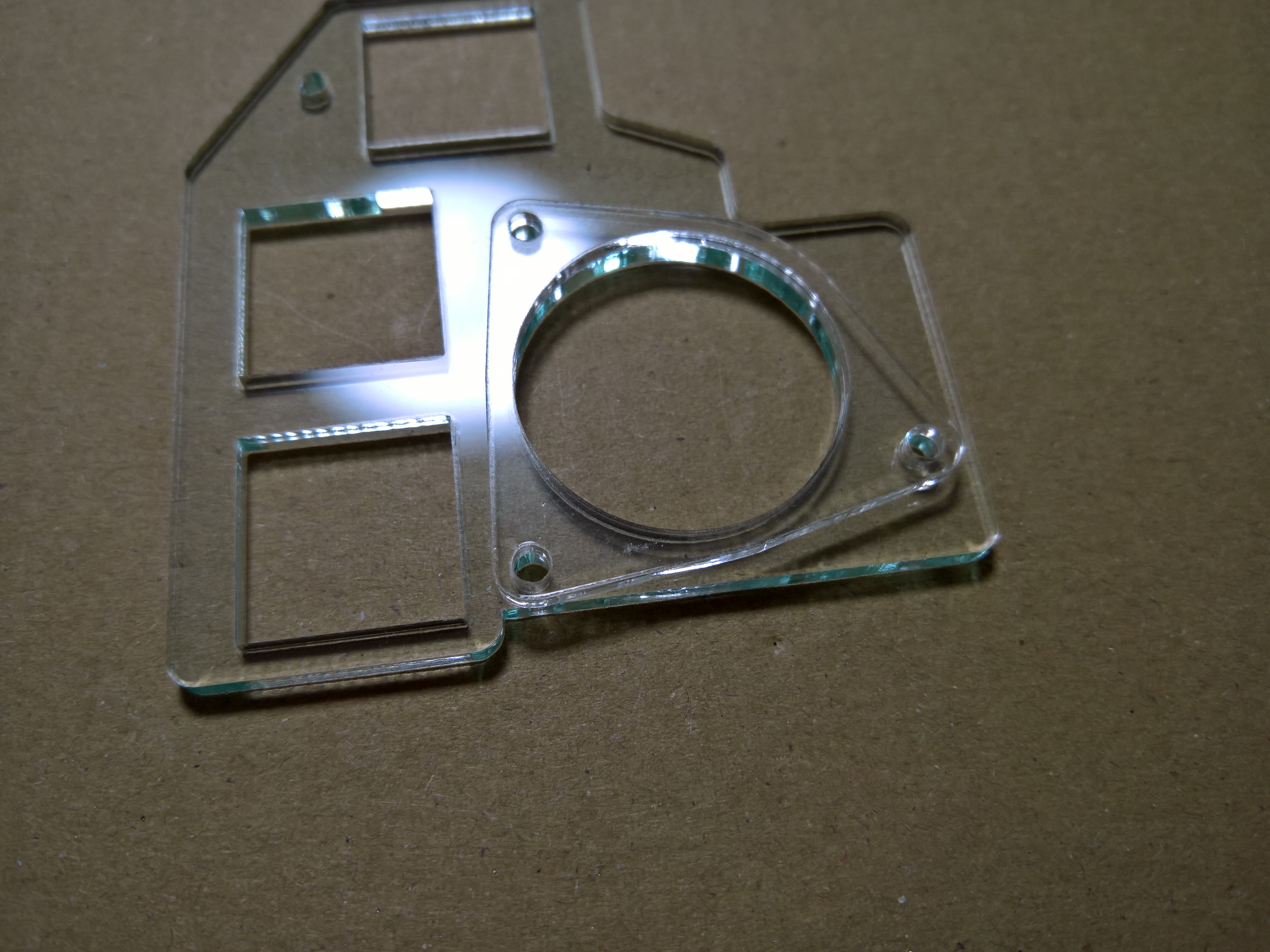

3ヶ所のネジ穴が重なるように2枚のプレートを重ねます。

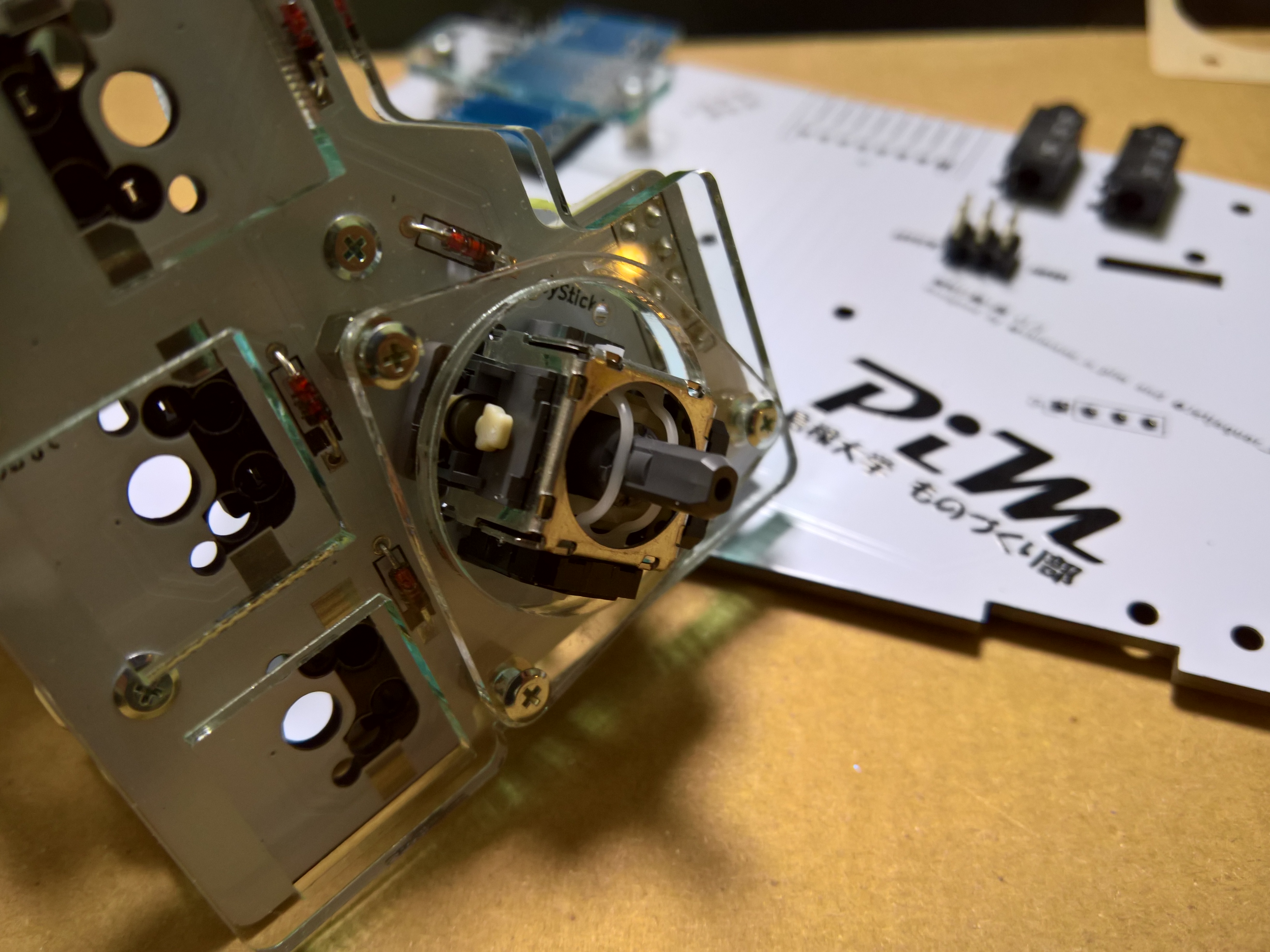

先の工程で基板にネジ止めしたスペーサーにプレートをネジ止めします。
プレートが2枚重なった3ヶ所は5mmネジで止めます。

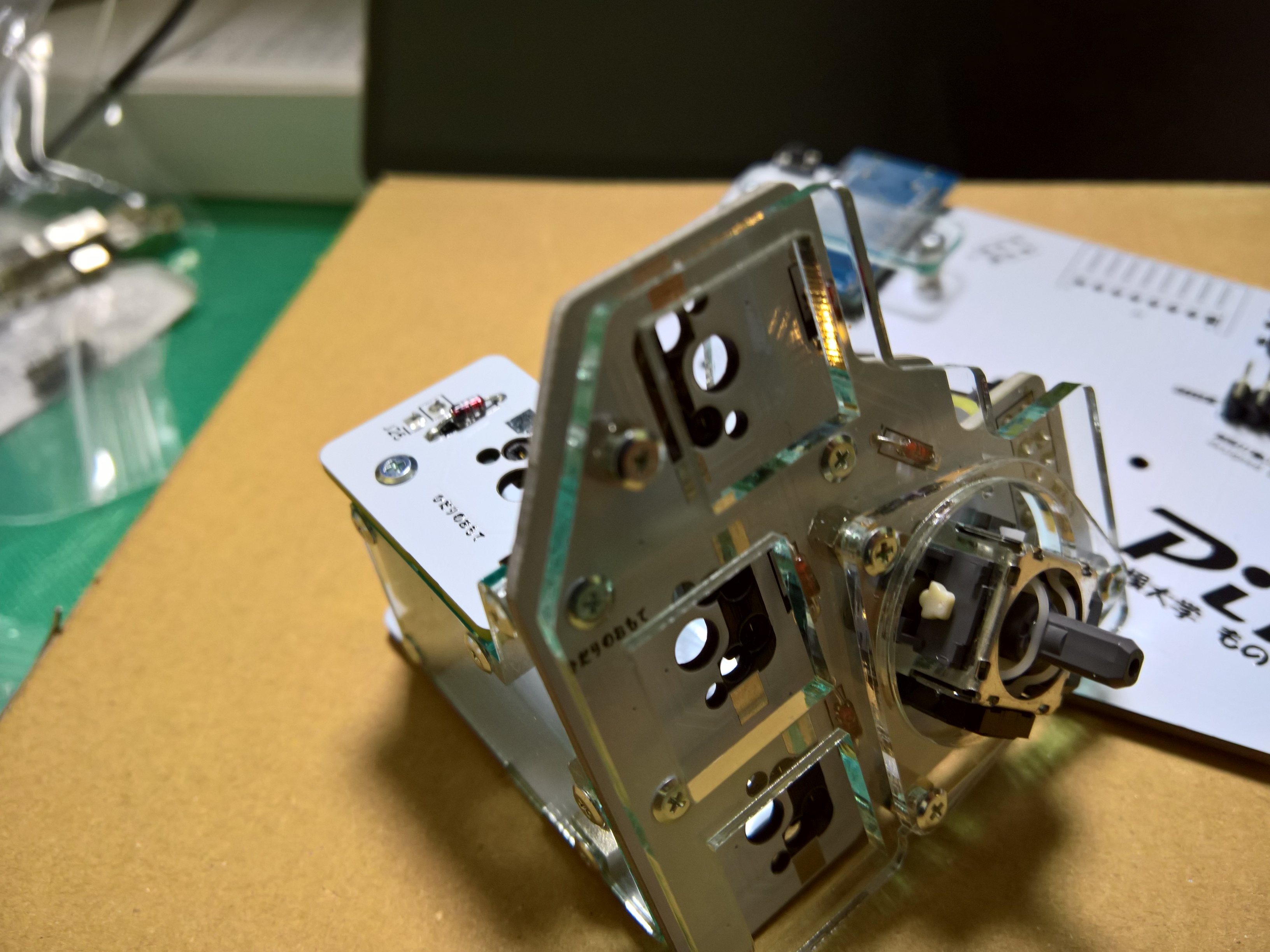

重なっていない1ヶ所は4mmネジで止めます。
3合目、踏破！！！
これにて親指キーとジョイスティックの組み立ては完了です。次は中段の組み立てです。
