自作キーボードキット「無限打鍵山脈」のビルドガイド10合目、底板・キースイッチ・キーキャップの取り付けです。
目次
- 使用する部品
- 底板の取り付け
- 中段のキースイッチの取り付け
- 下段のキースイッチの取り付け
- 残りのキースイッチの取り付け
- キーキャップの取り付け
- 交換用サムスティックの取り付け
- 登頂!!!!!!!!!!
使用する部品
キットに含まれるもの
| 品目 | 必要数 |
|---|---|
| 底面アクリル板 | 1 |
| 5mmネジ | 4 |
| ナット | 4 |
| ゴム足 | 適量 |
| スイッチプレート2 | 1 |
| スイッチプレート3 | 1 |
キット以外で必要なもの
| 品目 | 必要数 |
|---|---|
| キースイッチ | 22 |
| キーキャップ | 22 |
底板の取り付け

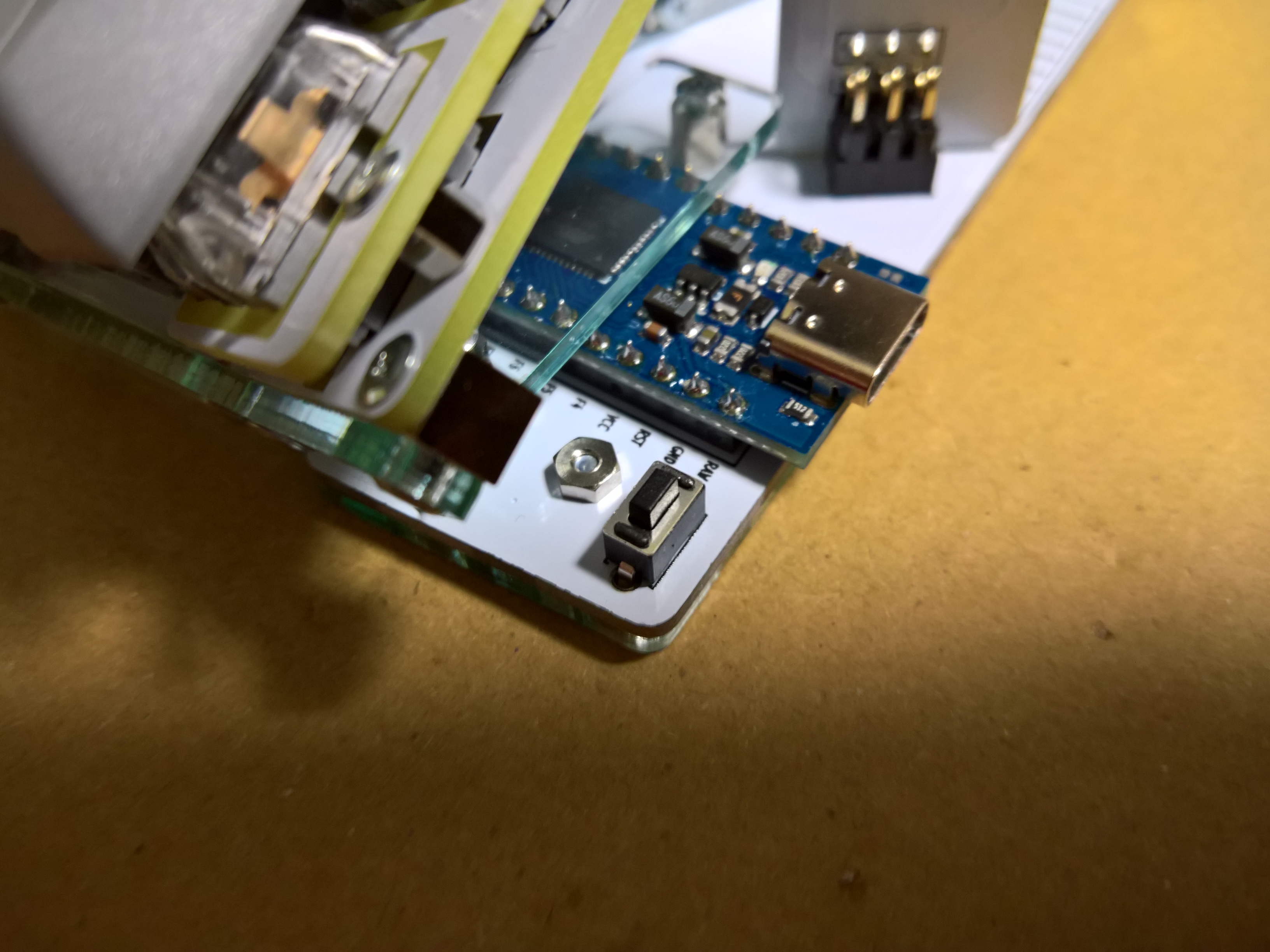

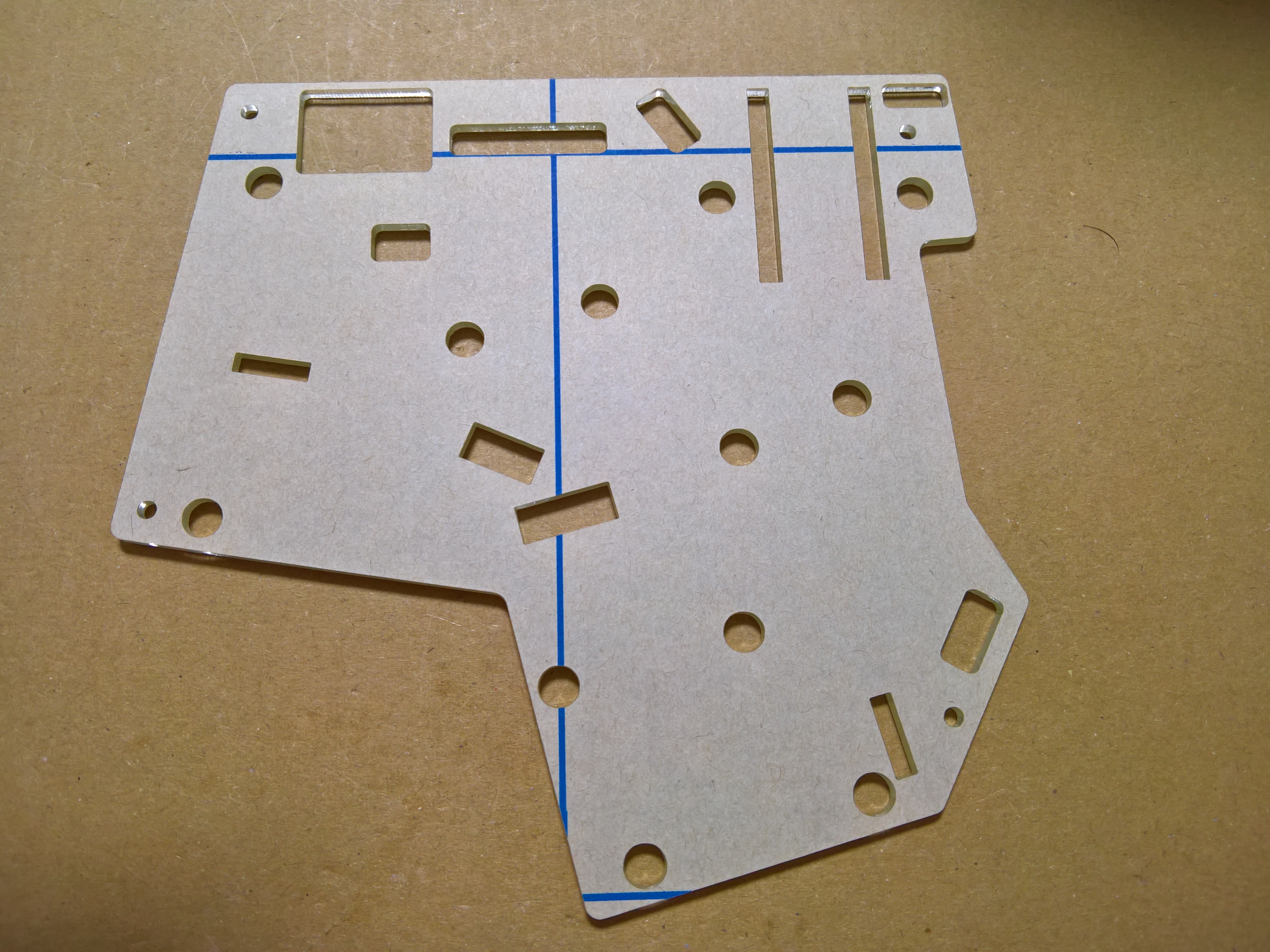

メイン基板の裏面に底面アクリル板を付けます。基板の表面にナットをあてがい、裏面から5mmネジを通します。
底面アクリル板に、適宜ゴム足を取り付けてください。
中段のキースイッチの取り付け

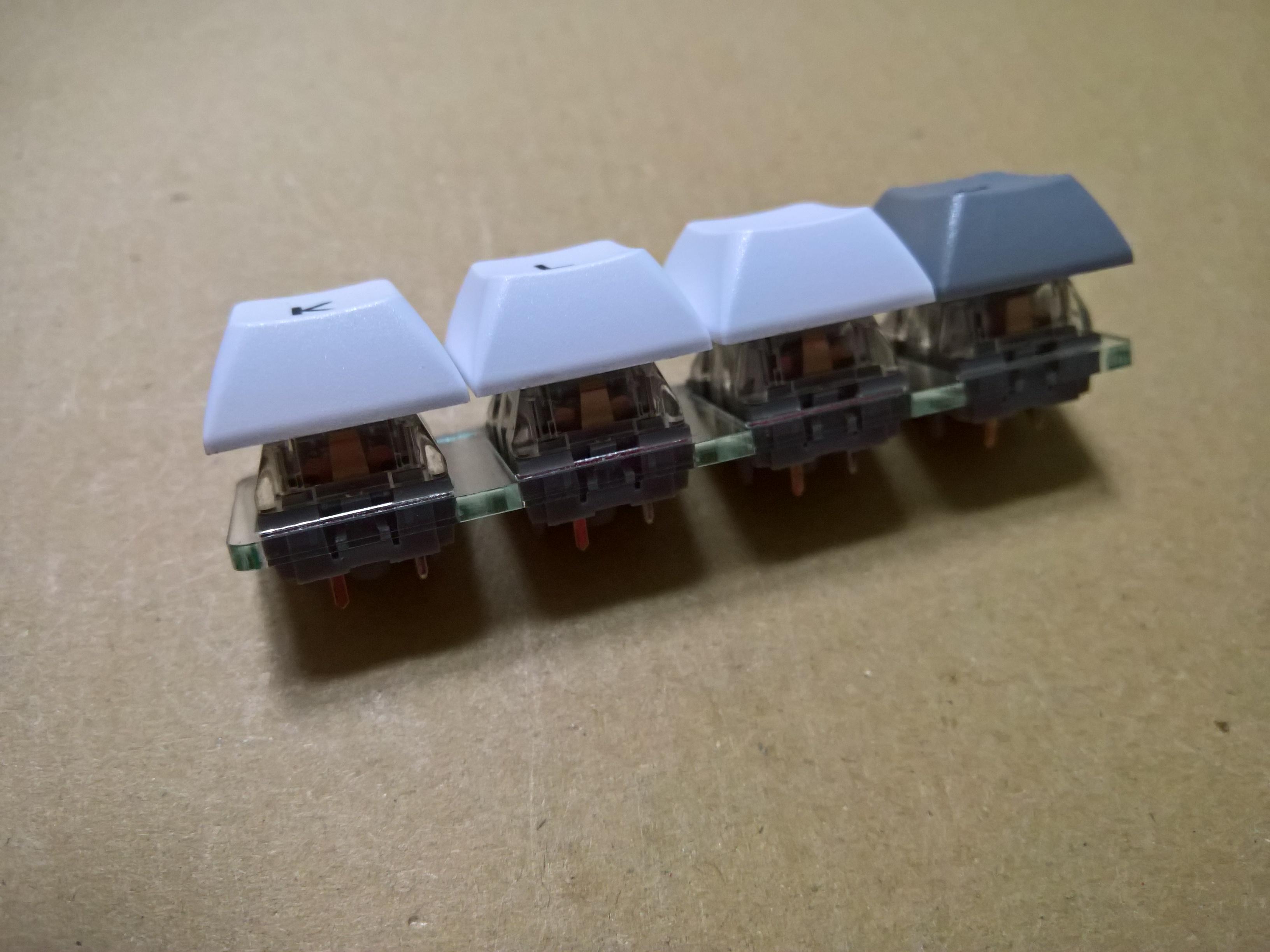

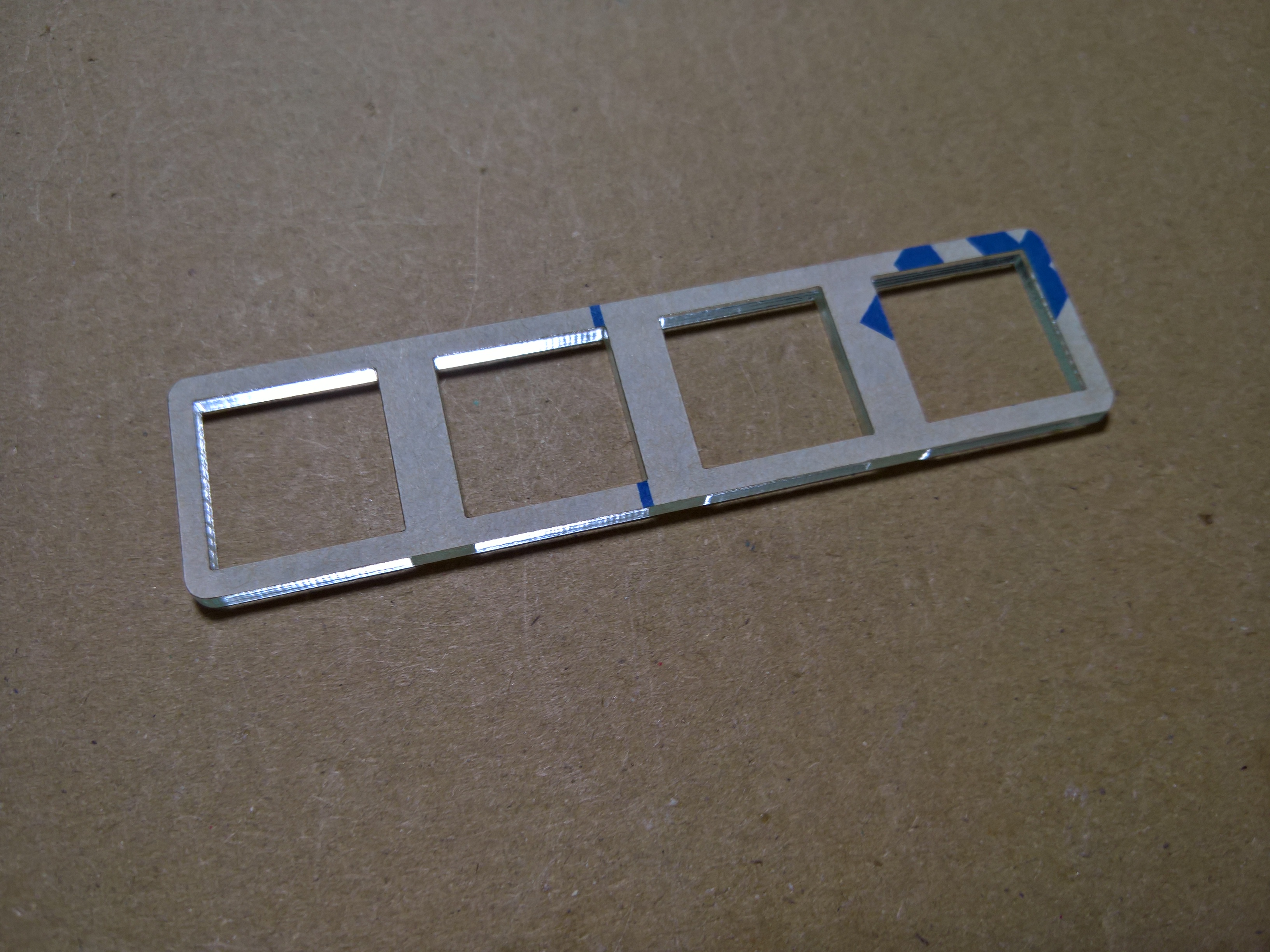

スイッチプレート2にキースイッチを4つはめて、基板2-1に取り付けてください。 基板2-2にもキースイッチを取り付けてください。
下段のキースイッチの取り付け

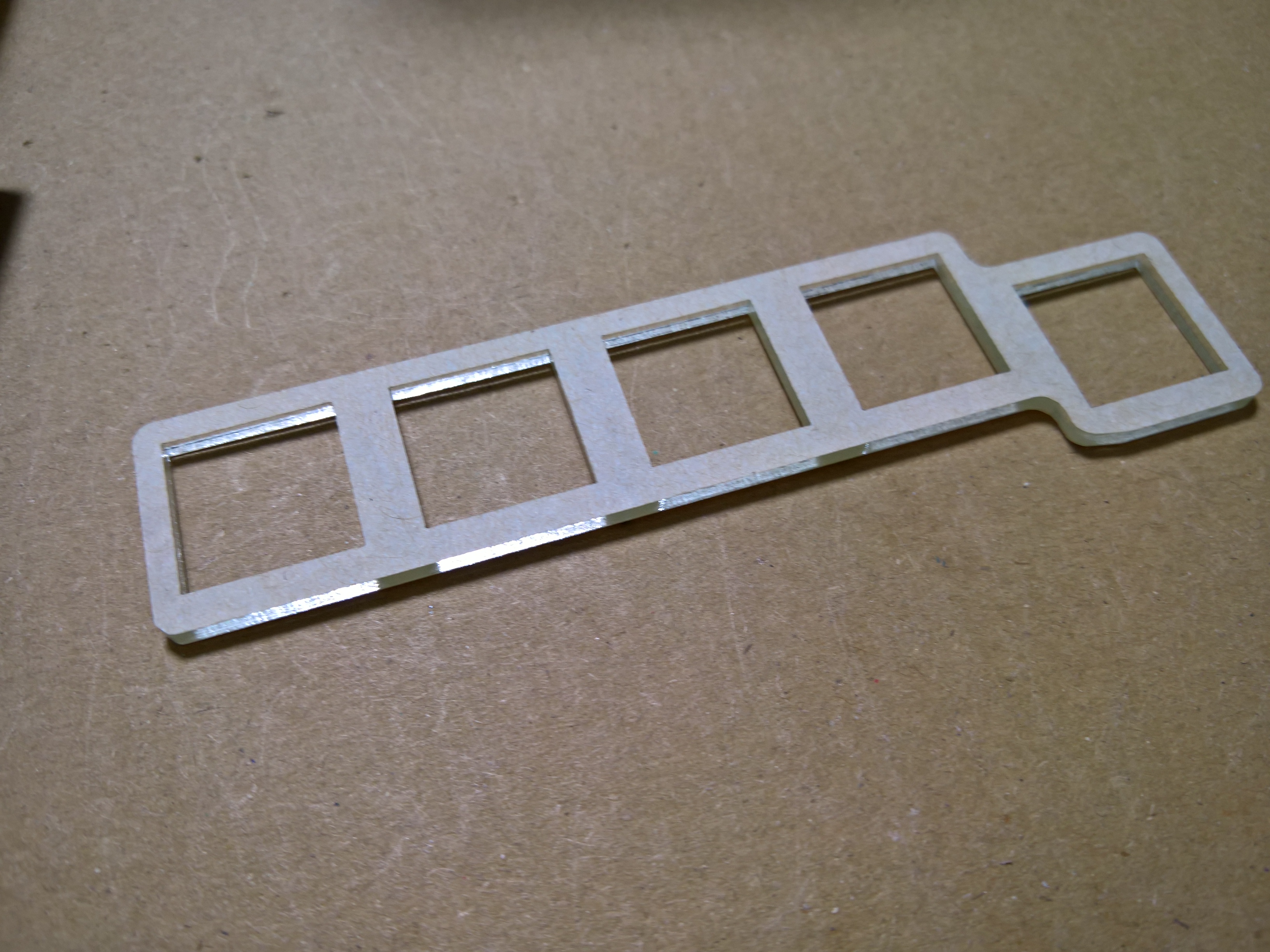

スイッチプレート3にキースイッチを5つはめて、基板3に取り付けてください。
残りのキースイッチの取り付け
残りのキースイッチを取り付けてください。
キーキャップの取り付け
キースイッチと同じ順で、キーキャップを取り付けてください。
交換用サムスティックの取り付け
ジョイスティックに交換用サムスティックをはめてください。
登頂!!!!!!!!!!
これにて組み立ては完了です。お疲れ様でした。
ファームウェアを書き込み、キーマップをカスタマイズしましょう
