自作キーボードキット「無限打鍵山脈」のビルドガイド5合目、支柱の組み立て・取り付けです。
目次
使用する部品
キットに含まれるもの
| 品目 | 必要数 |
|---|---|
| frame-A | 2種類各1 |
| frame-B | 2種類各1 |
| inside | 1 |
| outside | 1 |
| 垂直取付用スペーサー | 12個 |
| 3mmネジ | 8個 |
| 4mmネジ | 20個 |
先の工程で組み立てたもの
| 品目 | 必要数 |
|---|---|
| 基板2-1と2-2を組み合わせたもの | 1 |
| 接続用基板2 | 1 |
フレームAの組み立て

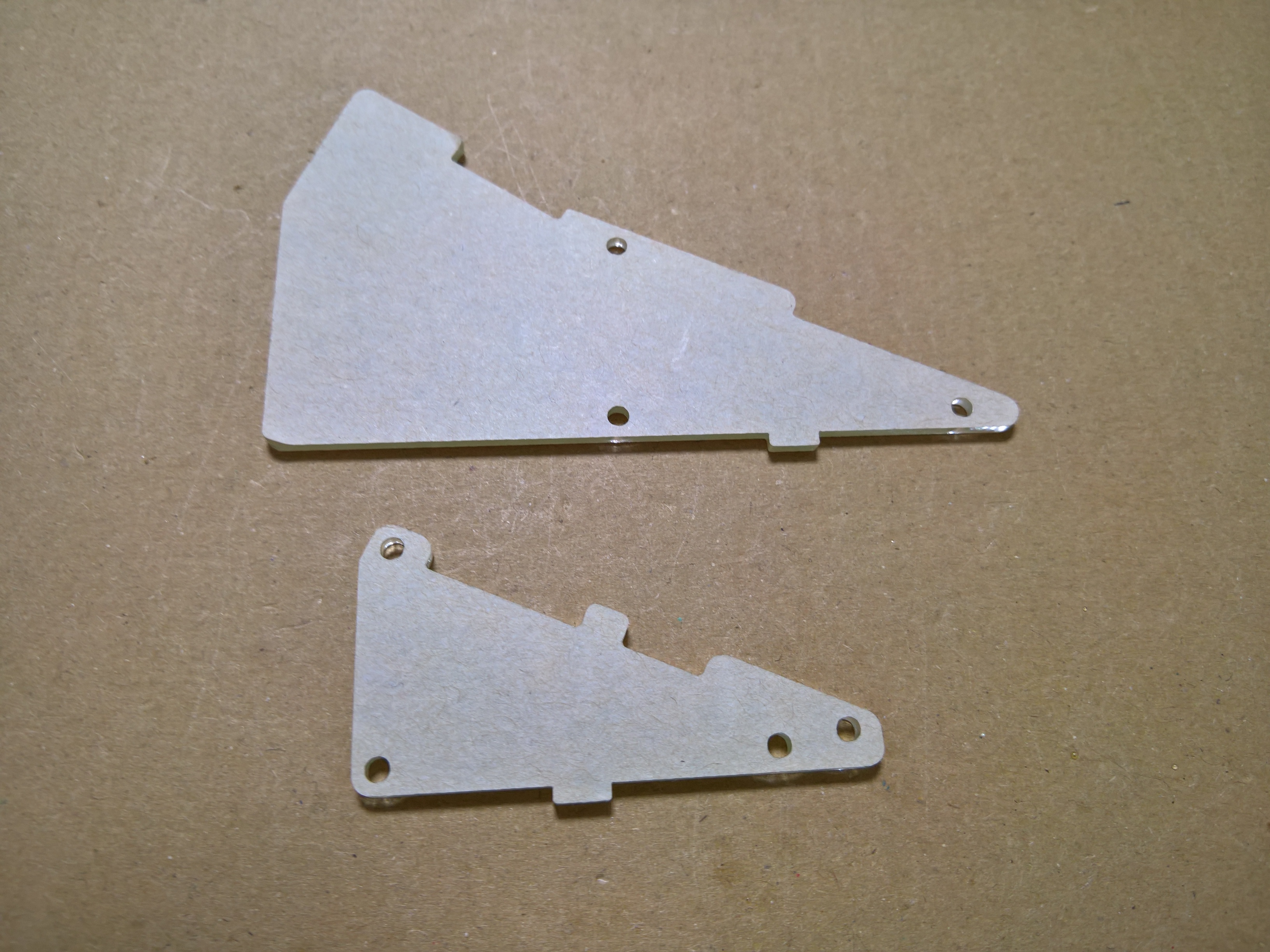

この2つのパネルを使います。

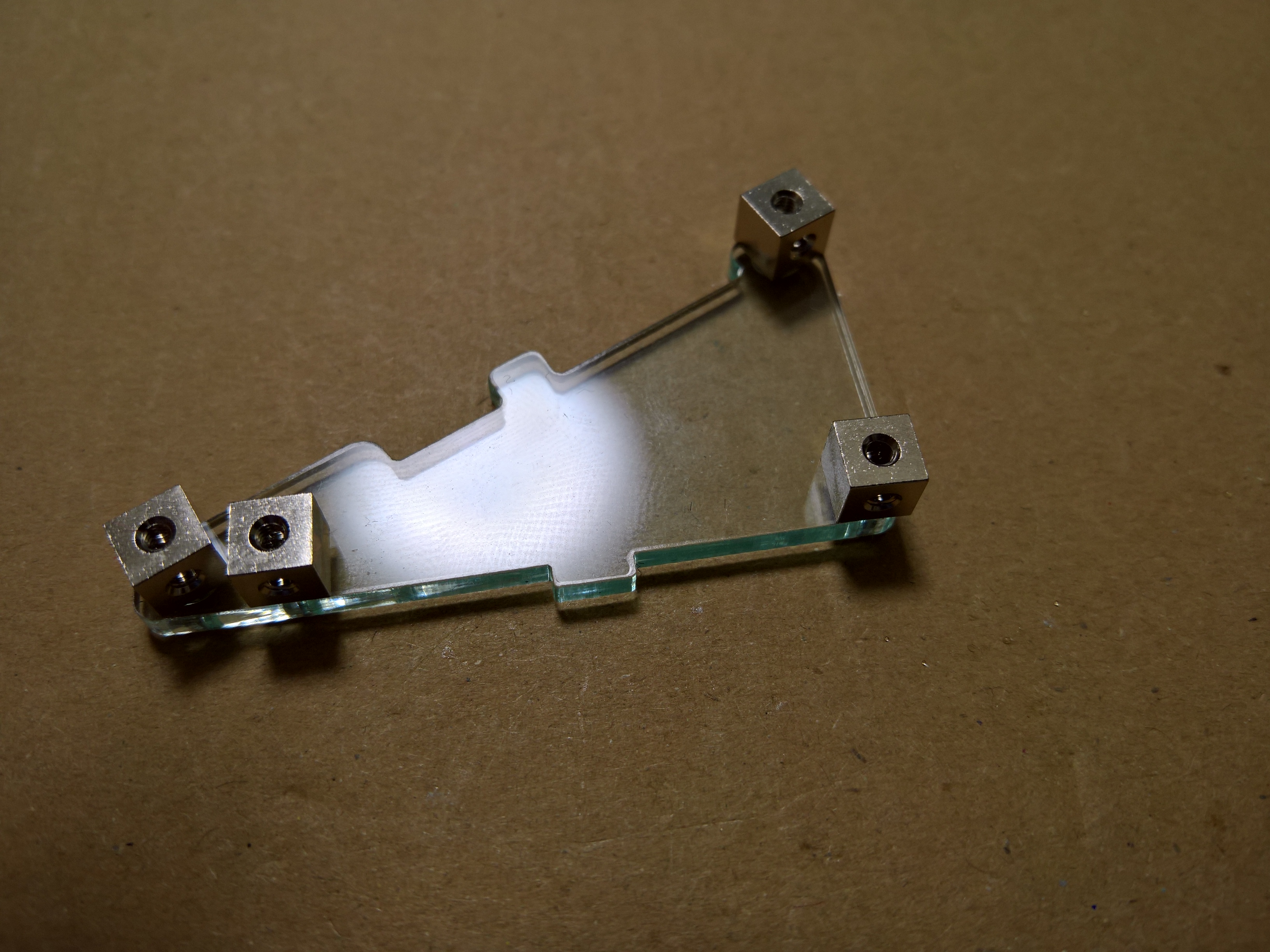

画像のように、片方のパネルに垂直取付用スペーサーを4mmネジで取り付けます。
もう一方のパネルを4mmネジで止めます。
組み立てたフレームをメイン基板に3mmネジで止めます。
フレームBの組み立て

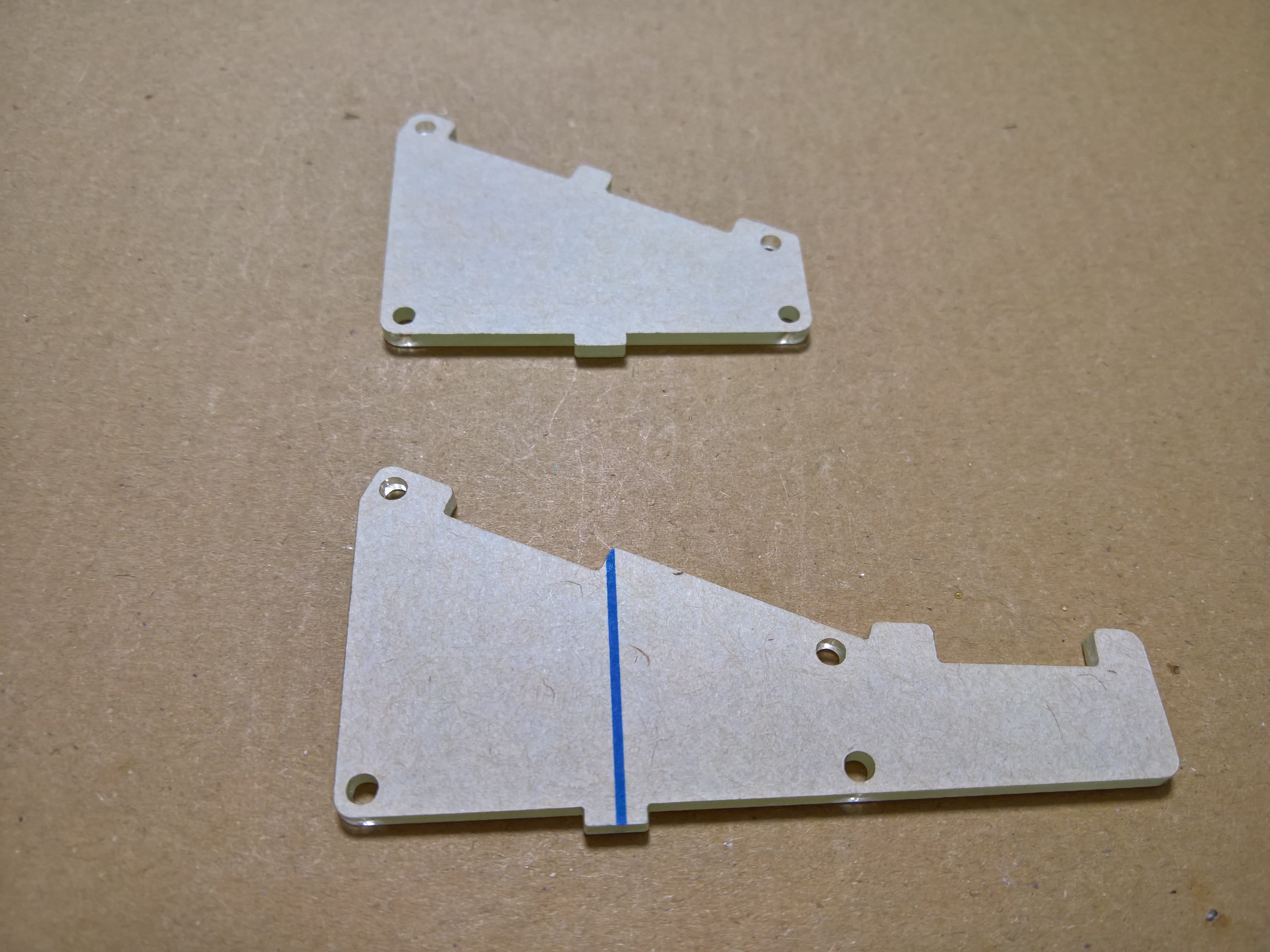

この2つのパネルを使います。

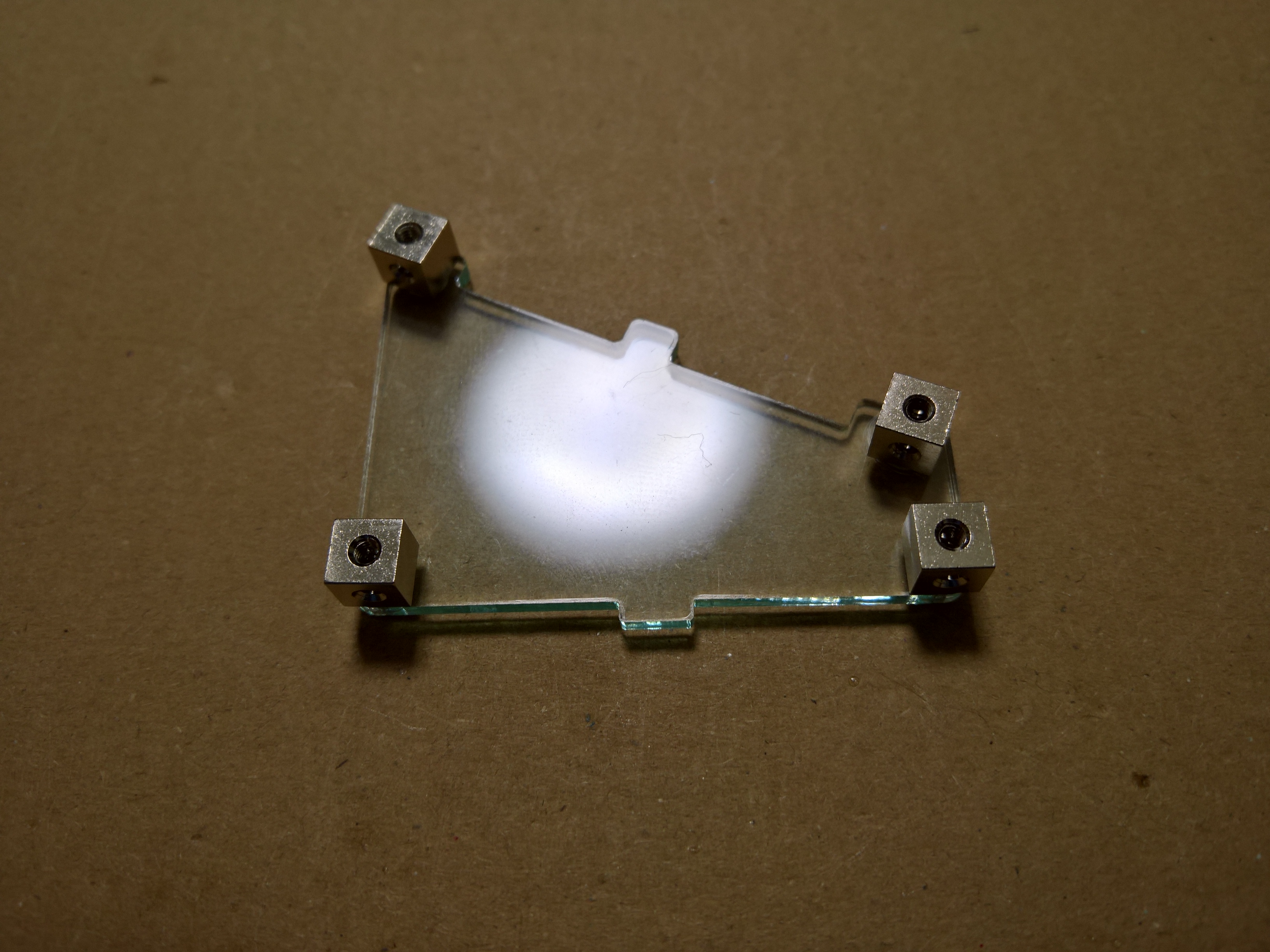

画像のように、片方のパネルに垂直取付用スペーサーを4mmネジで取り付けます。

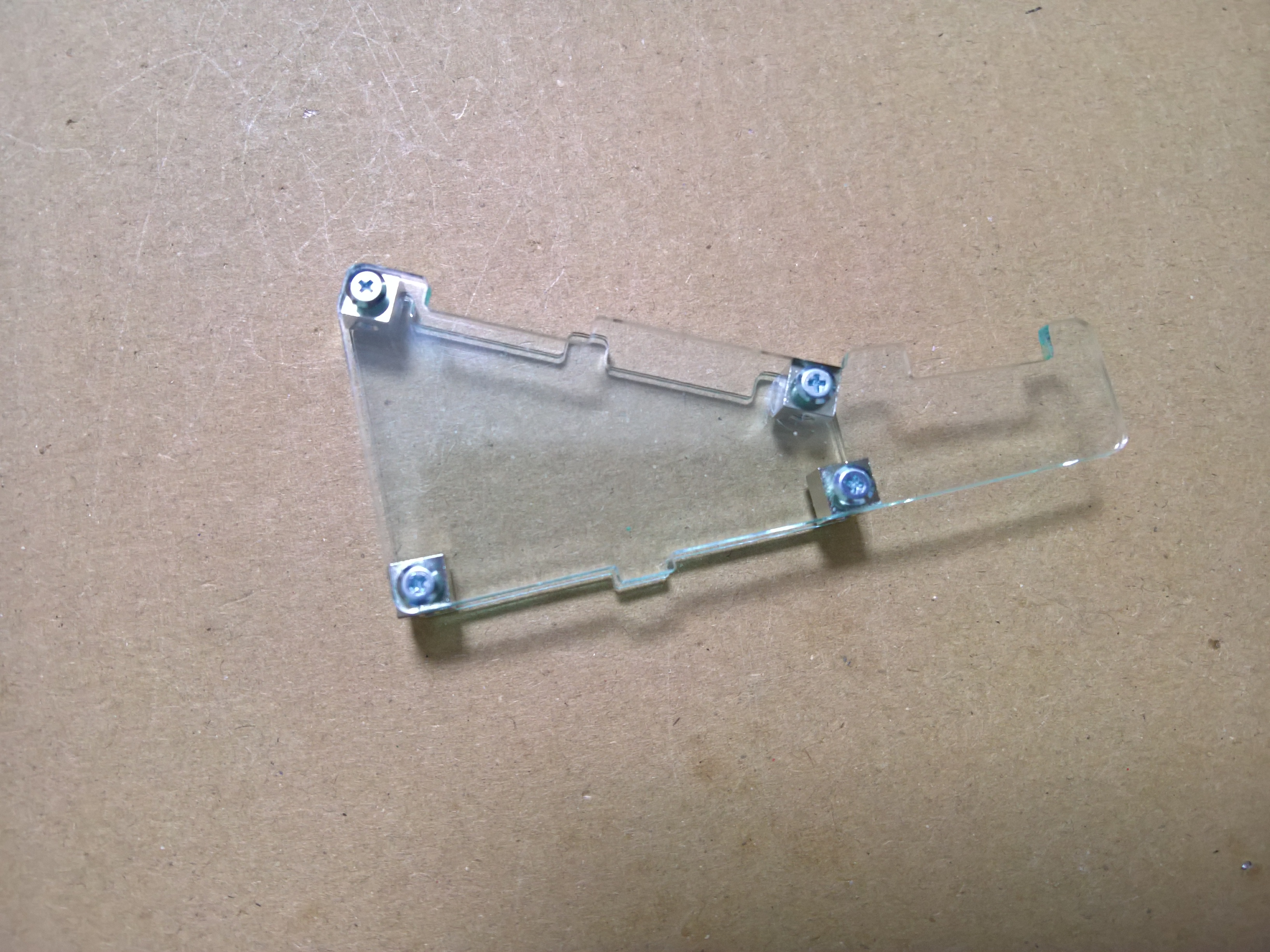

もう一方のパネルを4mmネジで止めます。
組み立てたフレームをメイン基板に3mmネジで止めます。
はんだ付け・ネジ止め

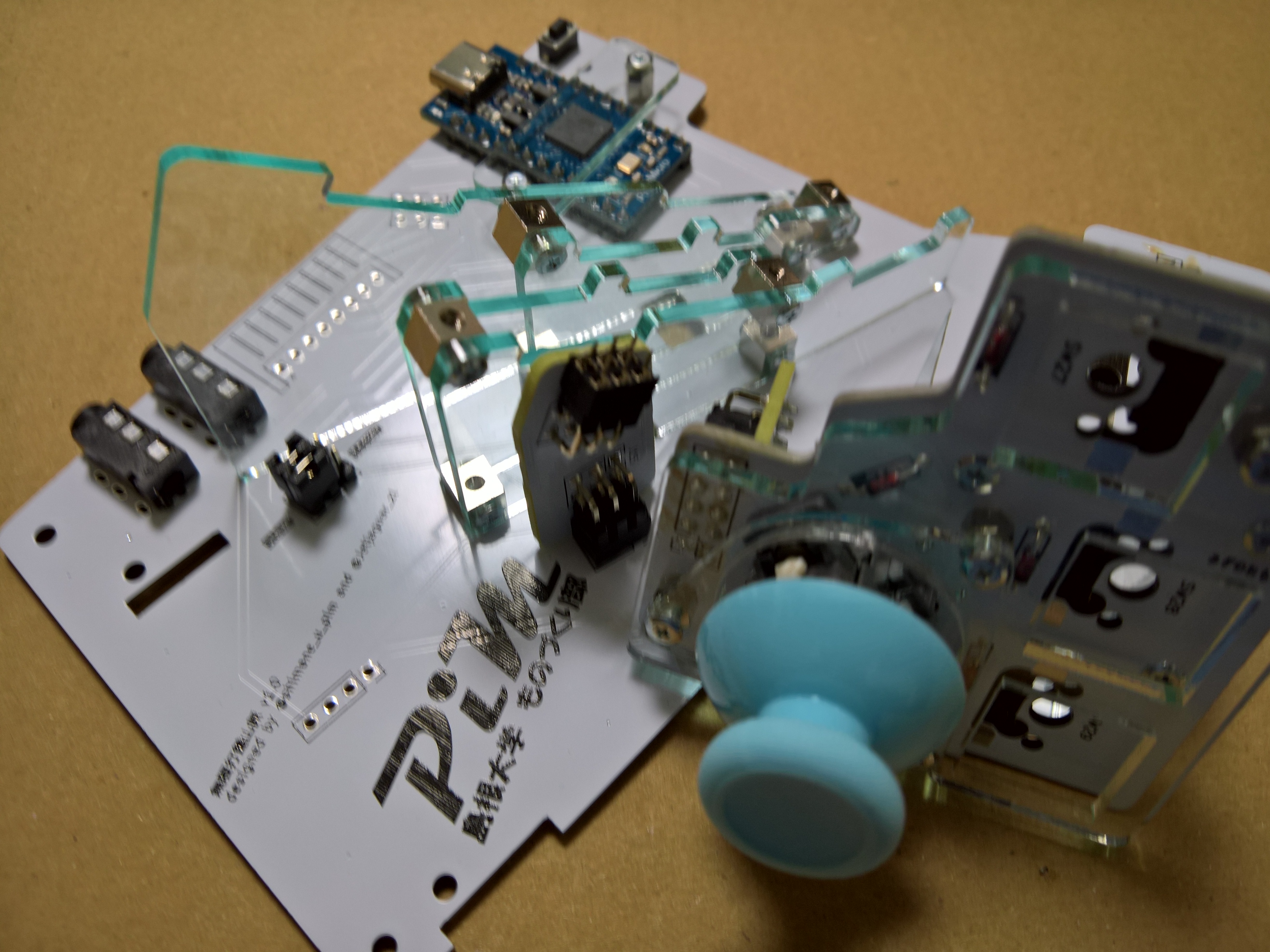

画像のように、メイン基板にピンソケットの先端が刺さるように接続用基板2をあてがいます。安定しない場合はマスキングテープで仮止めしてください。

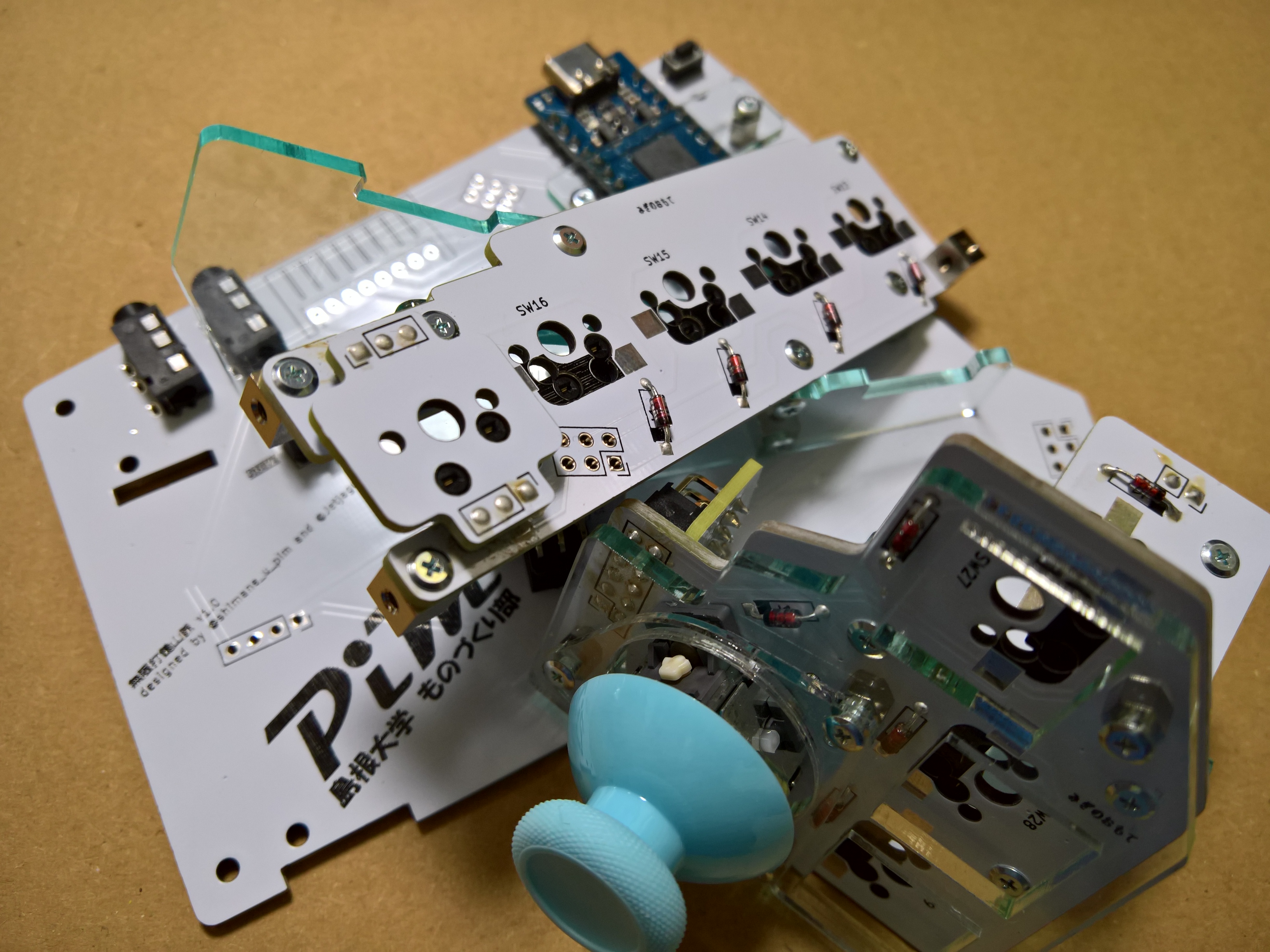

メイン基板とは反対側のピンソケットが刺さるように、基板2-1を置き、3mmネジでフレームA,Bに止めます。その後、ピンソケットをはんだ付けします。
基板間を繋ぐフレームの取り付け

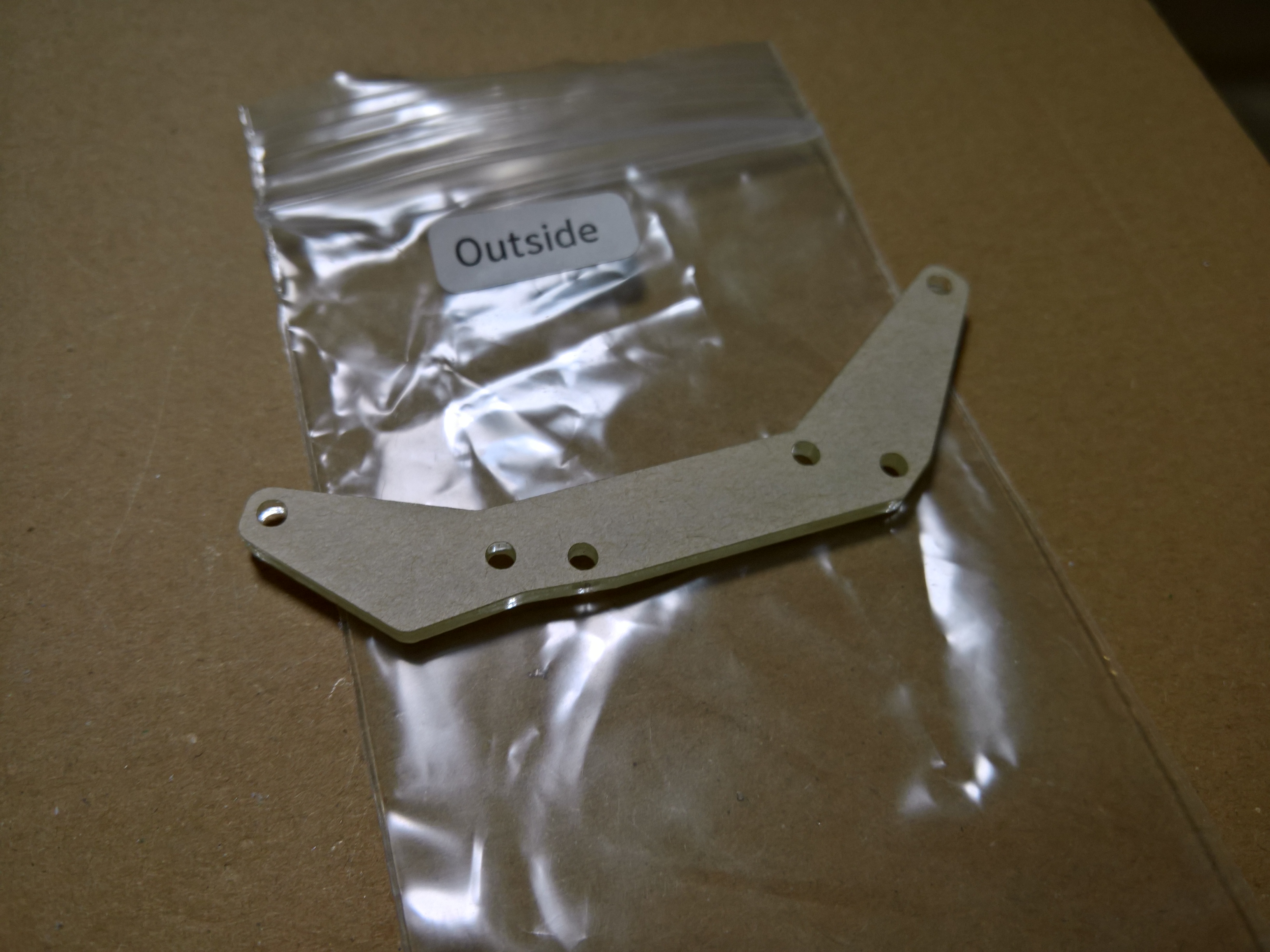

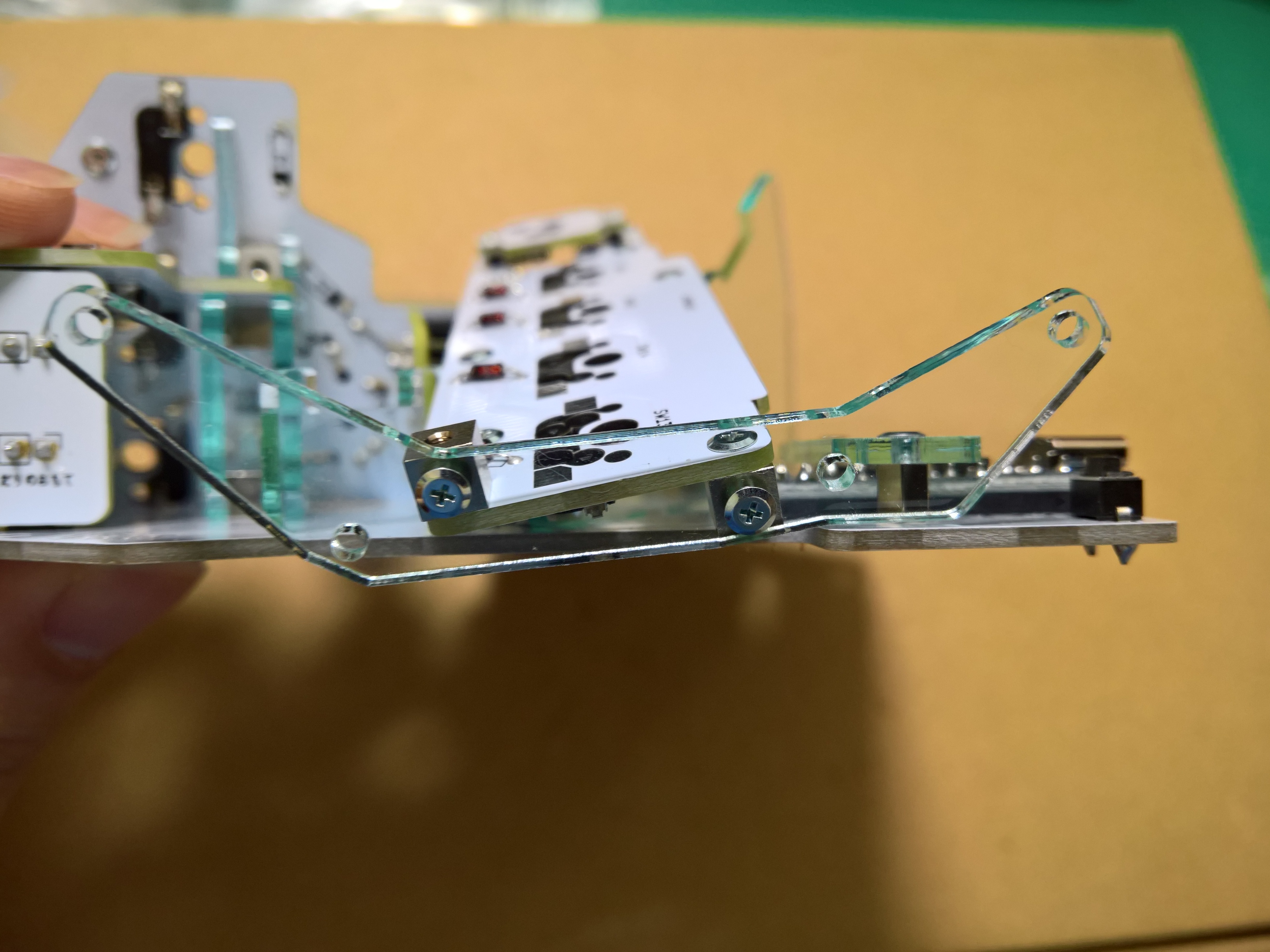

「Outside」と書かれた袋に入ったアクリル板を、基板2-1の右側にネジ止めします。基板とスペーサーは3mm、アクリル板とスペーサーは4mmのネジで止めます。

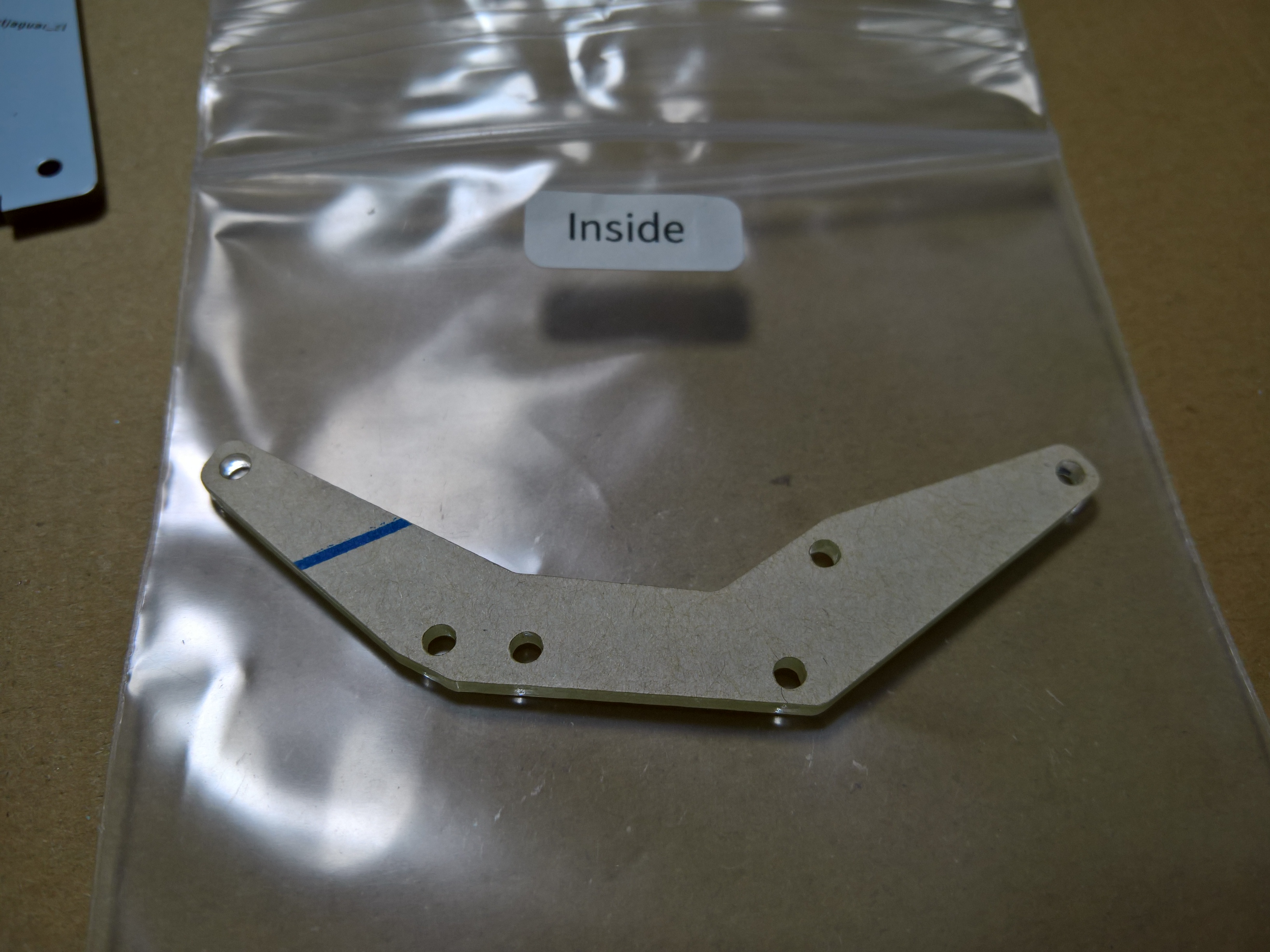

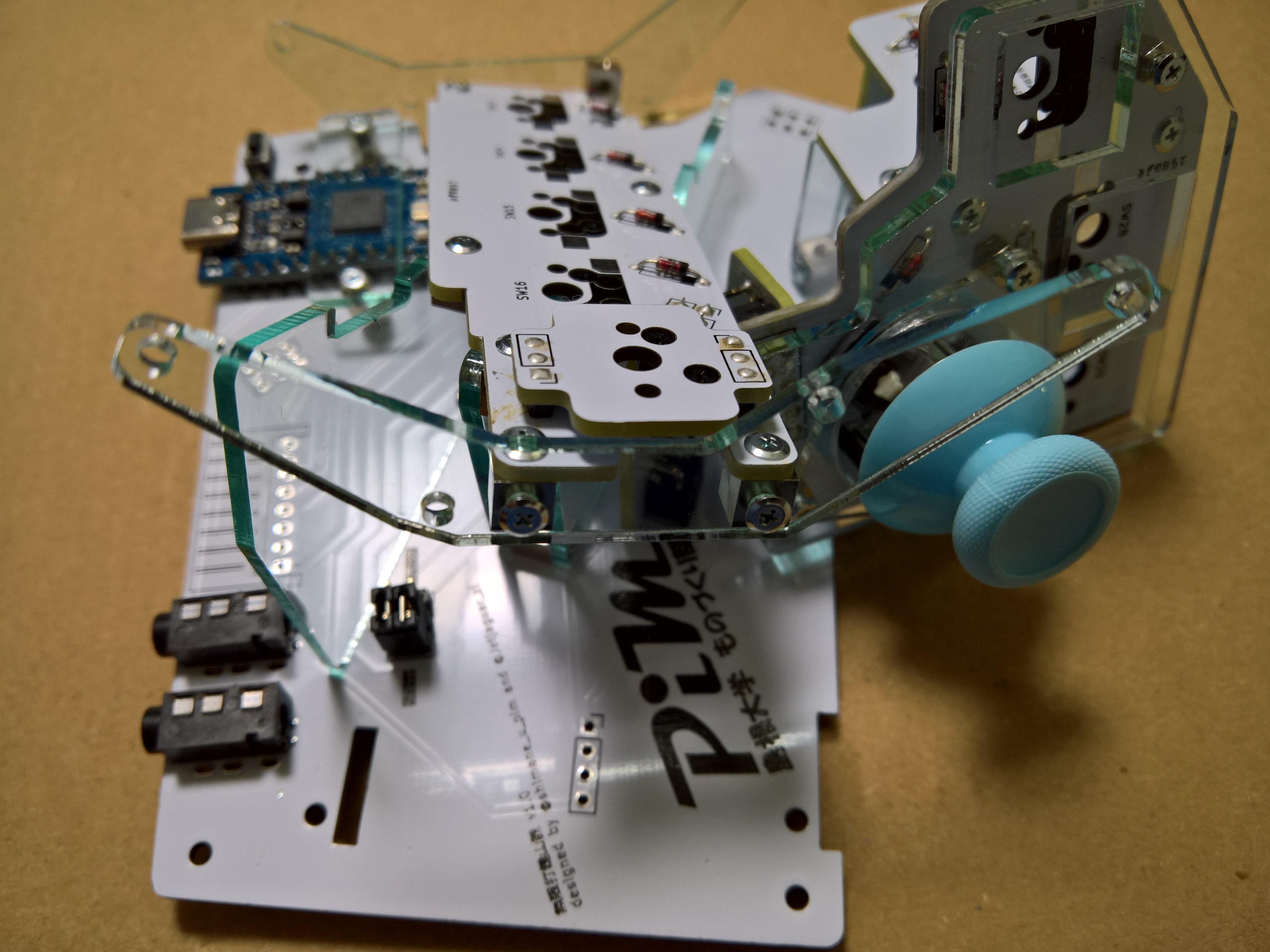

「Inside」と書かれた袋に入ったアクリル板を、基板2-1の左側にネジ止めします。基板とスペーサーは3mm、アクリル板とスペーサーは4mmのネジで止めます。
5合目、踏破！！！！！
これにて支柱の組み立て・取り付けは完了です。次は下段の組み立てです。
