Reversibel Tastatur ビルドガイド

 60612 March 6

2025/3/22(土)のキーボードマーケットにて頒布した自作キーボード基板「Reversibel Tastatur」のビルドガイドです。



目次



はじめに

キットをご購入いただいた方、お買い上げありがとうございます。 不備やわからないことがあれば遠慮なくお問い合わせください。



注意事項

本キットはご購入者様がご自分で組み立てるキットです。 極めて簡単に組み立てられるように設計しておりますが、必ず組み立てる前にこのビルドガイドをご確認ください。 疑問点があれば、必ず組み立てる前に設計者まで問い合わせてください。取り返しのつかないミスをする前に確認することが大事です。



セット内容物一覧

内容物に不足や不良があれば、設計者までご連絡ください。

品目 必要数 内容量
PCB 1枚 1枚
ボトムプレート 1枚 1枚
トッププレート 1枚 1枚



セット以外で必要なもの

品目 必要数
キースイッチ 22個
1Uキーキャップ 21個
1.5Uキーキャップ 1個
Pro Micro 1個
コンスルー 2本
ダイオード 22本
M2ネジ 20個
5mmスペーサー 7個
6mmまたは7mmのスペーサー 3個
リセットスイッチ 1個
TRRSジャック 1個
ゴム足 任意



キースイッチ

本キットは以下のキースイッチにのみ対応しております。ご購入時にお間違えの無いよう、よくお確かめください。

  • Kailh Choc v1
  • Kailh Choc v2



スイッチプレートの用意

キーケット2025で購入された方へ

キーケット2025で頒布したバージョンでは、スイッチプレートの設計ミスがあります。 Boothにて修正したスイッチプレートを頒布しています。 また、dxfファイルも配布しておりますので、ご自身でスイッチプレートをお作りいただくことも可能です。

https://motopim-keebs.booth.pm/items/6721311



キーケット以外でご購入された方へ

キーケット2025以降のイベントで頒布したものには、正しいスイッチプレートを同梱しております。 そのままお使いください。



必要な工具

必須

  • はんだごて
  • 精密ドライバー
  • ペンチ

あると便利

  • ピンセット
  • ダイオードベンダー
  • マスキングテープ
  • 電動精密ドライバー



組み立て

本キットには部品の取付順序があります。間違えると大変苦労しますので、十分ご注意ください。



本キットの基板は左右リバーシブルです。組み立てる際に表裏をよくご確認ください。



はんだ付け① TRRSジャック

PCB表面にTRRSジャックを取り付けます。裏表を間違えると他の部品と干渉しますので、よくご確認ください。表面から差し込んだ後、裏面からはんだ付けします。



はんだ付け② タクトスイッチ

PCBの表面、[RESET]と書かれた所にリセット用タクトスイッチを取り付けます。裏表を間違えると他の部品と干渉しますので、よくご確認ください。表面から差し込んだ後、裏面からはんだ付けします。



基板にコンスルーを差し込む

この段階では差し込むだけです。まだはんだ付けはしないでください。

コンスルーの向き

コンスルーには向きがあります。コンスルーは片方の側面に金色の部材が見える窓があります。この窓は若干片方のピンに寄っています。窓から遠い側のピンをPCBに、近い側のピンをマイコンボードに差します。この時、2つのコンスルーの窓がある面が必ず同じ方向に向くように差さないと、正常に導通せず動作不良を引き起こします。ご注意ください。

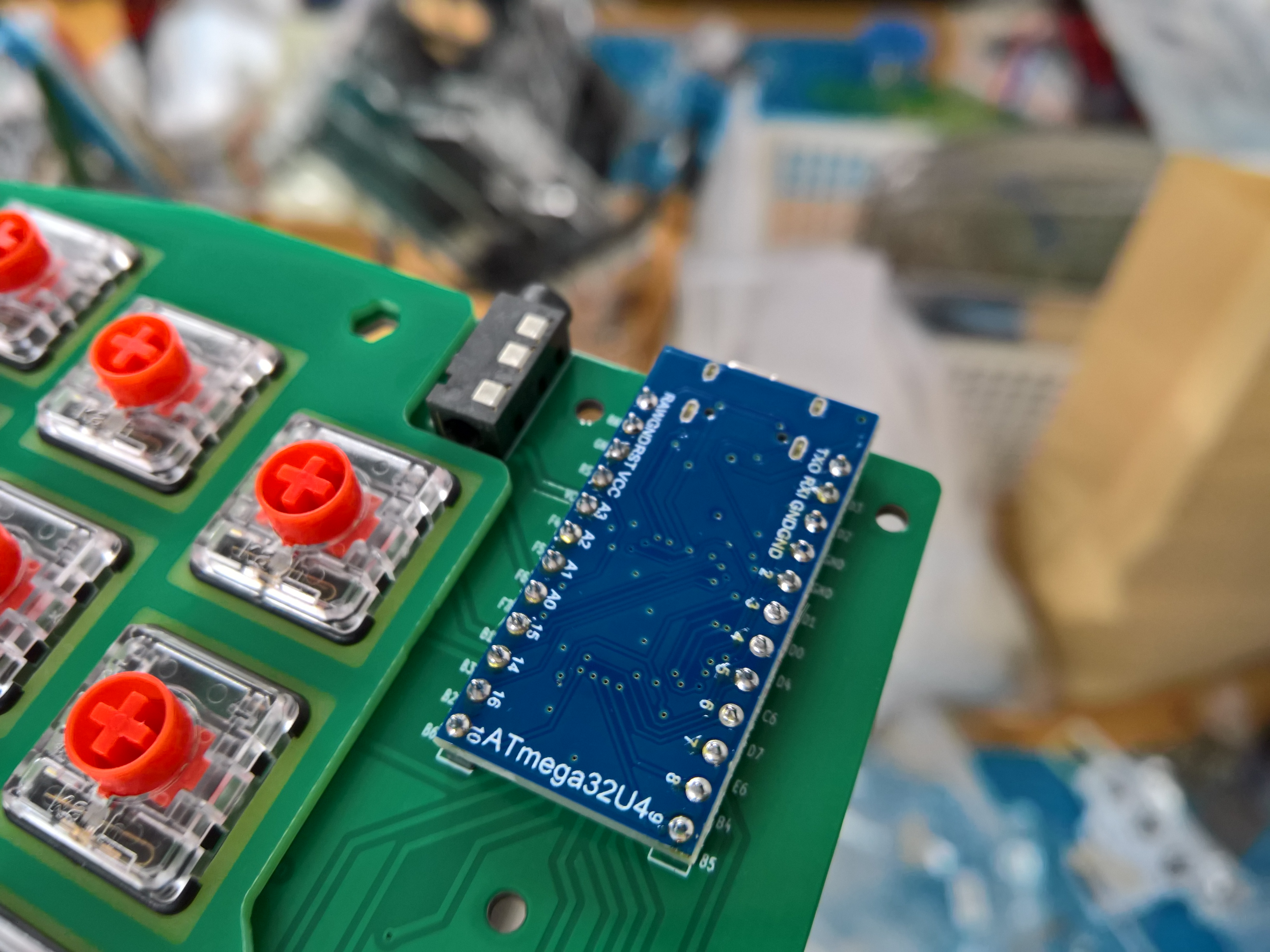

はんだ付け③ Pro microとコンスルー

はんだ付けするのはコンスルーとPro microだけです。コンスルーとPCBは着脱できるように、PCB側はんだ付けしないでください。



はんだ付け④ ダイオード

ダイオードの足を曲げる

ダイオードの足を差込口の幅に合わせて曲げます。ダイオードベンダーがあると効率的に曲げられるのでおすすめです。

ダイオードの向きを揃えて挿入する

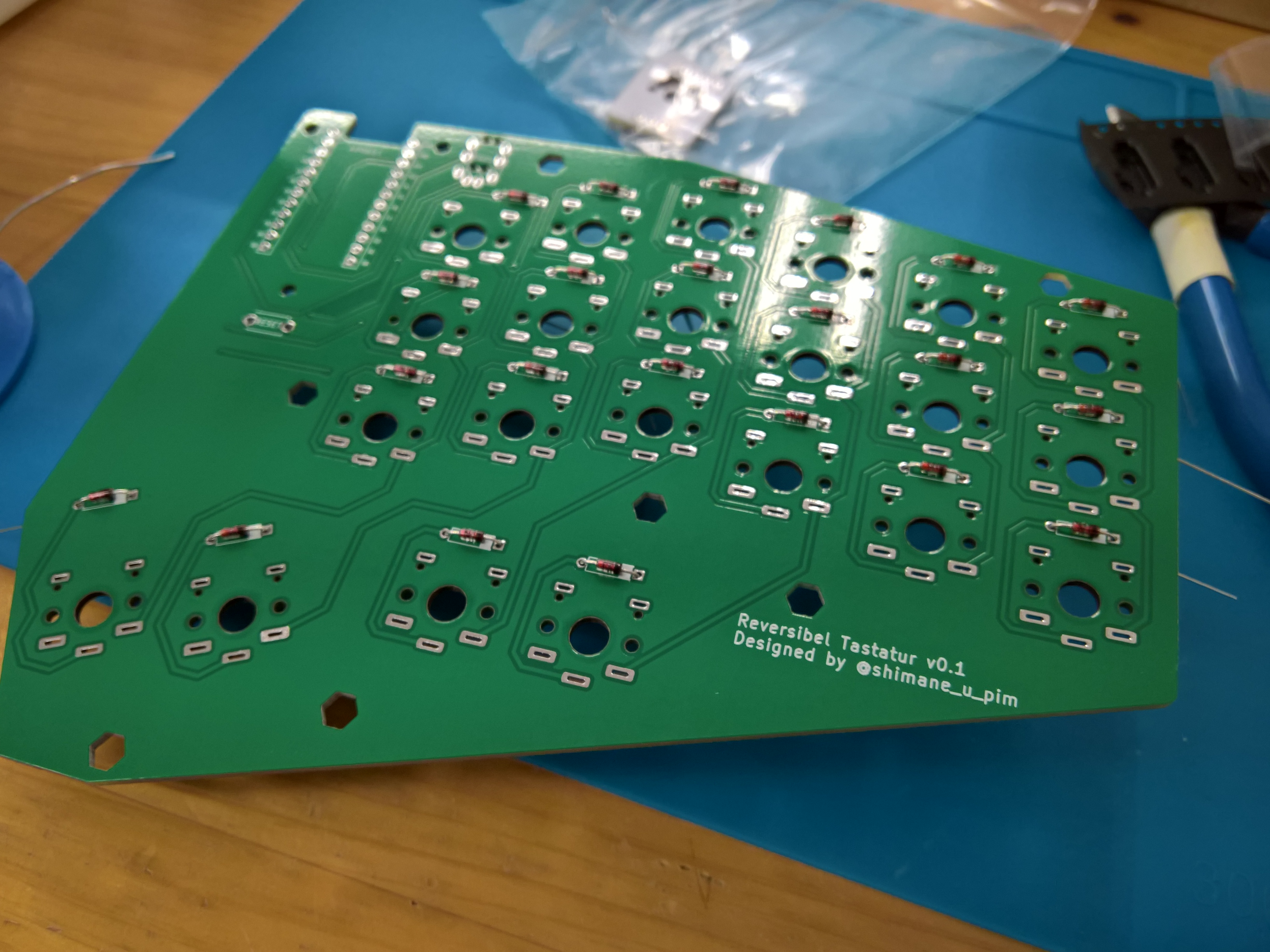

PCBの裏面からダイオードを差し込みます。

ダイオードには向きがあり、間違えると隣接するキーが動作しなくなるなどの不具合を生じます。向きは上図の通りです。

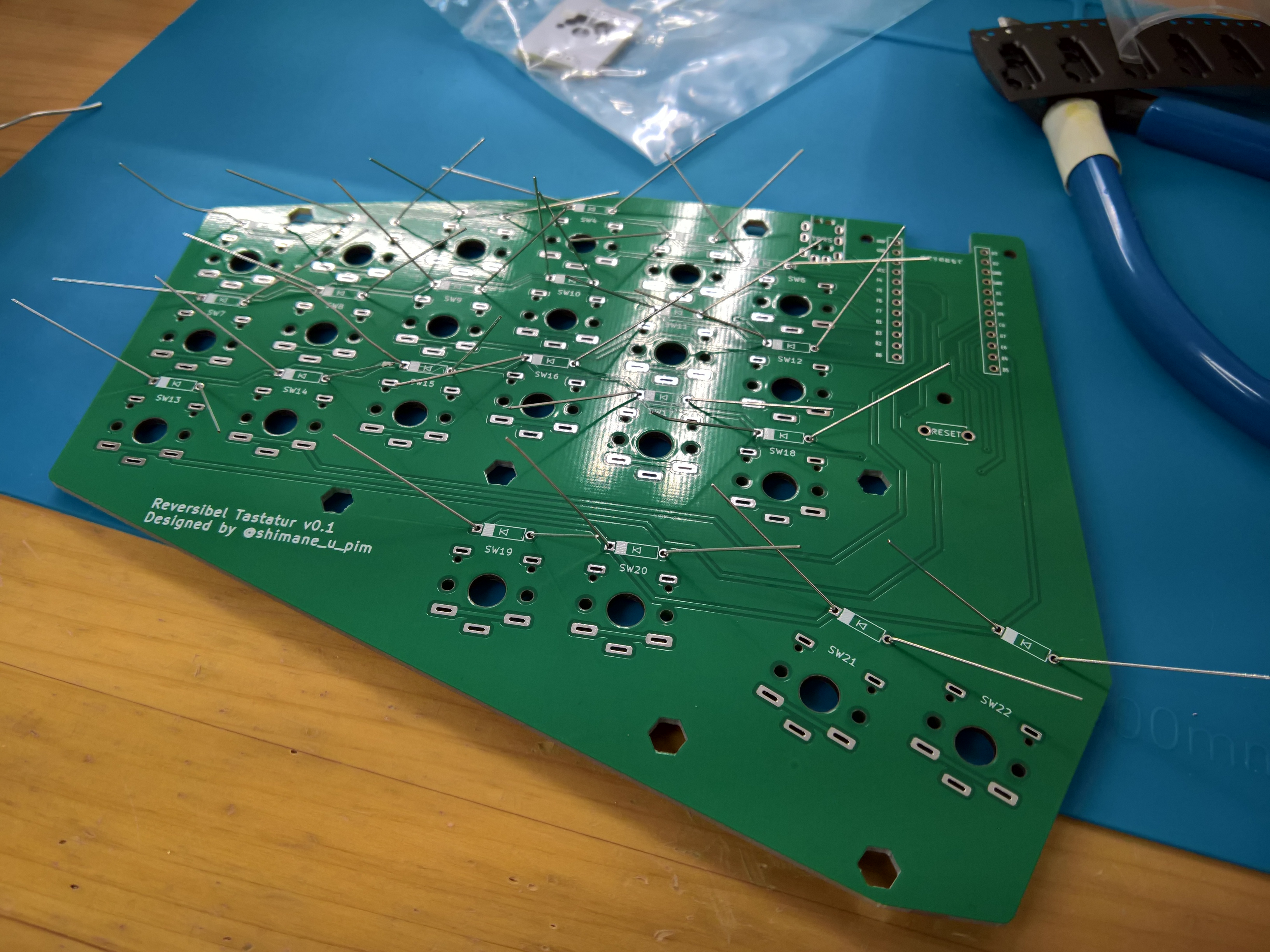

PCB表面にて、ダイオードの足を広げておくと抜けにくくなり、安定してはんだ付けできます。

ダイオードのはんだ付け

ダイオードの足を切る

PCB表面にはみ出たダイオードの足を、ペンチなどで切り落としましょう。この時、PCBの配線を傷つけないよう慎重に行ってください。

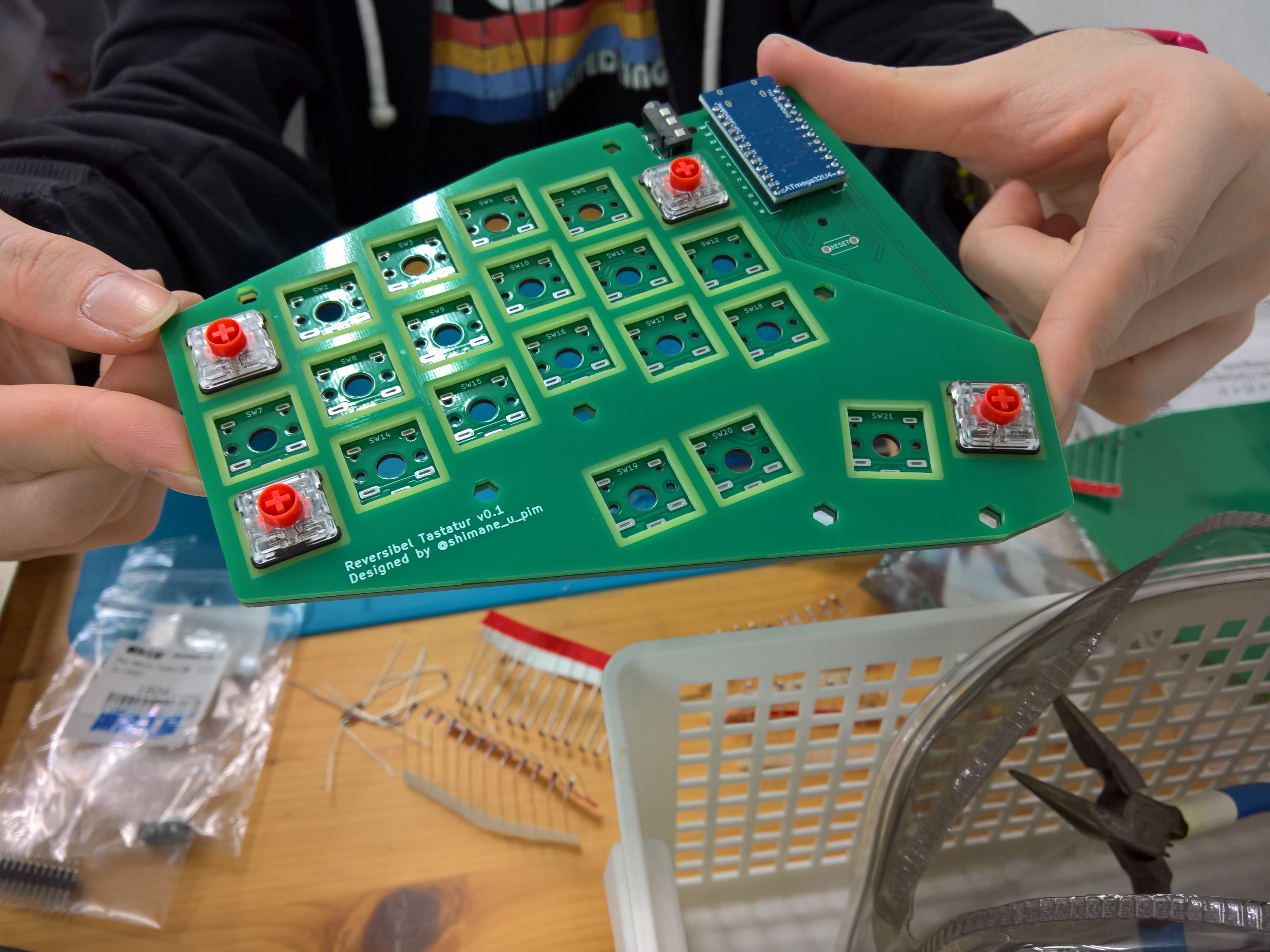

はんだ付け⑤ 四隅のキースイッチ

スイッチプレートの四隅の穴にキースイッチをはめて、それらのキースイッチをPCBに付けてください。最初に四隅から付けることで、スイッチプレートのずれを防ぎます。

はんだ付け⑥ 残りのキースイッチ

残り18キーをスイッチプレート、PCBに差し、全てはんだ付けしましょう。これにてはんだ付けは終了です。



ネジ止め① 7mmスペーサー

PCB表面の、マイコンボード周囲3ヶ所に長い方のスペーサーをネジ止めしてください。

左手用に組む場合は6mm、右手用に組む場合は7mmのスペーサーを使用することを推奨します。



ネジ止め② トッププレート

先ほど取り付けたスペーサーに、トッププレートをネジ止めしてください。トッププレートはロゴがある面と無い面がありますが、どちらを上にしても取り付け可能ですので、お好きな面をお選びください。



ネジ止め③ 4mmスペーサー

ボトムプレートの各ネジ穴に、4mmスペーサーをネジ止めしてください。ボトムプレートの表裏をお間違えの無いようよく確認してください。



ネジ止め④ 最終工程

ボトムプレートに取り付けた4mmスペーサーを、PCBにネジ止めします。



キーキャップの取り付け

キーマップに応じた配列で、キーキャップを取り付けます。軸を折らないようにお気を付けください。

これにて組み立て完了です。お疲れ様でした！



ファームウェアの書き込み

ファームウェアは準備中です。近日公開予定です。



終わりに

完成したReversibel Tastaturの写真をSNS等に投稿していただけると嬉しいです。ハッシュタグは #Reversibel_Tastatur でお願いします。



ご連絡先

不備やご質問等ございましたら下記の連絡先までご連絡ください。 https://x.com/JetJaguar_ZL
